一、一颗电容爆炸，整批设备面临召回风险

2023年某变频器厂商因电解电容批量爆裂，导致价值800万元的工业电源设备返厂维修。事后调查发现，问题的根源并非电容本身质量缺陷，而是设计选型阶段对纹波电流的估算偏差超过了40%。

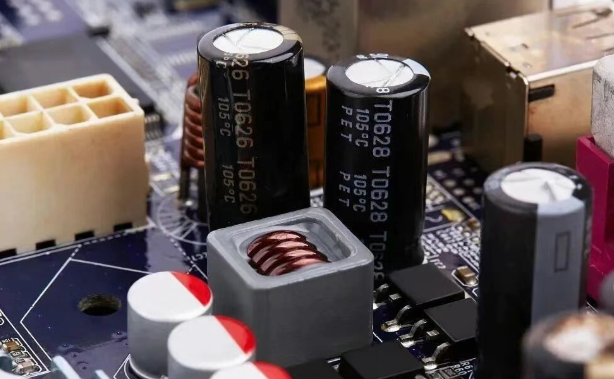

电解电容爆炸，是工业电源、变频器、UPS不间断电源领域最常见的失效模式之一。表面看是一颗元件损坏，实则可能引发连锁反应——PCB烧蚀、相邻器件熔毁、甚至整机起火。对于电子工程师而言，理解电容爆炸的机理、掌握故障分析的方法，是保障产品可靠性的基本功。

本文将从失效机理、典型诱因、检测分析三个维度，系统梳理电解电容爆炸故障的应对思路。

二、电容爆炸的四大核心机理

电解电容的失效并非随机事件，其内部存在明确的物理化学演化路径。以下是四种最常见的爆炸机理：

1. 过压击穿导致介质碳化

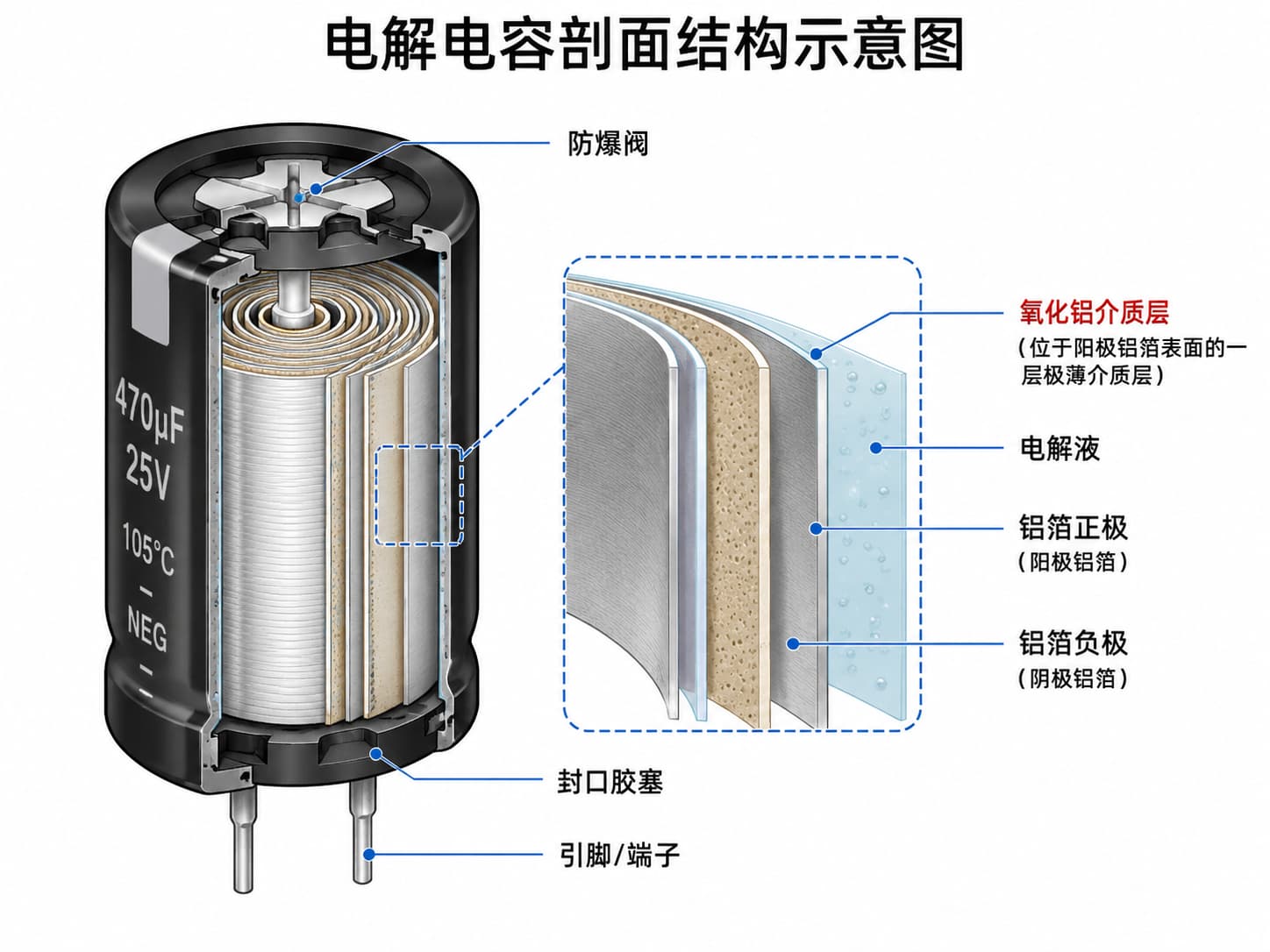

电解电容的氧化铝介质层厚度仅为纳米级，额定电压是其安全边界。当电路中出现浪涌电压或稳态过压时，介质层被击穿，漏电流急剧增大，内部温度在数秒内飙升至150℃以上，电解液汽化膨胀，最终顶开防爆阀或撕裂铝壳。

2. 纹波电流过载引发热失控

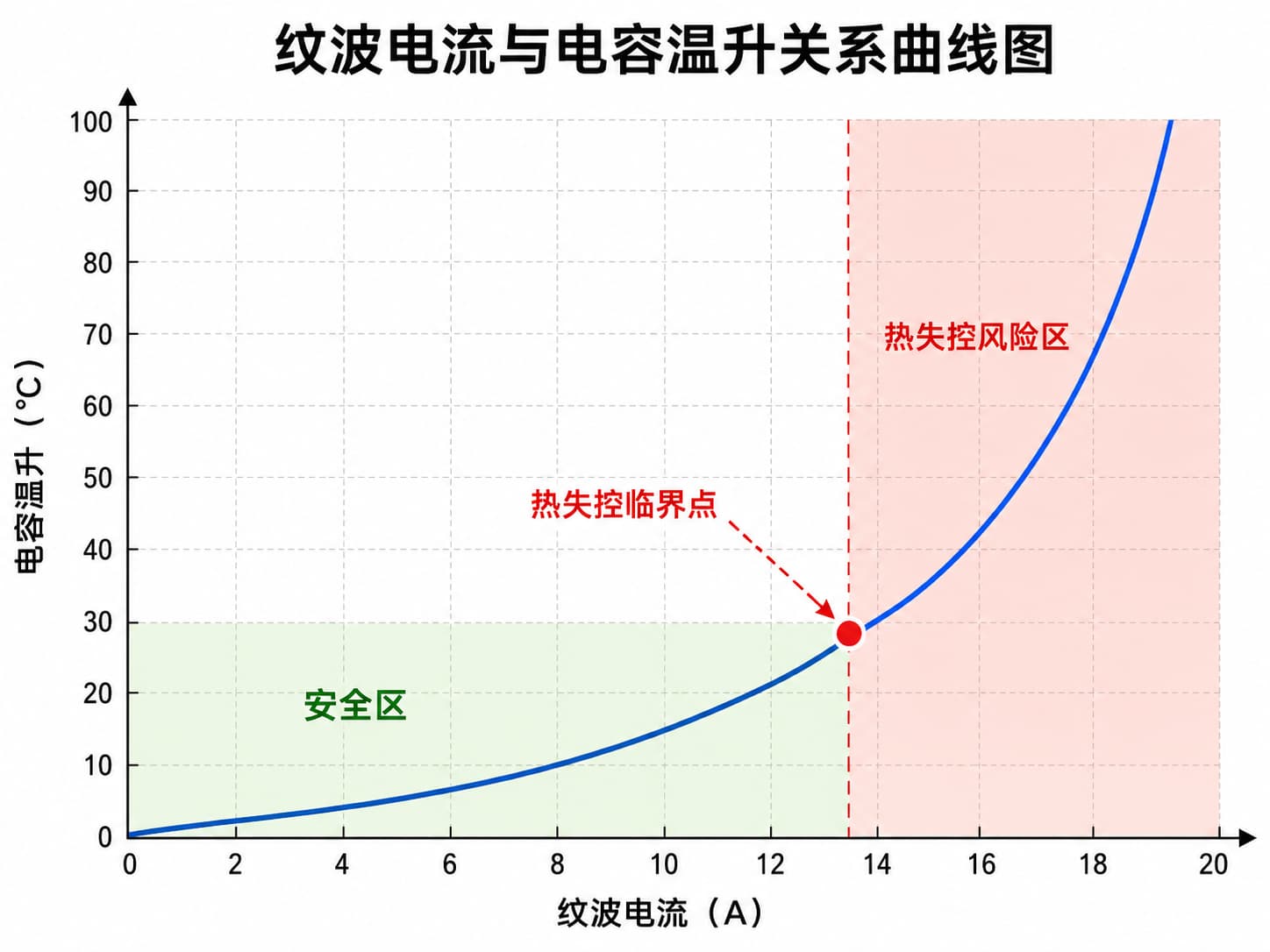

纹波电流是电容在充放电过程中流过的交流分量。工业电源中，整流后的脉动直流含有显著的100Hz/120Hz纹波。若电容的等效串联电阻（ESR）较高，或纹波电流超出额定值，焦耳热（I²R）将持续累积。温度每升高10℃，电解液蒸发速率翻倍，ESR进一步增大，形成"发热→老化→更热"的正反馈循环。

3. 反向电压施加导致氢气析出

电解电容具有极性，反向电压超过1V时，阴极铝箔开始发生电解反应，产生氢气。氢气在密封壳体内积聚，压力升高，一旦超过防爆阀的开启阈值（通常为0.5~1.0MPa），电容将爆裂。此故障在电源启动瞬间、或维修接线错误时尤为常见。

4. 长期高温环境下的寿命耗尽

电解电容的寿命遵循阿伦尼乌斯定律：温度每降低10℃，寿命延长一倍。工业现场环境温度常达50~60℃，若电容选型时仅按25℃标称寿命计算，实际寿命可能缩水至设计值的1/8。当电解液干涸、容量衰减至初始值的80%以下时，ESR急剧上升，最终引发热击穿。

三、从故障现象到根因定位的完整分析流程

当现场出现电容爆炸时，系统性的失效分析（Failure Analysis）是避免问题复发的关键。以下是专业检测机构的标准分析流程：

第一步：外观与X-Ray无损检测

观察电容外壳是否鼓包、防爆阀是否开启、引脚是否有电弧烧蚀痕迹。通过X-Ray透视检查内部电解液残留量、铝箔卷绕结构是否错位。

第二步：电性能参数测试

使用LCR表测量容量、ESR、漏电流三项核心参数。若容量衰减超过20%、ESR超过规格书上限的2倍，即可判定为寿命末期失效。

第三步：拆解与材料分析

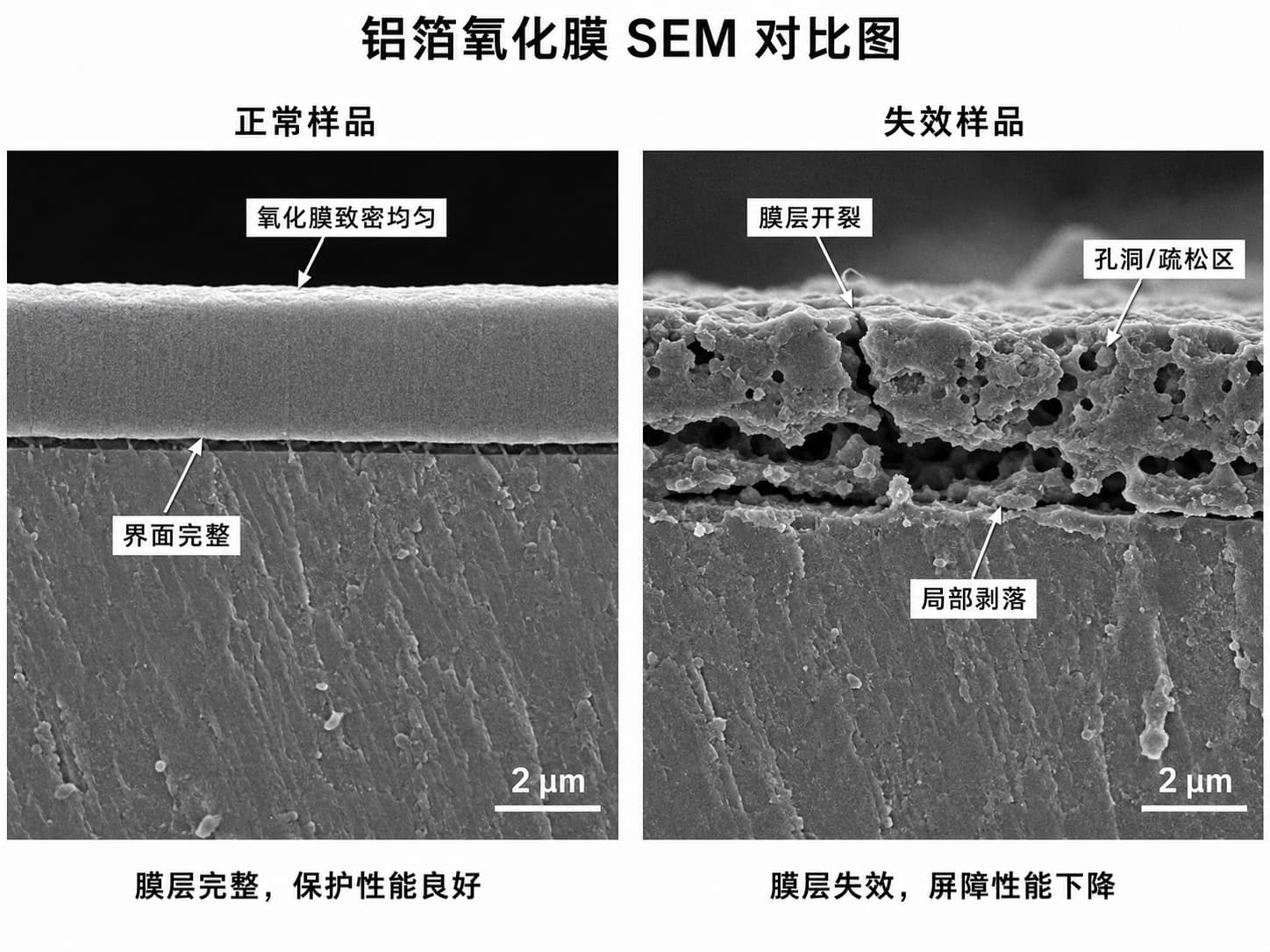

在洁净环境下拆解电容，取样电解液进行气相色谱（GC-MS）分析，检测水分含量与添加剂降解程度；对铝箔进行扫描电镜（SEM）观察，评估氧化膜厚度与腐蚀形貌。

第四步：电路工况复现

结合示波器记录的实际纹波电流波形、环境温度数据，与电容规格书进行逐项比对，确认是否存在选型裕量不足、散热设计缺陷、或保护电路失效等问题。
