前言

在油气勘探、地质研究、矿山开发等领域，岩石的微观结构直接决定着资源的可采性和工程的安全性。传统的岩石物理分析方法往往需要破坏样品，且难以获取内部三维结构信息。随着工业CT技术的成熟，岩样CT扫描已成为岩石微观结构研究的重要手段，它能够在不损伤样品的前提下，精准呈现岩石内部的孔隙、裂隙、矿物分布，为科研和工程决策提供可靠的数据支撑。

本文将系统介绍岩样CT扫描的技术原理、应用场景及核心优势，帮助您全面了解这项无损检测技术如何助力岩石物理研究与工程质量控制。

一、岩样CT扫描技术原理与核心功能

岩样CT扫描是基于X射线穿透原理的先进无损检测技术。当X射线穿透岩石样品时，不同密度和成分的区域对射线的吸收程度不同，通过高精度探测器采集投影数据，再运用FDK重建法进行三维图像重建，最终获得岩石内部结构的微米级三维可视化模型。

FDK重建法是一种经典的滤波反投影算法，能够在较短时间内完成大量数据的重建计算，保证成像效率与精度的平衡。

核心功能

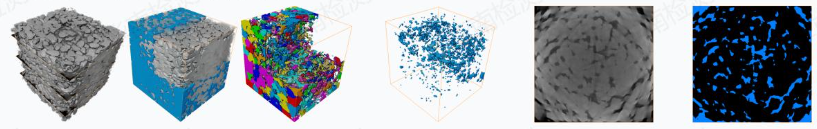

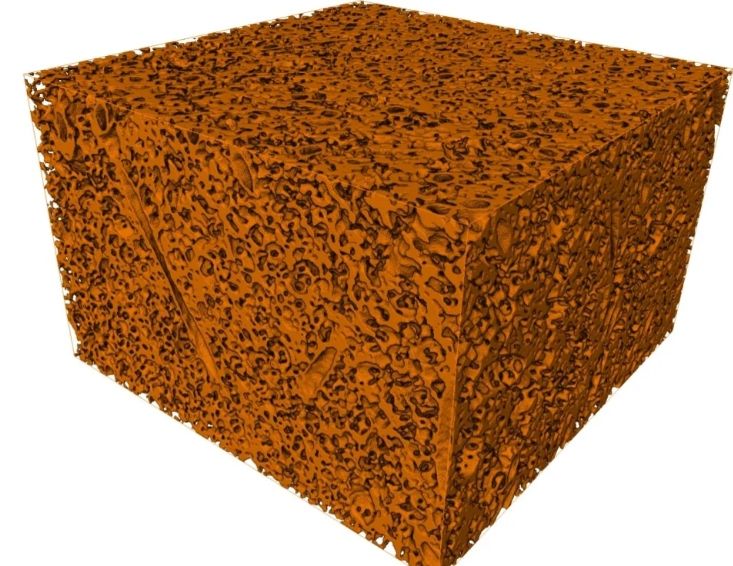

1、三维成像可视化：生成岩石内部孔隙、裂隙、矿物分布的立体模型

2、孔隙度定量分析：精确计算孔隙体积占比、孔径分布

3、裂隙网络表征：识别并量化裂隙长度、宽度、连通性

4、矿物成分识别：区分不同密度矿物的空间分布

5、渗透率模拟预测：基于CT数据建立渗流模型

二、岩样CT扫描的行业应用场景

石油天然气领域

1、储层岩石物性评价

对砂岩、碳酸盐岩等储层岩心进行CT扫描，获取孔隙结构参数，为储量评估提供数据支撑。

2、水力压裂效果评估

扫描压裂前后的岩样，量化裂缝扩展形态，优化压裂工艺参数。

地质矿产领域

1、矿石品位快速判定

通过CT密度差异识别矿石与围岩边界，辅助矿产资源评价。

2、岩体稳定性分析

分析岩样内部节理、裂隙发育程度，评估工程岩体稳定性。

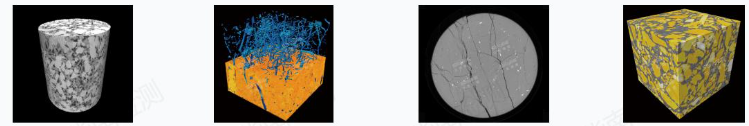

[插入图片：石油岩心CT扫描案例图]

[插入图片：矿石CT检测分析图]

建筑工程领域

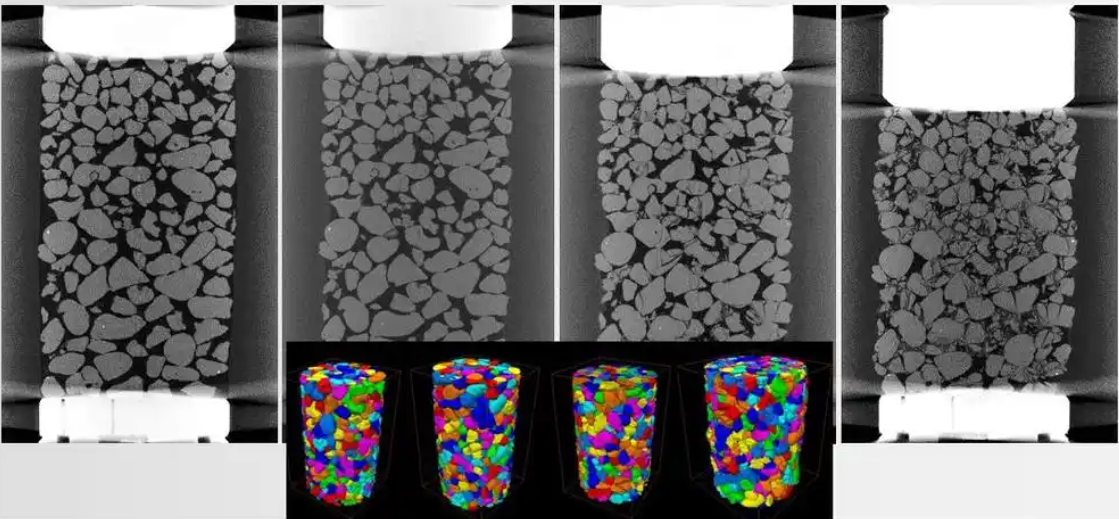

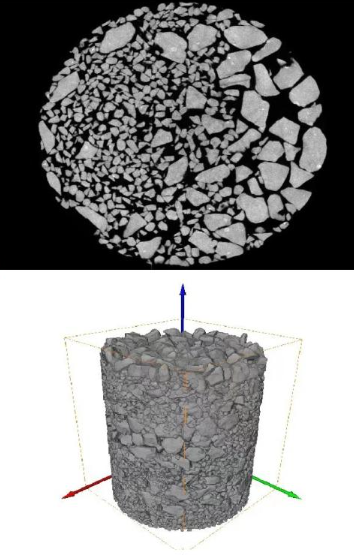

1、混凝土骨料分析

检测混凝土内部骨料分布、孔隙率，评估材料均匀性。

2、隧道围岩分级

基于工业CT扫描获取的岩体结构面信息，辅助隧道围岩等级判定。

环境地质领域

1、土壤孔隙结构研究

分析污染土壤的孔隙特征，研究污染物迁移路径。

2、CO₂地质封存

监测封存岩层的孔隙变化，评估封存安全性。

三、岩样CT扫描的五大技术优势

1. 非破坏性检测

无需切割、研磨即可获取内部结构，样品可重复利用，特别适合珍贵岩心样品。

2. 三维可视化呈现

突破传统二维切片的局限，实现360°全方位观察，裂隙走向、孔隙连通性一目了然。

3. 微米级分辨率

空间分辨率可达1-5微米，可识别头发丝百分之一粗细的微观裂隙。

4. 定量数据输出

自动生成孔隙度、渗透率、分形维数等20余项物性参数，直接用于数值模拟。

5. 高效检测流程

单样品扫描时间仅需15-30分钟，支持批量检测，满足项目紧急需求。

四、广东省华南检测技术有限公司的岩样CT扫描服务优势

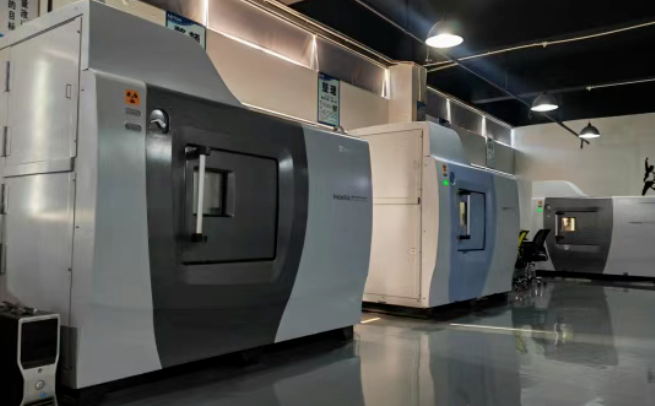

1、设备优势：配备GE Phoenix v|tome|x M 300高分辨率CT系统，最大管电压300kV，可检测直径达300mm的岩样。搭配岛津inspeXio SMX-225CT微焦点CT，实现亚微米级成像精度。

2、团队优势：拥有博士2名、硕士5名的专业技术团队，工程师均具备5年以上工业CT检测经验。严格执行ISO/IEC 17025实验室管理体系，检测流程标准化、可追溯。

3、资质优势：CMA/CNAS资质认可实验室，设备量值溯源至国家计量基准，确保数据准确性。

五、岩样CT扫描典型检测案例

案例：页岩气储层岩心孔隙分析

背景： 某能源企业需要对四川盆地页岩气储层岩心进行孔隙结构评价，传统压汞法无法获取三维孔隙分布信息。

检测过程： 采用华南检测的CT扫描服务，对直径25mm的柱塞岩样进行高分辨率扫描，重建三维数字岩心模型。

成果数据： 识别出纳米级有机质孔隙占比达35%，裂隙连通性指数提升至0.78，为储量计算提供了关键参数，助力客户完成储量申报。

六、常见问题解答

Q1：岩样CT扫描需要多大的样品尺寸？

A：我们的设备可检测直径5mm-300mm的样品，常规岩心柱塞样（直径25mm、长度50mm）最为适宜。对于不规则样品，可提供切割制样服务。

Q2：工业CT扫描能检测的最小孔隙是多少？

A：取决于设备分辨率和样品尺寸。常规配置下可识别1-5微米的孔隙结构，采用纳米CT技术可达50纳米分辨率，满足页岩等致密储层的研究需求。

Q3：检测报告包含哪些内容？

A：标准报告包含三维可视化图像、孔隙/裂隙定量统计、物性参数汇总表。可根据需求提供数字岩心数据文件（RAW格式）、渗透率模拟分析报告等增值服务。

结语

随着数字岩心技术的快速发展，岩样CT扫描正成为地质研究、油气勘探、工程勘察领域的标配技术手段。广东省华南检测技术有限公司依托CNAS/CMA双认证资质、国际领先的CT设备、经验丰富的技术团队，为客户提供专业、精准、高效的岩样CT扫描服务。
