专注于工业CT检测\失效分析\材料检测分析的第三方实验室
公正高效 \ 精准可靠 \ 费用合理
工业CT检测对材料缺陷的发现能力到底有多强？
工业CT检测对材料缺陷的发现能力到底有多强？
在制造业向高精尖迈进的今天，产品的内部质量直接决定了其性能和寿命。无论是航空航天的涡轮叶片，还是新能源汽车的电池壳体，一个微小的气孔或裂纹都可能引发严重的失效风险。作为第三方检测机构，我们经常被客户问到：“肉眼看不到的地方，怎么能确保万无一失？”
一、工业CT检测：不只是“拍片子”
简单来说，工业CT检测的原理就像给产品做一次全方位的“CT扫描”。它通过X射线360度旋转穿透物体，采集无数张二维投影，最终通过计算机重建出完整的三维立体模型。这意味着，工业CT检测不仅能告诉你缺陷“有或没有”，还能精准定位缺陷的三维空间坐标、实际尺寸和体积形态。这种高分辨率的成像能力，让即便是微米级的隐蔽缺陷也无处遁形。
二、工业CT检测能发现哪些“隐形杀手”？
在材料科学领域，工业CT检测对以下内部缺陷具有极强的发现能力：

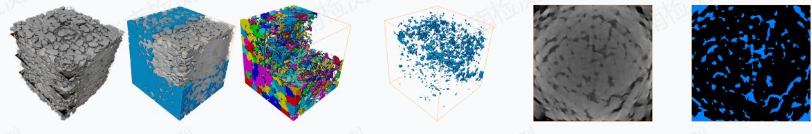

气孔与缩孔：在压铸件或注塑件中，气孔是最常见的缺陷。工业CT检测不仅能识别出肉眼难辨的微小气孔，还能通过VG软件进行孔隙率分析，精确计算出缺陷占总面积的百分比。
裂纹与疏松：对于航空发动机叶片或焊接结构，疲劳裂纹是致命的。工业CT检测能够捕捉到宽度极其细微的裂纹走向，分析其延伸路径。
夹杂物：在异种金属焊接或复合材料中，混入的杂质或未熔合的碎片会严重影响强度。CT扫描可以清晰地将不同密度的夹杂物从基体中分离并显像。

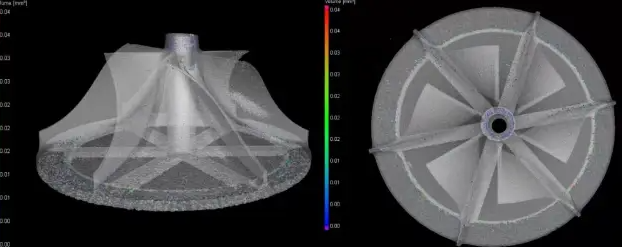

结构偏差：除了缺陷，工业CT检测还能测量内部结构的实际尺寸，并与CAD原始数模进行对比，用色彩偏差图直观展示壁厚是否均匀、装配是否到位。
三、实操案例：当工业CT“看穿”异种金属焊接
理论讲再多，不如一个实操案例来得真实。就在近期的研究中，技术人员利用高精度工业CT检测技术，对一组异种金属焊接试样（铝合金与碳钢）进行了深入分析。
背景： 在搅拌摩擦焊工艺中，如果参数不当，碳钢可能会以碎片的形态残留在铝合金基体中，同时产生微小的焊接孔隙。传统打磨切片法不仅破坏样品，还无法准确评估碎片在三维空间的分布。
检测过程：我们将试样放入工业CT检测设备，采用微焦点X射线进行扫描。通过VG Studio MAX软件进行三维重构后，结果令人震惊：

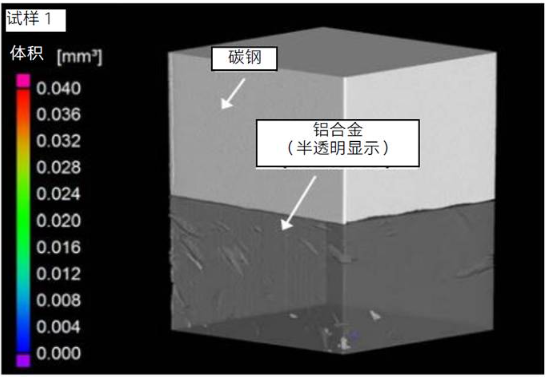

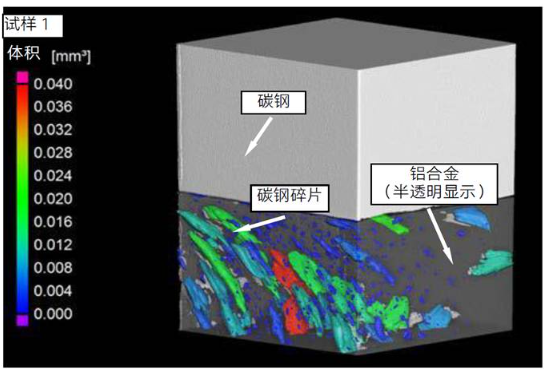

碎片可视化：三维图像清晰显示，碳钢碎片并非均匀分布，而是呈不规则的颗粒状嵌在铝合金中。通过半透明渲染，碎片的大小、位置一目了然。

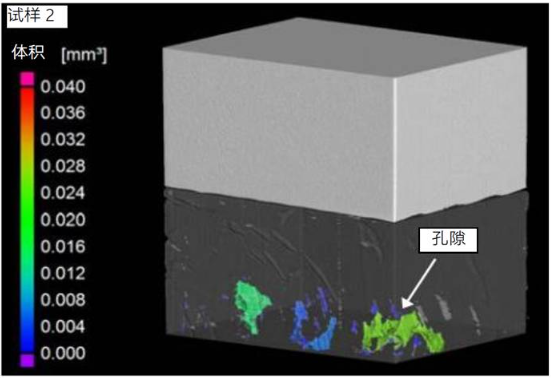

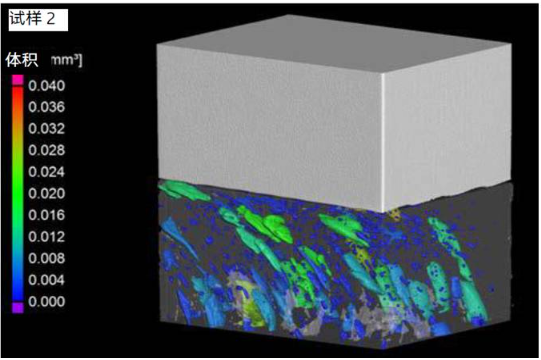

精确定量：通过软件分析，我们不仅统计出碎片体积约占整体的2.22%（试样1）和2.44%（试样2），还单独对孔隙进行了三维建模（如图6所示），发现试样之间的孔隙数量差异极大。
结论：
如果没有工业CT检测，工程师只能猜测焊接内部的情况。而通过这次检测，我们直接为工艺改进提供了数据支撑——哪里的碎片太多，哪里的孔隙需要消除，都有了精准的方向。
四、为什么选择第三方工业CT检测？
客观公正：第三方机构不受生产部门的主观影响，出具的工业CT检测报告更具公信力，尤其是在产品验收或失效分析纠纷中。
华南检测中心：https://www.gdhnjc.com/aboutus.html
成本效益：对于中小企业而言，购买一台高精度工业CT（尤其是微米/纳米级）成本高昂。委托第三方检测，相当于以极低的成本拥有了顶级的缺陷发现能力。

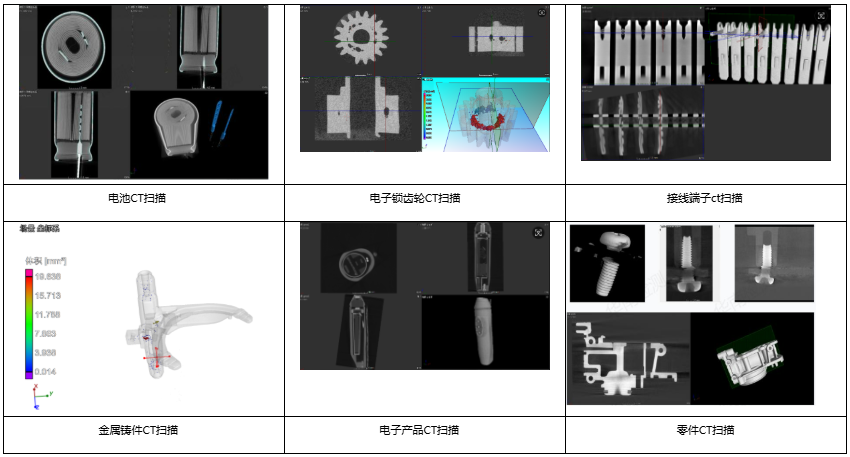

经验丰富：第三方检测机构接触的样品五花八门——从几毫米的电子芯片到巨大的汽车铸件。这种跨行业的检测经验，让我们更懂得如何优化扫描参数（如电压、滤波片的选择），以捕捉到最细微的材料缺陷。
结语
在追求零缺陷的工业制造时代，工业CT检测无疑是最可靠的质量守门员之一。无论是评估孔隙率、定位裂纹，还是分析焊接残留，它都能以无损的方式，将产品的内部世界完整地呈现在我们面前。
如果你手头有难以决断的样品，或者想知道你的产品内部到底藏着什么秘密，不妨试试一次工业CT检测。透视质量，才能掌控未来。
热门资讯
最新资讯
- 二极管短路失效分析：从LED灯不亮到过电压击穿的完整复盘
- 电机蜗杆断裂失效分析：不到1000回合断裂，根因在哪里？
- 芯片开裂失效分析：从O/S故障到Die Crack的完整检测案例解析
- IGBT失效模式分析：7大典型失效机理、现象与预防策略
- 金相分析：从样品制备到显微组织表征的完整技术指南
- 贴片电阻CT扫描：厚膜电阻内部缺陷无损检测全解析
- 焊点切片分析：一文看懂PCBA焊点质量检测的核心方法
- PCB翘曲度测试标准与测量方法：SMT贴片厂必看的第三方检测指南
- PCB板切片分析：质量工程师不可绕过的焊点可靠性验证手段
- 工业CT检测服务｜华南检测CNAS/CMA双认证实验室｜1-3μm高精度·24小时出报告
- BGA红墨水检测机构：10年+专注电子焊接失效分析
- LED失效分析案例：支架镀银层硫化腐蚀导致光衰的机理与检测
- 钛合金零件工业CT扫描：精准洞察内部孔隙与穿孔，守护3D打印与精密制造品质
- MLCC失效分析全攻略：多层陶瓷电容器常见失效模式与检测方法详解
- 超声波扫描显微镜（C-SAM/SAT）检测：半导体失效分析的核心无损检测技术
- TGA热重分析测试服务｜材料热稳定性与成分定量检测
- PCB性能测试全解析：四大类30+项检测标准与方法指南（2026版）
- 电子元件可焊性测试怎么做？润湿天平 + 锡炉法一站式检测
- BGA红墨水检测：第三方检测机构如何精准锁定焊点开裂与虚焊隐患
- 集成电路开盖分析（Decap）：精准暴露芯片内核，锁定失效根因
