华南检测 | 断路器损坏失效分析：精准定位故障原因，保障电力系统稳定

在电力系统及各类电气设备的应用中，断路器作为关键的保护元件，其可靠性直接关系到整个系统的安全运行。一旦断路器出现损坏或失效，不仅会影响正常供电，还可能引发安全事故。华南检测技术有限公司，凭借其专业的技术团队、先进的检测设备以及 CMA/CNAS 双重资质认证，对断路器损坏失效问题进行深入分析，为客户提供精准的检测服务和专业的解决方案。

一、失效分析：专业检测流程，深度剖析故障根源

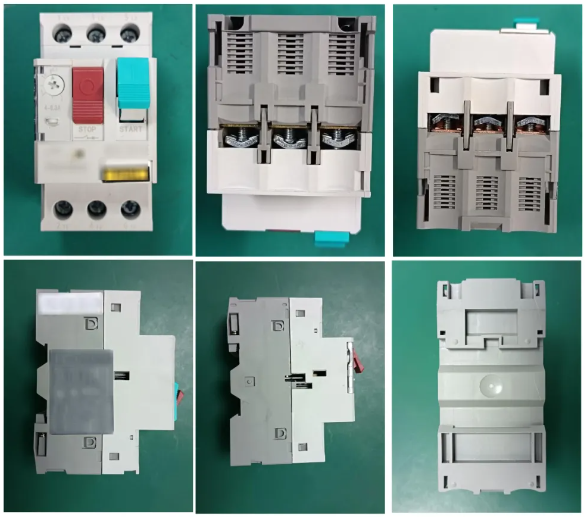

（一）外观检查：初步筛选，洞察表面特征

对送检的断路器不良品进行外观检查，未发现明显异常现象。这表明断路器的损坏可能并非由外部机械损伤或明显的结构变形引起，问题的根源可能隐藏在内部连接或微观结构中。

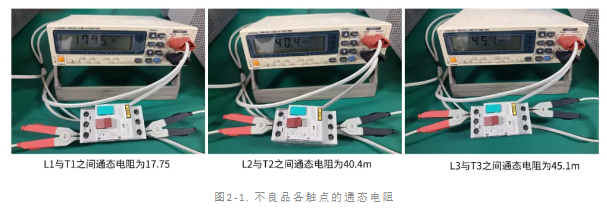

（二）电特性测试：精准评估电气性能差异

测试结果显示，不良品 L1 触点位置与 T1 触点位置的通态电阻呈现异常高阻抗，而 L2 与 T2、L3 与 T3 之间的通态电阻则为正常的低阻抗。这一显著的电气性能差异为后续的检测提供了关键线索，初步锁定问题可能出现在 L1-T1 回路。

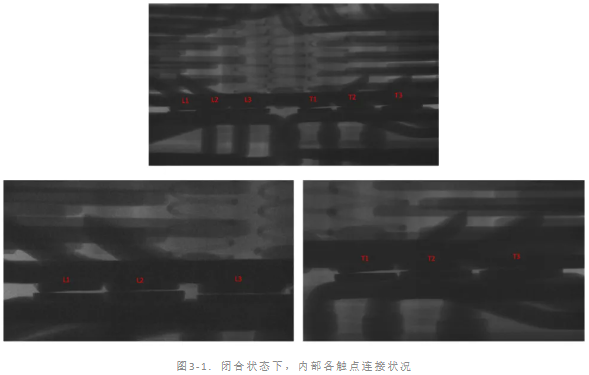

（三）X-ray 检测：内部触点连接状况的 “透视眼”

在闭合状态下，采用 X-ray 检测仪对断路器内部各触点（分别是 L1、L2、L3、T1、T2、T3）连接状况进行检查。检测结果显示内部触点的连接整体良好，未发现明显断裂或接触不良等宏观异常。这一结果进一步将问题范围缩小至更为精细的连接点或焊接点层面。

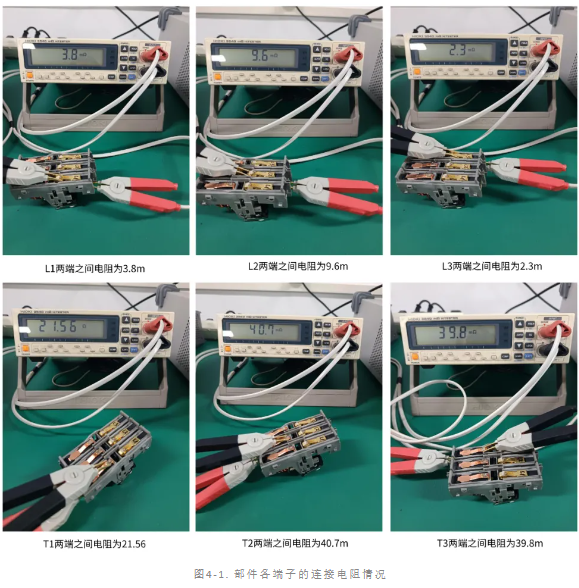

（四）电阻阻值与焊点外观检测：深入拆解，寻找关键证据

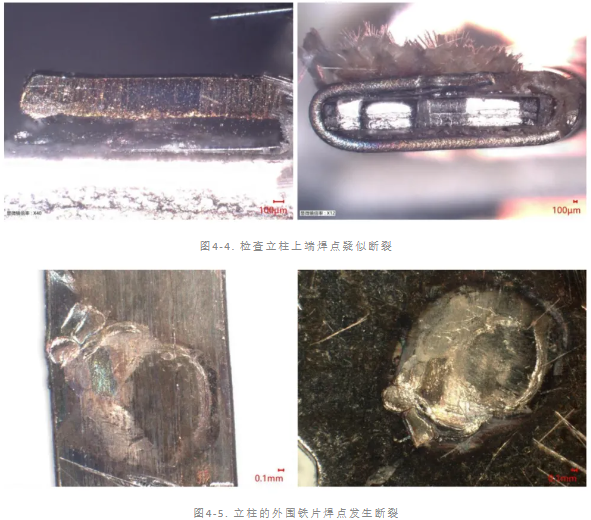

拆开继电器并测试内部各部件的连接电阻，发现仅在 T1 端子内部的立柱焊点两端存在阻值。进一步检查发现，从立柱的外围铁片到压线夹的连接电阻为正常低阻值，而从立柱到外围铁片的连接电阻则处于高阻状态。结合焊点外观检查，观察到 T1 端子内部的立柱焊点疑似断裂，立柱的外围铁片焊点发生了明显的断裂。这一发现为确定故障根源提供了确凿证据。

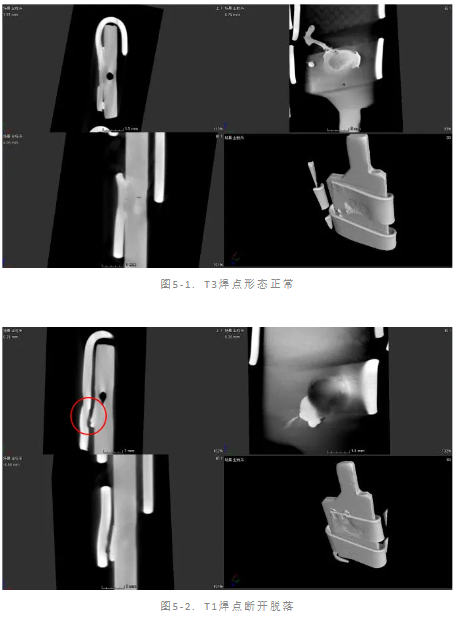

（五）工业 CT 检测：无损确认焊点断开脱落

在拆解前对 T1 和 T3 的立柱焊点进行 CT 检查，结果显示 T1 焊点断开脱落，而 T3 焊点形态正常。工业 CT 检测作为一种非破坏性检测手段，不仅验证了焊点断裂的实际情况，还为分析焊接质量和内部结构提供了直观的影像资料。

（六）总结：综合分析，确定故障根本原因

综合以上检测结果，可以明确断路器损坏的根本原因在于 T1 端子内部的立柱与外围铁片之间的焊点存在虚焊问题，进而引发机械性断裂。虚焊导致该连接点的接触电阻大幅增加，形成高阻连接状态，最终引发断路器的阻值异常和跳闸故障。

二、华南检测：专业检测技术，权威分析能力

华南检测技术有限公司作为专业的失效分析实验室，拥有 CMA/CNAS 双重资质认证，确保检测结果的权威性和公信力。公司配备先进的检测设备，如 X-ray 检测仪、电性能测试系统、显微镜、工业 CT 扫描仪等，能够全面、深入地分析各类电子元器件和电气设备的失效原因。

华南检测：http://www.gdhnjc.com/websiteMap

三、解决方案与建议：针对性措施，预防失效问题

（一）焊接工艺优化

建议优化断路器生产过程中的焊接工艺参数，加强对焊接质量的控制和检测，确保焊点的可靠性和稳定性。采用先进的焊接设备和技术，提高焊接的一致性和质量水平。

（二）质量管控加强

强化生产过程中的质量管控体系，增加对半成品和成品的抽样检测频次，及时发现潜在的质量问题并采取有效的纠正措施。建立完善的质量追溯机制，以便在出现问题时能够迅速定位原因并加以改进。

（三）定期维护与检查

对于已投入使用的断路器，建议用户定期进行维护和检查，特别是对关键触点和连接点的电阻、温度等参数进行监测。通过定期维护，及时发现并处理潜在故障隐患，延长设备的使用寿命，保障电力系统的稳定运行。
