白光LED灯变蓝失效分析 | 深度解析：白光 LED 灯变蓝失效原因及解决方案

在现代照明领域，白光 LED 灯以其高亮度、低热量、坚固耐用和可循环利用等优势被广泛应用于各类场景。然而，部分白光 LED 灯在短期使用后出现变色现象，原本的白光逐渐变为蓝色，严重影响了照明效果和产品寿命。为深入探究这一失效现象的原因，广东省华南检测技术有限公司凭借其专业的技术团队和先进的检测设备，展开了一系列严谨的LED灯失效分析工作。

一、失效分析：专业检测流程，深度剖析原因

外观检查：初步洞察异常现象

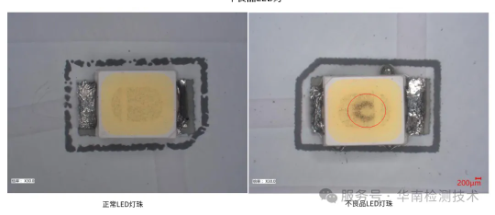

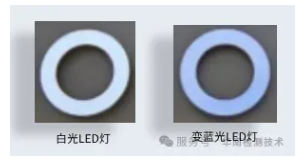

将所有 LED 样品通电并施加 12V 直流电压后，发现不良品 LED 灯颜色明显变蓝，且亮度显著低于正常样品。进一步观察发现，不良品灯珠心部存在发黑现象，这一初步发现为后续的检测分析提供了重要线索。

X-ray 透射检查：内部结构的 “透视眼”

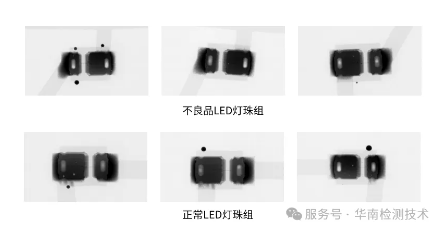

通过 X-ray 透射检测装置对不良品与良品样品进行检查，结果显示各样品的线路和灯珠均未发现明显异常。这一结果表明，问题可能并非出在宏观的内部结构上，而是隐藏在更为细微的层面。

电性能测试：排查电气性能差异

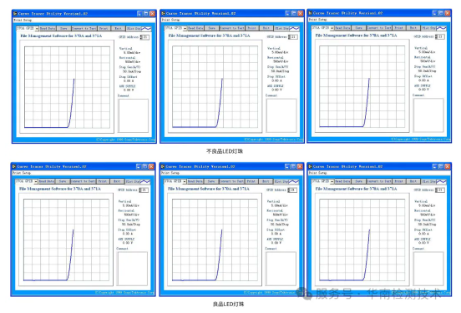

对各样品的灯珠进行电性能检测，结果显示各灯珠的电性能未见明显区别和异常。这表明，问题并非由灯珠的电气性能故障引起。

芯片开封测试：寻找关键线索

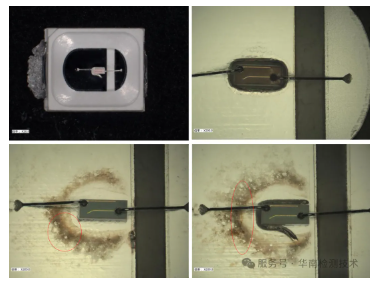

对部分灯珠进行化学开封处理后，在显微镜下观察发现，不良品灯珠芯片周围基板存在明显黑色异物残留，而良品灯珠则未见此现象。这一发现为后续的成分分析提供了关键样本。

EDS 分析：成分探究，精准定位异常

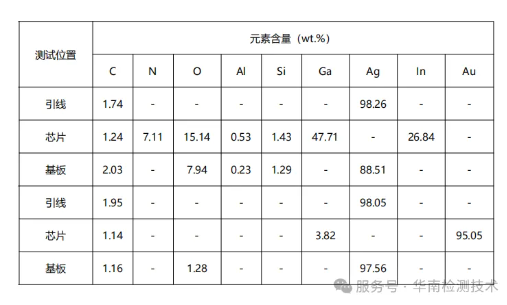

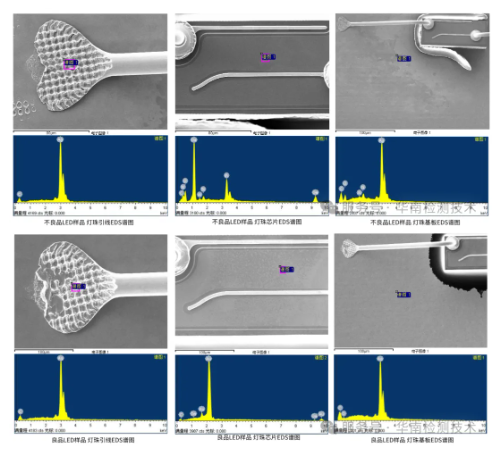

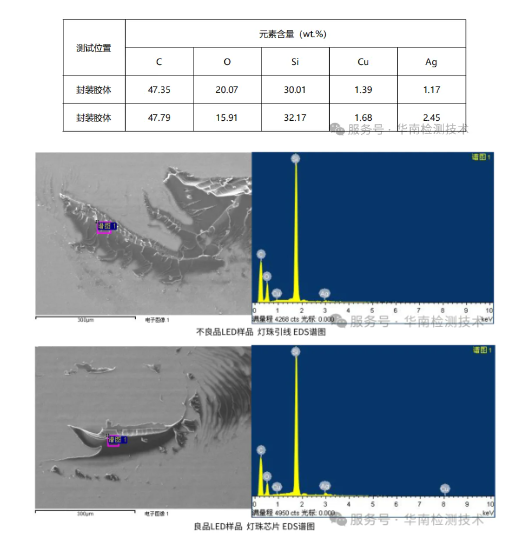

利用 EDS 技术对化学开封后的灯珠进行成分检测，包括引线、芯片和基板，未发现明显异常元素。进一步对机械剥离封装胶体后的基板残留封装胶体进行检测，结果显示不良品与良品的封装胶体成分未见明显差异。

FTIR 分析：揭秘封装胶体成分变化

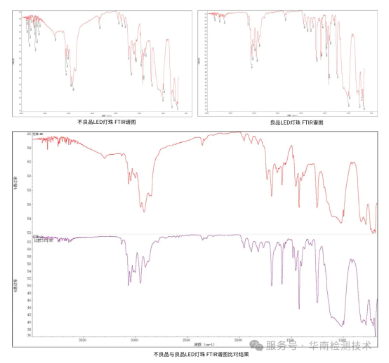

对不良品与良品灯珠的封装胶体进行 FTIR 检测，结果显示两者胶体的红外光谱图相似度较高，吸收峰基本一致。但在不良品灯珠的光谱中，于 1737cm⁻¹ 处检测到羰基的红外吸收峰，推测这是封装胶体老化后侧基发生氧化生成羰基所致。

TGA 测试：耐热性评估，验证材料稳定性

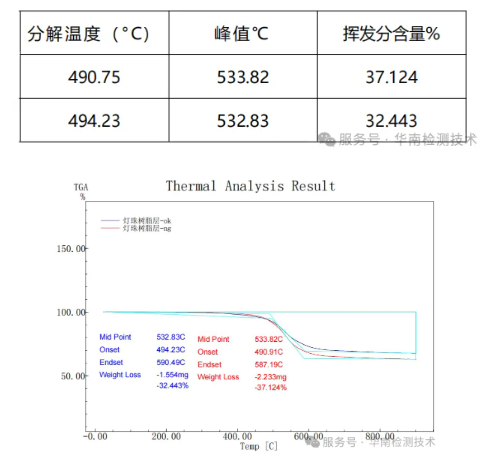

对不良品与良品灯珠的封装胶体进行 TGA 测试，结果显示各样品的分解温度和挥发分含量对比差异不大。这表明封装胶体的耐热性在一定程度上保持一致，但结合 FTIR 分析结果可知，不良品封装胶体已发生一定程度的老化。

二、华南检测：专业检测技术，权威分析能力

华南检测技术有限公司作为专业的失效分析实验室，拥有 CMA/CNAS 双重资质认证，确保检测结果的权威性和公信力。公司配备先进的检测设备，如 X-ray 透射检测装置、电性能测试系统、显微镜、EDS 分析仪、FTIR 光谱仪和 TGA 热重分析仪等，能够全面、深入地分析各类电子元器件的失效原因。

三、解决方案与建议：针对性措施，预防失效问题

环境评估与优化

对吸顶灯的工作环境进行确认，怀疑终端产品热设计存在不合理之处。建议加强 LED 结温的有效管理，优化散热设计，避免因过热导致封装硅胶和荧光粉加速老化。

材料选择与改进

建议选择具有更高稳定性和耐热性的封装材料，以减缓封装硅胶的老化进程，降低荧光粉性能衰退的风险。

生产工艺优化

优化生产过程中的封装工艺参数，提高封装质量，减少杂质和异物混入，确保灯珠芯片周围基板的清洁度。

华南检测：http://www.gdhnjc.com/websiteMap

四、联系我们：专业检测服务，助力产品质量提升

如果您在白光 LED 灯或其他电子元器件的使用过程中遇到类似变色、性能下降等失效问题，欢迎随时联系华南检测。我们的专家团队将为您提供专业的检测分析服务，精准定位失效原因，并制定相应的解决方案，助力您提升产品质量和市场竞争力。
