PCB失效分析：深度解析润湿不良、爆板、分层与CAF问题

在电子制造领域，PCB（印刷电路板）作为核心组件，其可靠性直接决定了电子产品的性能与寿命。然而，在复杂的制造与使用环境中，PCB常常面临多种失效模式，如润湿不良、爆板、分层以及导电阳极丝（CAF）失效。本文将深入探讨这些常见问题的成因、检测方法及预防策略，助力工程师精准定位问题根源，优化设计与制造流程。

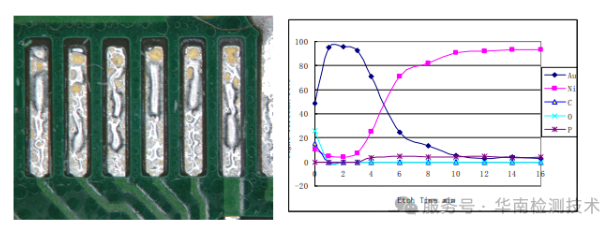

一、润湿不良：焊接工艺中的隐形杀手

润湿不良是PCB焊接过程中最常见的缺陷之一，表现为焊料无法均匀覆盖焊盘，形成不规则的焊点。这种现象不仅影响电气连接的稳定性，还可能引发潜在的短路或断路风险。

1.1、成因分析

表面氧化：PCB长期暴露于潮湿或高温环境，焊盘表面形成氧化层，阻碍焊料润湿。

助焊剂失效：助焊剂活性不足或挥发过度，无法有效去除氧化物。

工艺参数偏差：焊接温度过低或时间不足，导致焊料未能充分流动。

1.2、检测与预防

光学检测（AOI）：通过高分辨率成像系统快速识别润湿不良区域。

表面清洁度测试：使用接触角测量仪评估焊盘表面能。

工艺优化：调整预热温度、焊接时间和助焊剂涂覆量，确保焊料充分润湿。

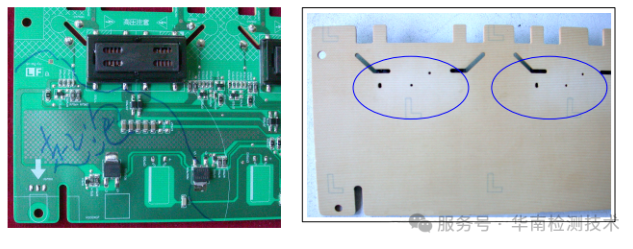

二、爆板：热应力下的结构危机

爆板现象通常发生在多层板制造或回流焊过程中，表现为板面出现裂纹或分层，严重时可能导致整个PCB结构失效。

2.1、成因分析

热膨胀系数差异：不同材料（如铜箔、玻纤布、树脂）的热膨胀系数不匹配，在温度剧变时产生内应力。

层间粘结力不足：预固化工艺控制不当，导致半固化片与铜箔结合力下降。

机械应力叠加：钻孔、切割等加工过程引入的残余应力在热循环中被放大。

2.2、检测与预防

热应力模拟测试：通过加速老化试验（如TCT热循环测试）评估板材耐热性能。

材料性能分析：使用DMA（动态机械分析）测试材料玻璃化转变温度（Tg）。

工艺优化：控制层压压力与温度曲线，优化钻孔后去应力处理。

三、分层：层间结合力的致命弱点

分层是指PCB内部层间出现分离，常见于多层板的边缘或高应力区域，可能导致信号传输中断或电磁屏蔽失效。

3.1、成因分析

树脂固化不完全：层压过程中温度或压力不足，导致树脂未能充分填充间隙。

水分侵入：板材吸湿后在高温回流焊中产生蒸汽压力。

机械冲击：运输或组装过程中的碰撞导致局部应力集中。

3.2、检测与预防

超声扫描（C-Scan）：无损检测分层位置与尺寸。

吸湿率测试：评估板材在不同湿度条件下的吸水性能。

防潮设计：采用高Tg材料与防潮涂层，优化PCB边缘防护结构。

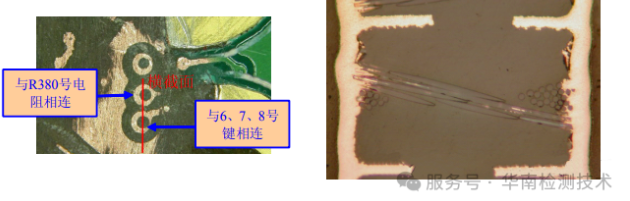

四、CAF失效：微观尺度的隐患

CAF（Conductive Anodic Filament）即导电阳极丝失效，是指在PCB内部阴阳极之间形成导电通路，导致绝缘失效。这种现象在高湿度、高电压环境下尤为常见。

4.1、成因分析

树脂玻璃化转变：在高温高湿条件下，树脂分子链活动加剧，形成离子迁移通道。

离子污染物残留：制造过程中助焊剂、清洗剂残留提供导电介质。

电场驱动：高电压梯度加速离子迁移，形成导电桥。

4.2、检测与预防

绝缘电阻测试（IR）：定期监测PCB在不同环境下的绝缘性能变化。

CAF加速测试：通过施加偏压与高湿环境模拟失效过程。

设计优化：增大关键线路间距，采用低离子迁移率材料。

五、华南检测：专业失效分析解决方案

作为华南地区领先的电子可靠性检测机构，广东省华南检测技术有限公司配备业界先进的测试设备，包括：

环境可靠性试验箱：模拟极端温度湿度条件

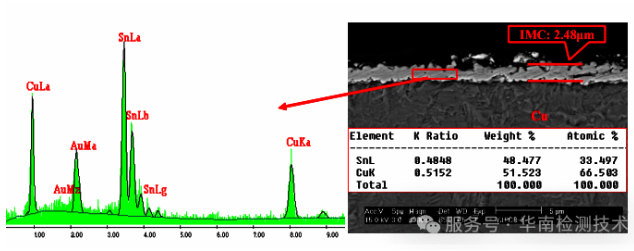

扫描电子显微镜（SEM）：微观结构分析与失效特征观察

离子色谱仪：精准检测表面离子污染物

动态机械分析仪（DMA）：材料热机械性能评估

我们基于IPC、IEC等国际标准，提供从原材料检测到成品失效分析的全流程服务，帮助客户识别潜在风险，优化工艺参数，提升产品可靠性。

华南检测：http://www.gdhnjc.com/websiteMap

结语

PCB失效分析不仅是解决当前问题的手段，更是预防未来风险的关键。通过系统性的检测与分析，工程师可以将失效模式转化为设计改进的依据，从而在激烈的市场竞争中占据技术优势。华南检测技术愿与广大电子制造企业携手，共同构建更可靠、更高效的电子产品生态系统。
