MLCC电应力击穿失效分析：深度解析与可靠性提升方案

在电子设备的设计与应用中，多层陶瓷电容器（MLCC）作为关键元件，其可靠性直接影响设备的性能与寿命。然而，MLCC在高电压、高电流或复杂工况下，可能因电应力击穿导致失效。本文将聚焦于MLCC电应力击穿失效分析，详细解析其失效模式及科学的分析方法，帮助硬件工程师精准定位问题并优化设计。

一、MLCC电应力击穿的失效模式

MLCC的电应力击穿主要分为两种类型：

电压击穿（电击穿）：当施加电压超过MLCC的额定耐压时，电介质层因无法承受电场应力而失去绝缘性能，导致短路或完全失效。

电流击穿（热击穿）：在高电场强度下，介质损耗产生的热量无法及时散失，局部温度升高加速击穿过程。

这两种失效模式均与介质材料特性、制造工艺及使用条件密切相关，尤其在介质层较薄、容量较大的MLCC中更为常见。

二、MLCC电应力击穿失效分析方法

失效分析是提升MLCC可靠性的关键环节。以下是几种常用的分析方法，结合实际案例与技术手段，帮助工程师快速定位问题根源：

1. 外观检查：初步定位失效线索

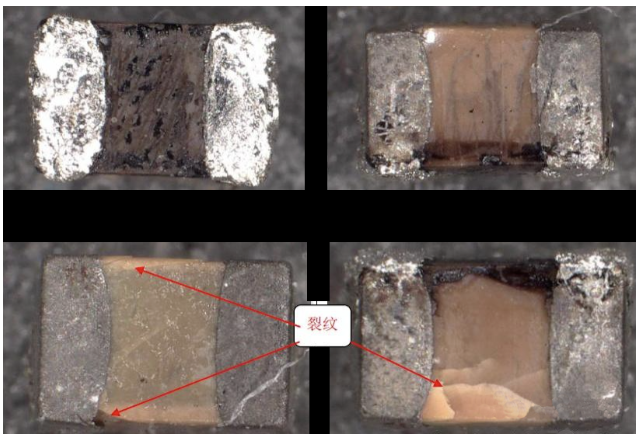

通过显微镜等工具观察MLCC的外观，检查是否存在烧焦、开裂、鼓包等异常现象。这些表面特征往往是击穿的直接表现，为进一步分析提供重要线索。

2. 电气性能测试：量化失效程度

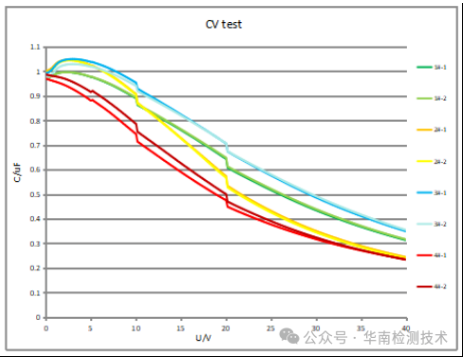

使用LCR测试仪等专业设备，测量击穿后MLCC的电容值、损耗角正切、绝缘电阻等参数。通过与正常元件的参数对比，可判断失效类型及严重程度。例如，漏电流显著增加通常表明介质层已发生局部击穿。

3. 无损检测：深入探测内部缺陷

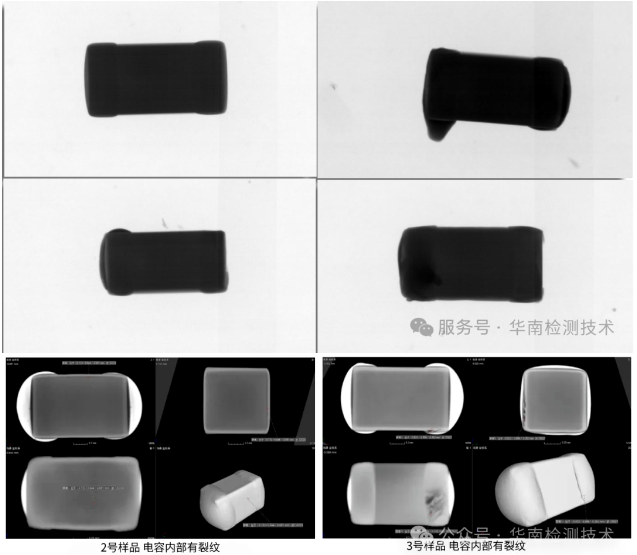

采用2D X-ray检测仪或工业CT仪器，对MLCC内部结构进行无损扫描。这种方法可精准定位气孔、裂纹等微观缺陷，为后续的切片分析提供参考依据。

4. 解剖分析：揭示内部结构变化

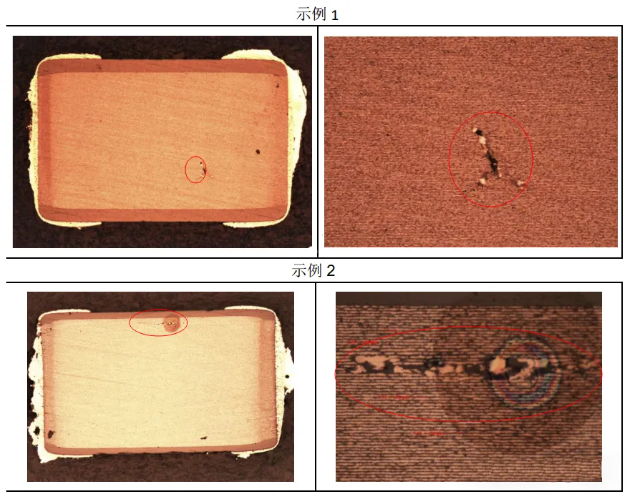

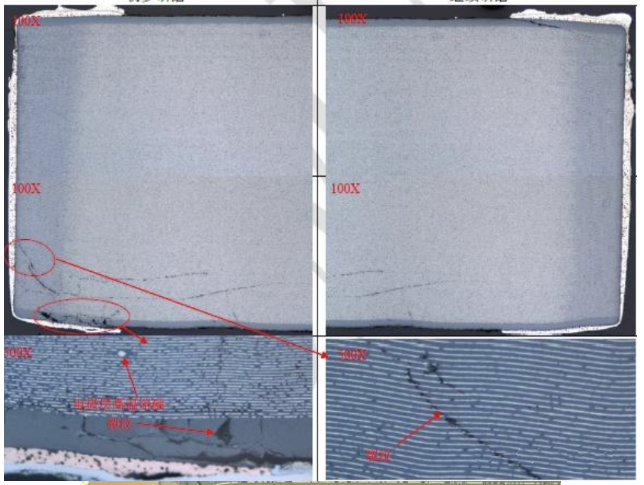

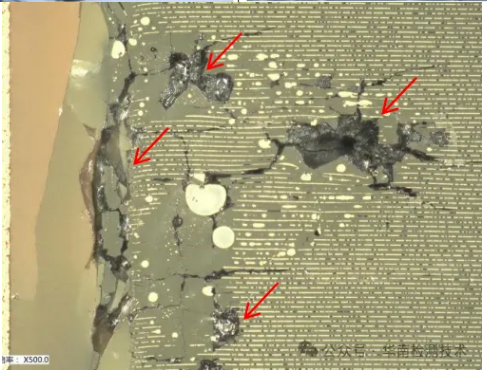

将失效的MLCC进行解剖，通过聚焦离子束（FIB）或扫描电子显微镜（SEM）观察电介质层、电极等部位的微观结构变化。这种方法可确定击穿的起始位置及扩展路径，帮助工程师优化材料与工艺设计。

5. 成分分析：检测杂质与污染

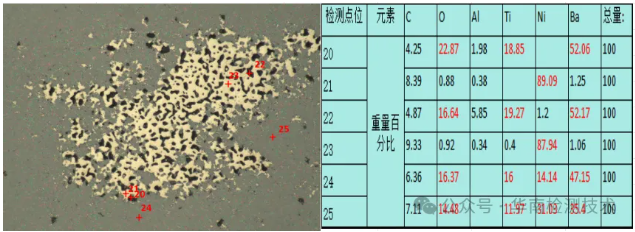

利用能量色散X射线光谱（EDS）等设备，对击穿区域进行元素分析。通过检测杂质或污染元素的分布，可判断失效是否因材料缺陷或工艺问题引起。

三、失效分析的实际应用案例

在某汽车电子项目中，MLCC在高温环境下频繁失效。通过上述分析方法，工程师发现击穿主要由介质层中的微裂纹引起。结合无损检测与解剖分析，最终确认裂纹源于烧结工艺中的温度控制不当。通过优化工艺参数，问题得以彻底解决。

四、提升MLCC可靠性的设计建议

合理选择元件参数：根据电路需求选择合适额定电压与电容值，避免接近极限条件使用。

降额设计：建议工作电压低于额定电压的50%，以降低电应力击穿风险。

优化散热与工艺：确保良好的散热条件，减少气孔与裂纹的产生。

环境防护：采用防潮、防污染的封装材料，提升MLCC在恶劣环境中的稳定性。

五、结语

MLCC电应力击穿失效分析是硬件工程师必须掌握的核心技能。通过科学的分析方法与可靠性设计，可显著提升MLCC的性能与寿命，为电子设备的稳定运行保驾护航。广东省华南检测技术有限公司作为专业的检测机构，提供全面的MLCC失效分析与可靠性检测服务，助力企业解决技术难题
