电路板焊点失效分析与预防策略

在电子组装领域，焊点失效分析是一门至关重要的学科，它不仅涉及到对电路板焊接质量的评估，还包括故障诊断、原因探究以及改进措施的制定。焊点的失效可能由多种因素引起，包括材料特性、设计缺陷、制造工艺不当以及环境因素等。广东省华南检测技术有限公司以下是对焊点失效分析的深入探讨，包括其原因、模式、分析方法和步骤，以及预防措施的详细阐述：

一、焊点失效的原因

焊点失效通常由以下几种原因引起：

1、热应力：由于电子设备在工作时经历的温度变化，焊点材料会发生热膨胀和收缩，从而在焊点处产生热应力。

2、机械应力：在电子设备的组装、运输或使用过程中，可能会受到物理冲击或振动，这些机械应力可能导致焊点的损伤或断裂。

3、材料疲劳：焊点材料在长期承受反复应力作用下，会发生疲劳现象，导致材料性能逐渐下降，最终导致失效。

4、环境因素：环境因素，如湿度、化学腐蚀、温度循环等，会加速焊点的老化和失效过程。

二、焊点失效模式

焊点失效的模式主要包括以下几个阶段：

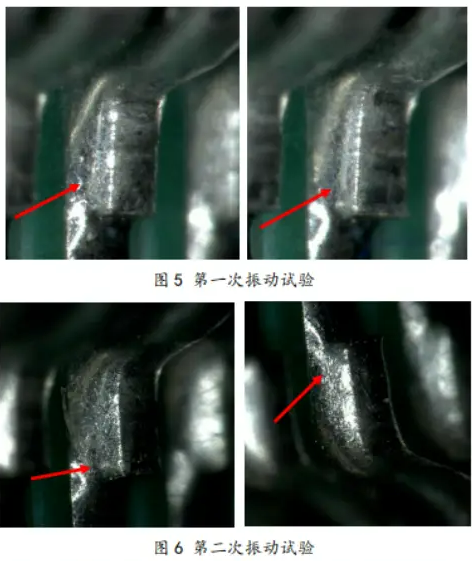

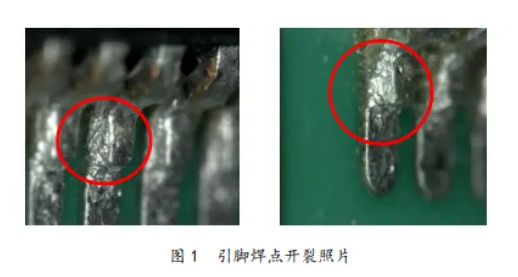

1、裂缝萌生：在焊点的应力集中区域，如焊点边缘或与焊盘的连接处，首先出现微小的裂缝。

2、裂缝扩展：随着应力的持续作用，这些裂缝会逐渐扩展，形成更明显的裂纹。

3、焊点断裂：当裂缝扩展到一定程度，焊点将发生断裂，可能导致电路中断或组件脱落，影响整个电子设备的正常工作。

三、焊点失效分析方法和步骤

焊点失效分析是一个系统性的过程，包括以下几个步骤：

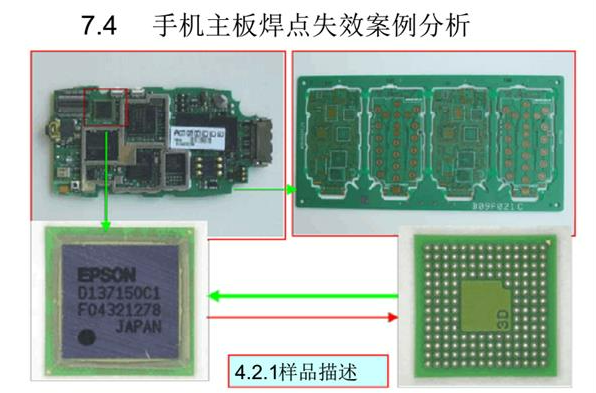

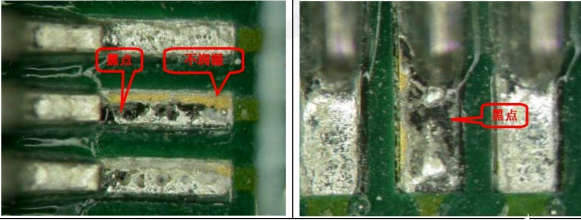

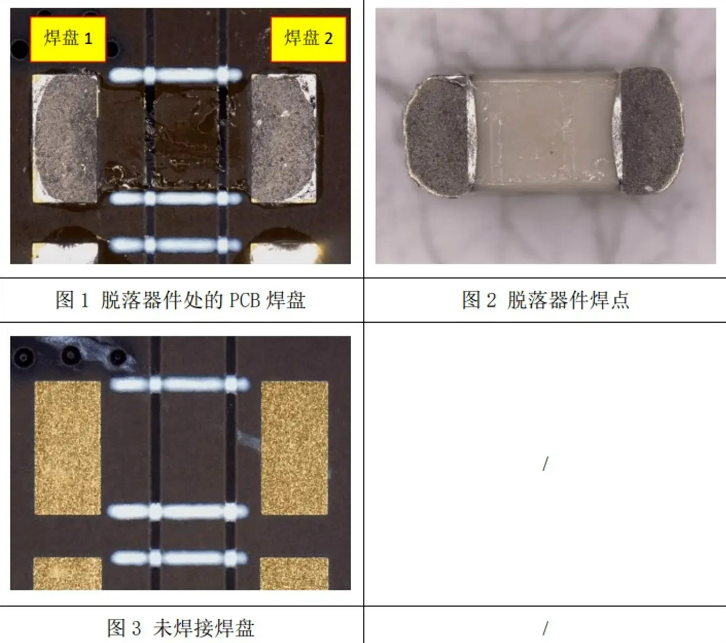

1、宏观检查：使用放大镜或显微镜检查焊点的外观，识别裂纹和断裂。

2、金相分析：通过金相切片技术观察焊点的内部结构，识别可能的缺陷。

3、X射线检测：利用X射线透视技术检测焊点内部的缺陷，如空洞和裂纹。

4、扫描电子显微镜(SEM)：观察焊点的微观结构，分析裂纹的扩展路径。

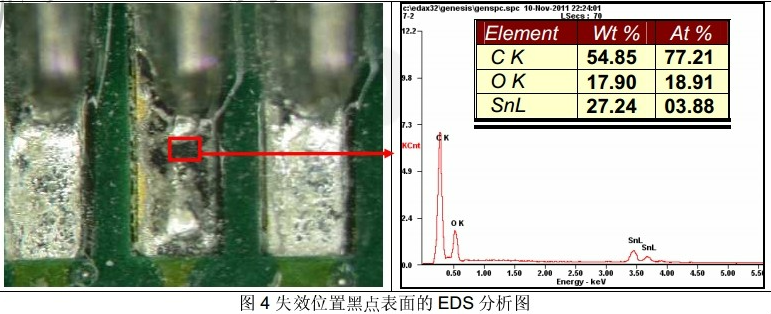

5、能谱分析(EDS)：分析焊点成分，排除材料污染问题。

6、力学性能测试：评估焊点的拉伸、弯曲等力学性能。

7、环境模拟测试：模拟实际使用环境，预测焊点寿命。

四、预防措施

为预防焊点失效，可以采取以下措施：

1、设计优化：通过合理设计减少应力集中，提高焊点的承载能力和耐久性。

2、材料选择：选用具有良好疲劳性能和抗环境侵蚀能力的焊料和基板材料。

3、工艺控制：准确控制焊接温度、时间、气氛等参数，确保焊点质量。

4、环境管理：控制生产和使用环境，减少温度波动和腐蚀性气体影响。

5、质量监控：实施统计过程控制(SPC)，确保焊点质量的一致性和可靠性。

6、应力缓解：采用退火处理等技术，减少焊点内部残余应力。

结论

焊点失效分析是一个涉及多学科、多因素的复杂问题。通过深入分析焊点失效的原因、模式、分析方法和预防措施，可以显著提高电路板焊点的可靠性和电子产品的整体性能。电子行业的工程师和技术人员需要不断探索和优化设计、材料选择、制造工艺和环境控制策略，以应对焊点失效带来的挑战，确保电子产品的长期稳定运行。随着电子技术的不断进步和市场对产品质量要求的提高，焊点失效分析将继续是一个活跃的研究领域，对推动电子行业的发展具有重要意义。
