芯片开封开盖分析：深入探究IC芯片的失效分析技术

在现代电子行业中，半导体芯片作为核心组件，其质量直接影响到电子产品的性能和可靠性。为了确保芯片的质量和性能，芯片开封开盖分析成为了一项重要的技术手段。本文将详细介绍芯片开封开盖的基本概念、方法、应用范围以及操作注意事项。

一、芯片开封开盖的基本概念

芯片开封开盖，业内也称为Decap，是一种将封装好的IC芯片进行局部腐蚀，使其暴露出来，同时保持芯片功能不受损的专业技术。这一技术主要用于芯片失效分析，通过观察芯片内部结构，结合多种检测手段，分析判断样品的异常点位和失效原因。

二、芯片开封开盖的方法

芯片开封开盖的方法主要有以下几种：

1、激光开封：利用激光束去除IC表面塑封，速度快且操作方便。

2、化学开封：使用化学试剂如发烟硝酸和浓硫酸，通过化学反应去除封装材料。

3、机械开封：通过物理手段如切割或磨削去除封装材料。

4、Plasma Decap：使用等离子体技术进行开封，适用于某些特殊材料的封装。

三、芯片开封开盖的实验室操作

在实验室中，芯片开封开盖通常包括以下步骤：

1、设备准备：准备显微镜、显微操作台、开盖刀具等。

2、开封前处理：将IC芯片浸泡、烘烤，以去除水分和应力。

3、开封操作：根据芯片封装形式，选择合适的开封方法。

4、内部检测：对芯片内部进行电性能测试，检查缺陷。

5、重新封装：测试完成后，对芯片进行重新封装。

四、芯片开封开盖的应用范围

芯片开封开盖技术适用于多种类型的芯片，包括：模拟集成芯片、数字集成芯片、混合信号集成芯片、双极芯片和CMOS芯片、信号处理芯片、功率芯片、直插芯片和表面贴装芯片、航天级、汽车级、工业级和商业级芯片

五、芯片开封开盖的操作注意事项

在进行芯片开封开盖时，需要注意以下几点：

1、安全操作：所有操作应在通风柜中进行，佩戴防酸手套。

2、腐蚀控制：精准控制腐蚀剂的用量和时间，避免过腐蚀。

3、清洗：使用超声波清洗机清洗芯片，去除残留物。

4、避免损伤：操作过程中避免镊子等工具接触芯片表面，防止损伤。

六、芯片开封开盖的技术分析

芯片开封开盖后的技术分析通常包括：

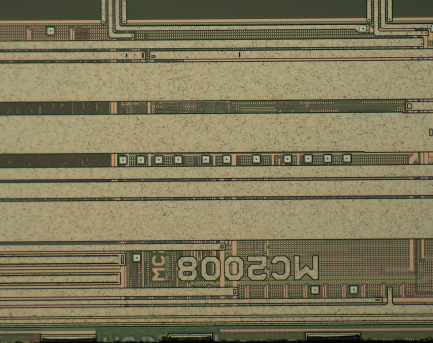

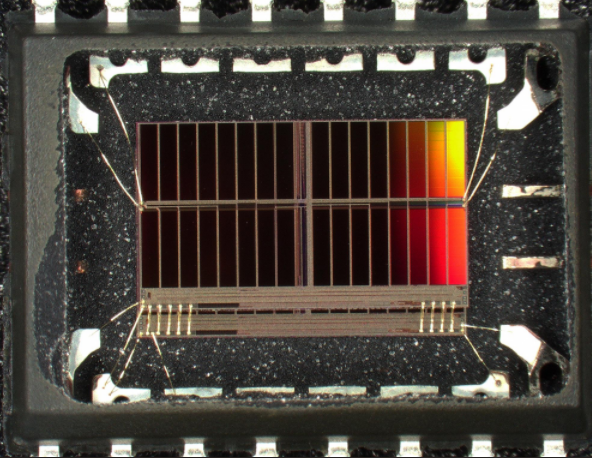

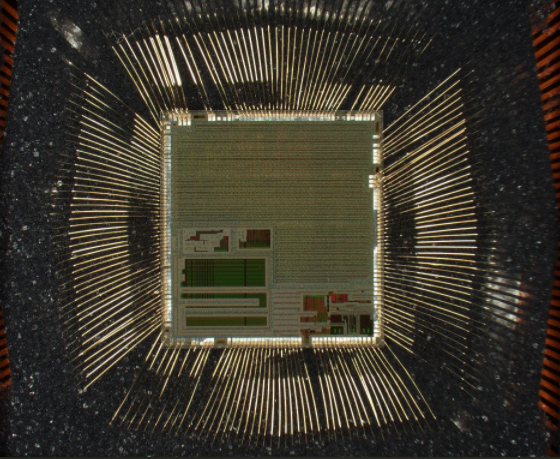

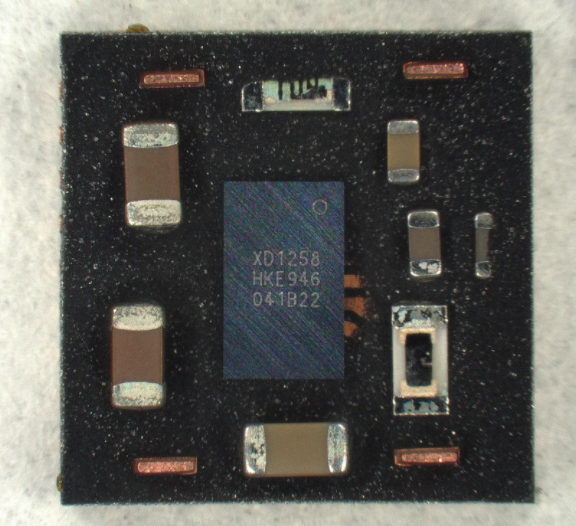

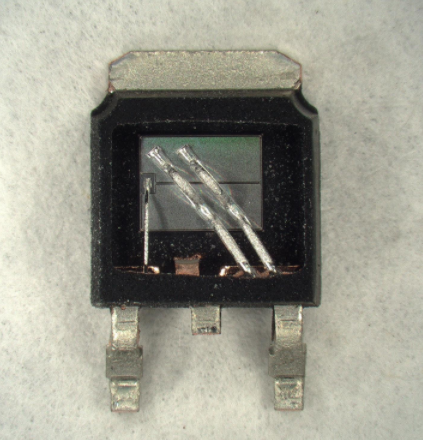

1、光学显微镜(OM)分析：观察芯片表面和内部结构。

2、X射线检测(X-RAY)：分析芯片内部布局和绑定线。

3、扫描电子显微镜(SEM)：提供更高分辨率的表面图像。

4、聚焦离子束(FIB)：用于更准确的切割和分析。

七、芯片开封开盖的参考标准

在进行芯片开封开盖分析时，可以参考以下标准：

GB/T 37720-2019 识别卡 金融IC卡芯片技术要求

GB/T 37045-2018 信息技术 生物特征识别 指纹处理芯片技术要求

GB/T 4937.19-2018 半导体器件 机械和气候试验方法 第19部分：芯片剪切强度

八、结论

芯片开封开盖是半导体行业中一项至关重要的技术，它不仅能够帮助我们深入理解芯片的内部结构和功能，还能够在芯片失效分析中发挥关键作用。随着电子技术的不断进步，芯片开封开盖技术也在不断发展，为电子行业提供了更为精准和高效的分析手段。
