半导体故障分析实验室：为您提供准确细致的半导体故障调查和改进方案

一、引言

在信息技术迅猛发展的今天，半导体产业已经成为促进经济社会进步和维护国防安全的基石。随着半导体技术的不断创新和广泛应用，产品的可靠性和性能稳定性变得至关重要。半导体故障分析实验室运用先进技术进行分析和检测，在发现和解决半导体故障方面发挥关键作用，确保整个行业稳步前进。

二、半导体故障分析流程

1、完成初步的调查后，确认诊断。

当我们接收到一个损坏的芯片时，首先是收集与应用背景、失效模式等有关的所有信息，并进行外观检查以识别任何明显的物理损坏。这一步骤为后续分析提供了重要的初始资料。

2、无损检测

在此阶段，我们会使用X射线、超声波扫描（SAT）、C-SAM等现代技术进行无损检测，以查找潜在的内部分层、裂缝等问题。这些技术可以让我们在不损坏样品的前提下，获取有关故障的关键线索。

3、电检

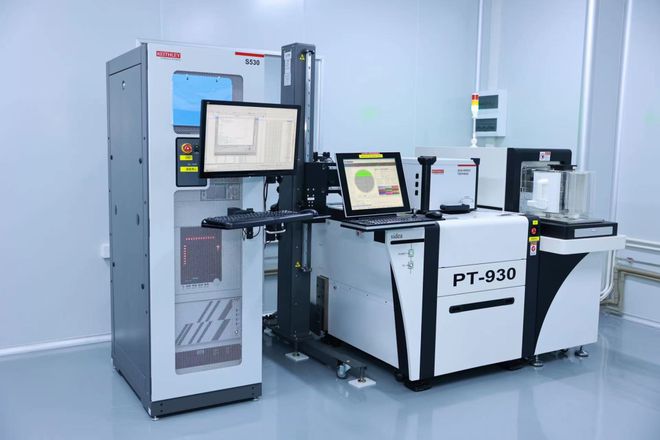

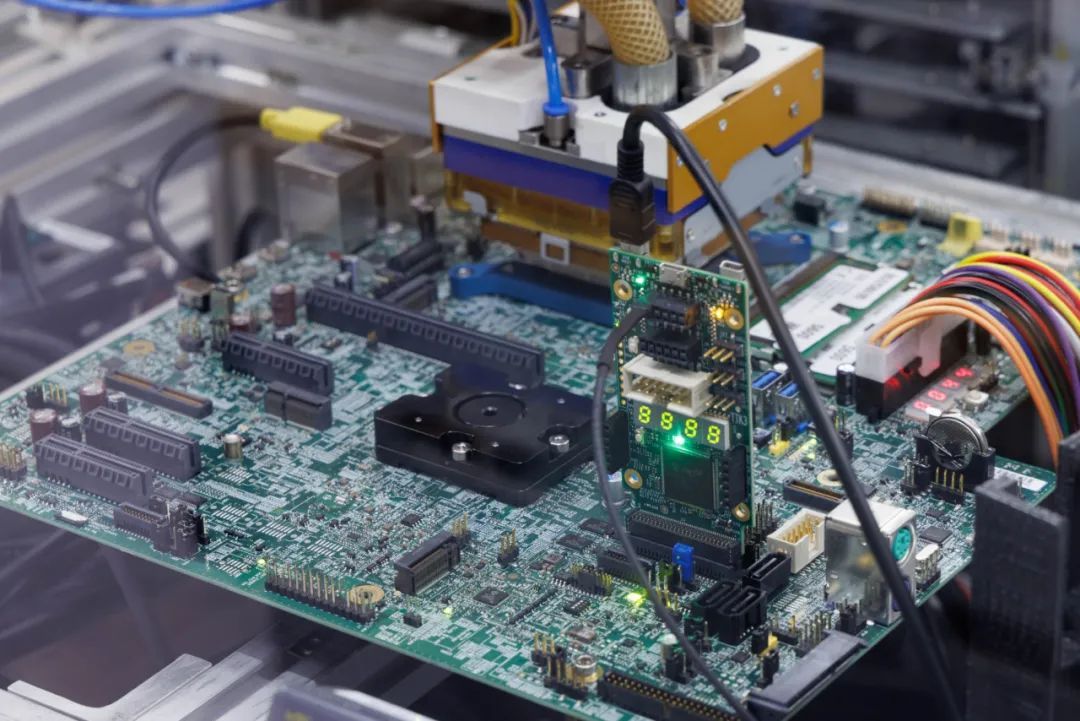

使用万用表、示波器等专业设备对集成电路进行全面的功能和参数检测，以确定其是否正常操作。这个步骤对评估电路性能至关重要。

4、破坏性检查

如果非破坏性检测无法明确问题所在，我们或许需要使用破坏性方法，比如打开封装，以便更彻底地研究内部构造。这有助于我们获取更多有关问题的信息。

5、微观结构探究

借助扫描电子显微镜（SEM）或透射电子显微镜（TEM），我们可以审视微观结构，揭示故障产生的微观机理。这些高分辨率成像技术使我们能够准确地确定问题的根源。

6、化学分析

通过使用能谱分析（EDX）和电子探针等技术，我们可以进行元素和化合物的检测，从而确认是否存在成分异常。这将有助于我们更深入地了解故障的根本原因。

7、综合评估并实施整改方案

根据以上分析的结果，我们会区分各种故障原因和机制，并据此制定相应的整改计划。通过这个过程，我们保证能够提供有针对性的解决方案，以提升产品性能和可靠性。

三、半导体故障常见的分析方法

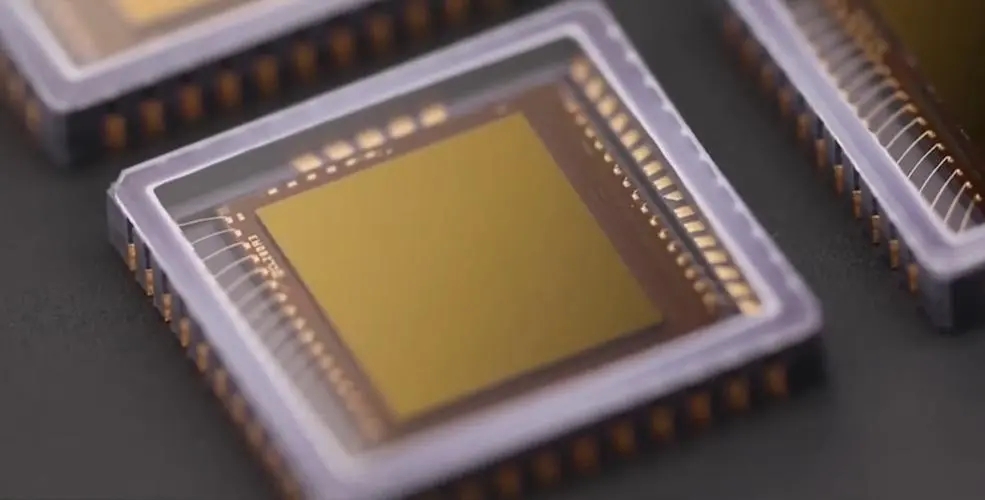

1、Decapping：去除封装材料以显示内部结构。

2、X光检查：用于检测内部结构的完整性和连接情况。

3、超声波显微镜检查（SAT）：使用超声波技术检测内部缺陷。

4、IV 曲线测试：测定电路节点的电流-电压特性。

5、使用显微镜检查微小发光点（EMMI）来定位并检测故障位置。

6、离子束聚焦（FIB）技术：用于精准切割和样品制备。

7、扫描电子显微镜（SEM）：用于高分辨率成像和观察微观结构。

8、能谱分析仪（EDX）用于分析材料的成分。

四、挑选试验室和检测报告

在挑选合适的实验室和检测报告时，需要综合考虑具体需求。比如说，外观检测可以帮助识别裂痕，X光和C-SAM适合用来检查内部分层，而电测试则可以验证电路功能是否正常。

五、准备阶段

在进行故障分析之前，提供详实的样品信息至关紧要，包含尺寸、材质特性、导电性等，同时要明确分析的目标。如需使用特殊的分析方法（如电子显微镜或离子束），还需提供加电方式和电流电压限制等额外细节。

六、结论

半导体故障分析是一项非常专业且复杂的工作，需要依赖高端设备和技术专家的精湛技艺。透过仔细的故障分析，我们能够揭示芯片失效的根本原因，并据此指导设计改进，以提升产品的稳定性和性能。
