PCB/PCBA切片分析：如何锁定电子产品质量命门？

在电子产品追求极致可靠性的今天，任何微小的内部缺陷都可能导致整个系统的失效。作为电子制造业的“质量卫士”，PCB/PCBA切片分析与元器件焊点切片分析技术，以其无可替代的直观性与精确性，成为揭示产品内在质量、诊断失效根源的黄金标准。广东省华南检测技术有限公司凭借深厚的技术积累，聚焦五大核心检测类型，为客户提供从材料、工艺到成品的全方位可靠性保障。

一、 IMC层检测：焊接界面的“双刃剑”

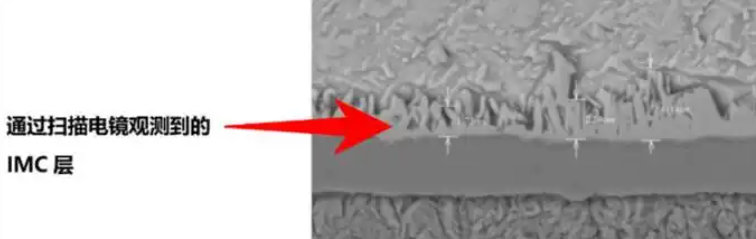

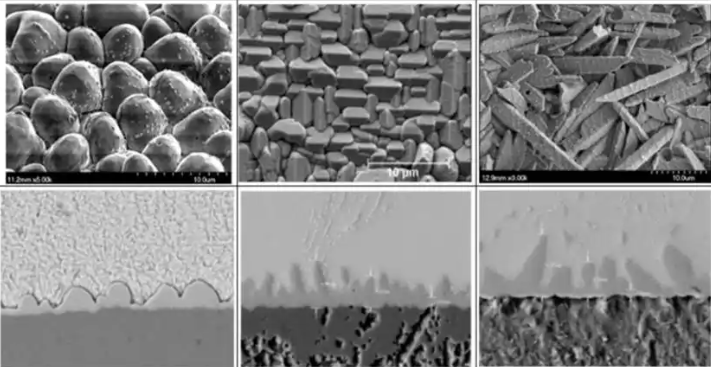

金属间化合物层是焊接过程中焊料与基材铜/镍等在界面处发生冶金反应形成的关键结合层（如Cu6Sn5， Ni3Sn4）。它是电气导通与机械连接的桥梁，但其质量直接关乎焊点寿命。

检测价值：IMC层的分析是焊点切片分析的精髓所在。

IMC过薄（<0.5μm）：表明焊接热量不足，预示着冷焊、虚焊风险，结合力弱，易发生早期失效。

IMC过厚（>4μm）或不均：IMC本身质脆，过厚的IMC层会成为应力集中点，显著降低焊点抗热疲劳能力，在温度循环中微裂纹优先在此萌生并扩展。

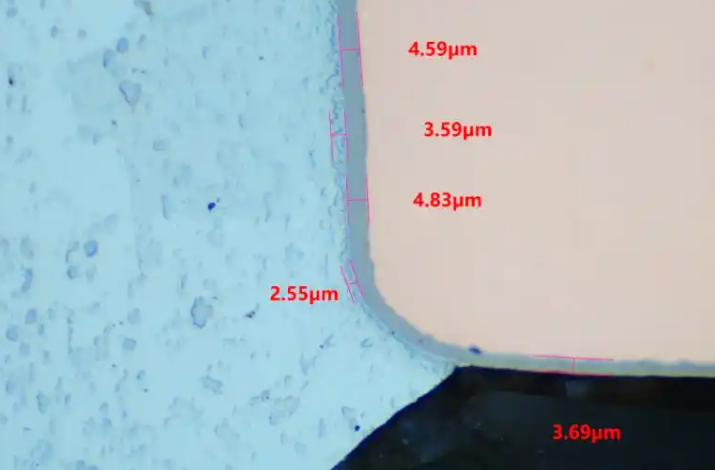

华南检测方案：我们通过高精度焊点切片分析制备完美截面，结合扫描电镜（SEM）与能谱仪（EDS），不仅精确测量IMC厚度，更分析其形貌、连续性及元素组成，为客户精准优化回流焊温度曲线提供决定性数据。

二、 焊点空洞分析：隐藏在连接处的“定时炸弹”

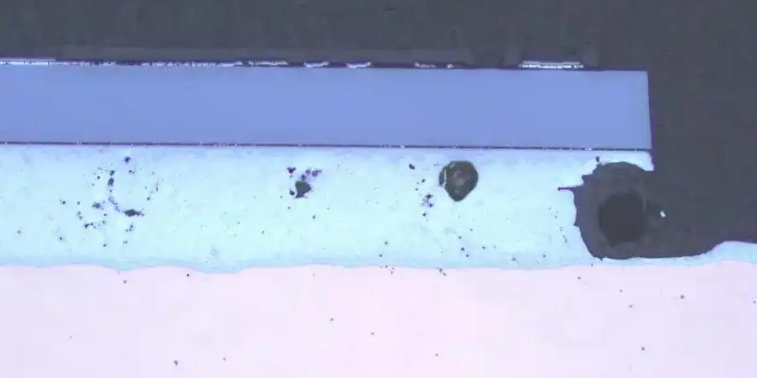

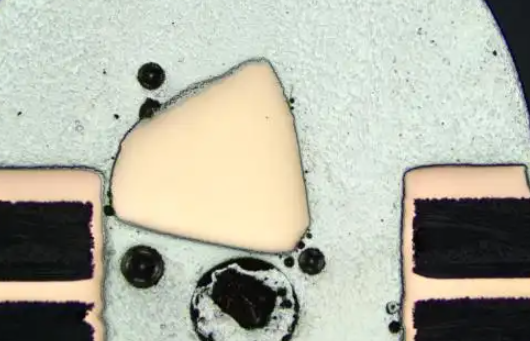

焊点内部由气体逸出或润湿不良形成的未填充区域即为空洞。它们会减少有效导电/导热面积，并在内部造成应力集中，严重影响焊点的机械强度与长期可靠性。

检测价值：空洞的危害程度与其位置、大小和数量密切相关。

界面空洞：位于焊点与PCB焊盘或元件端子结合处的空洞，危害最大，会直接导致连接失效。

中心空洞：虽有一定容限，但过大或过多的空洞会阻碍散热，引起局部过热，并改变高频信号传输路径。

华南检测方案：依据IPC-A-610等国际标准，我们通过PCB/PCBA切片分析对BGA、CSP等关键焊点进行空洞统计与量化分析（如空洞面积比、位置分布），准确判断产品是否符合汽车电子（通常要求≤25%）或军工等高可靠性领域的要求，并帮助客户追溯空洞成因，优化钢网设计与焊接氛围。

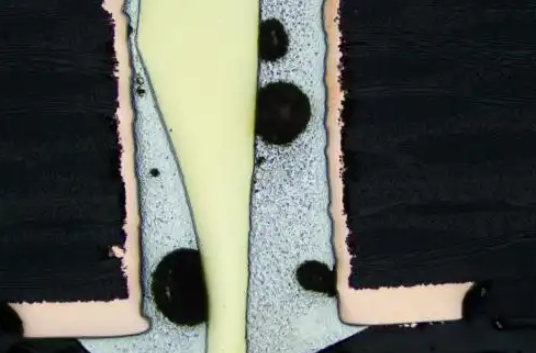

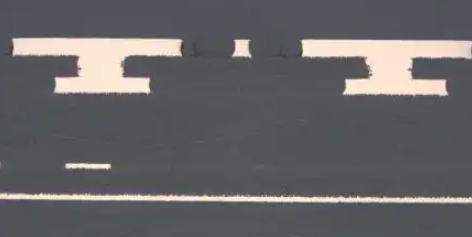

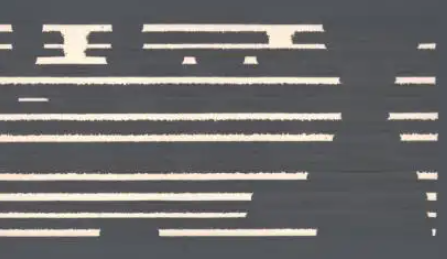

三、 通孔、盲孔、埋孔质量检测：PCB层间互连的“生命线”

通孔、盲孔和埋孔是实现PCB多层电路电气互连的核心通道。其质量直接决定了信号传输的完整性与板件的结构可靠性。

检测价值：在高密度互连板中，微孔的质量是信号损耗和短路断路的主要诱因之一。

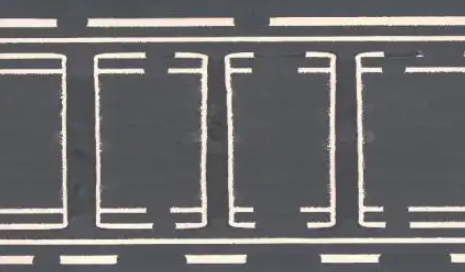

镀铜完整性：检测孔壁铜镀层是否均匀、连续、无空洞或裂缝。孔铜断裂会导致电路完全开路。

几何结构精度：对于盲孔和埋孔，需精确检测其深度、直径和位置，确保与设计一致，避免因钻深不足或过深导致层间连接不良或信号反射。

华南检测方案：我们的切片分析服务能清晰暴露孔内的微观结构，精确测量孔铜厚度，评估其均匀性，并观察是否存在“灯芯效应”、树脂腻污等工艺缺陷，为PCB制造商及组装厂提供强有力的质量证据。

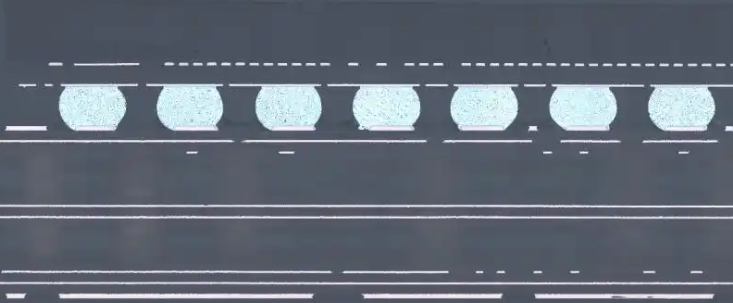

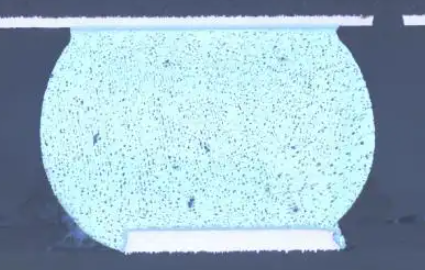

四、 BGA焊球检测：高密度封装的“阿喀琉斯之踵”

BGA封装因其高I/O密度被广泛应用，但其焊点完全不可见，使得切片分析成为评估其焊接质量的“终极手段”。

检测价值：BGA焊球的失效将导致芯片功能完全丧失。

焊接界面质量：检查焊球与PCB焊盘及元件基板两侧的IMC形成状况与结合是否良好。

焊球形态与一致性：评估焊球的高度、直径、共面性以及是否存在桥接、球窝裂纹等缺陷。

内部缺陷排查：精准定位焊球内部的空洞、裂纹，并分析其是否处于危险区域。

华南检测方案：东省华南检测拥有丰富的BGA焊点切片分析经验，能为客户提供从单个焊球到整排焊球的截面信息，精准诊断诸如“头枕效应”裂纹、界面分离等典型失效模式，是解决BGA相关功能故障的最权威方法。

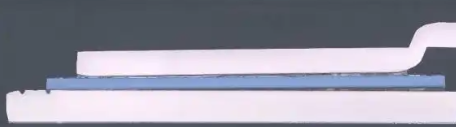

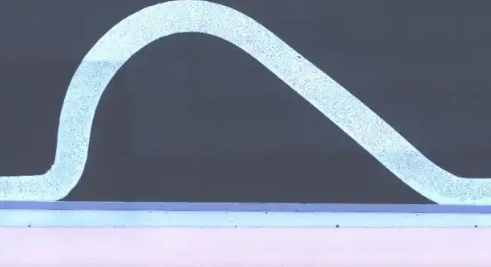

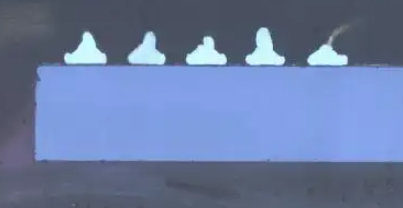

五、 焊点形态与表面质量检测：焊接工艺的“晴雨表”

焊点的外部形态是其内部质量与焊接工艺合理性的最直接反映。一个健康的焊点应具备良好的润湿性和光滑的外观。

检测价值：不良的焊点形态是众多潜在失效问题的前兆。

润湿性评估：良好的润湿表现为焊料与焊盘交界处呈凹面弯月形，接触角小。润湿不良则接触角大，表明焊盘氧化或助焊剂活性不足。

缺陷识别：识别桥接、锡珠、拉尖、焊料球等可见缺陷，这些缺陷可能引起短路或信号干扰。

工艺反馈：通过分析焊点形状，可以反向推断回流焊/profile设置、焊膏印刷量是否恰当，为SMT工艺优化提供直接依据。

华南检测方案：我们的分析不仅停留在二维截面。通过序列切片或倾斜截面技术，我们可以对焊点进行三维层面的形态重建与评估，为客户提供一份关于焊接质量的“全面体检报告”。

结语：以精准数据，铸就可靠性基石

PCB/PCBA切片分析与元器件焊点切片分析绝非简单的“切割与观察”，它是一项融合了材料科学、工艺知识与精密操作的系统工程。东省华南检测技术有限公司，作为您可靠的合作伙伴，致力于通过这五大核心检测类型，将微观世界的质量隐患暴露于无形。

我们坚信，每一份精准的检测报告，都是提升您产品可靠性、赢得市场信任的坚实一步。

如果您正面临焊接质量挑战，或需要对您的产品进行权威的可靠性验证，请立即联系我们。广东省华南检测技术有限公司的技术专家团队将为您提供专业的检测方案与快速高效的咨询服务！
