电机轴断裂频繁？华南检测为您揭秘背后真相并提供解决良方

在现代工业生产中，电机轴作为关键零部件，其可靠性直接关系到设备的稳定运行和企业的经济效益。然而，电机轴断裂事故时有发生，给企业带来巨大的经济损失和安全隐患。华南检测技术有限公司，作为一家拥有 CMA/CNAS 资质的专业检测机构，凭借其专业的技术团队、先进的检测设备和丰富的行业经验，为客户提供全面、精准的电机轴断裂失效分析服务，助力企业破解材料失效隐患，保障生产运营的顺畅。

一、全面细致的分析流程，精准定位断裂原因

（一）断口形貌与成分分析

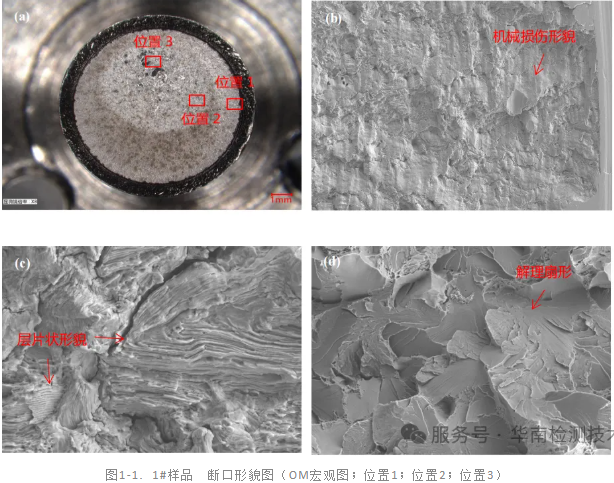

收到故障轴后，华南检测的工程师首先进行外观观察，发现故障轴样品断裂均发生在轴直径突变的凹槽 R 角位置，此处易发生应力集中。然后利用扫描电子显微镜观察断口微观形貌，如发现某些样品断口位置存在明显机械损伤形貌，此处刮擦严重，断口原始形貌已被破坏，为裂纹起始位置；另一位置存在明显层片状形貌，疑为片状珠光体组织；还有一位置可见明显解理扇形，为最终断裂区。

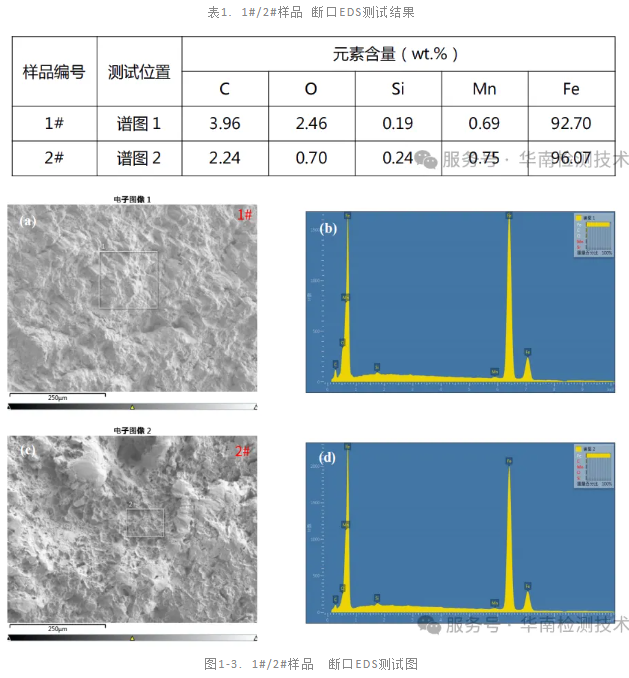

同时，采用 EDS 能谱仪检测断口元素成分，排查是否因杂质元素偏聚或腐蚀等原因导致断裂，检测结果表明故障轴断口均未见明显异常元素。

（二）金相组织分析

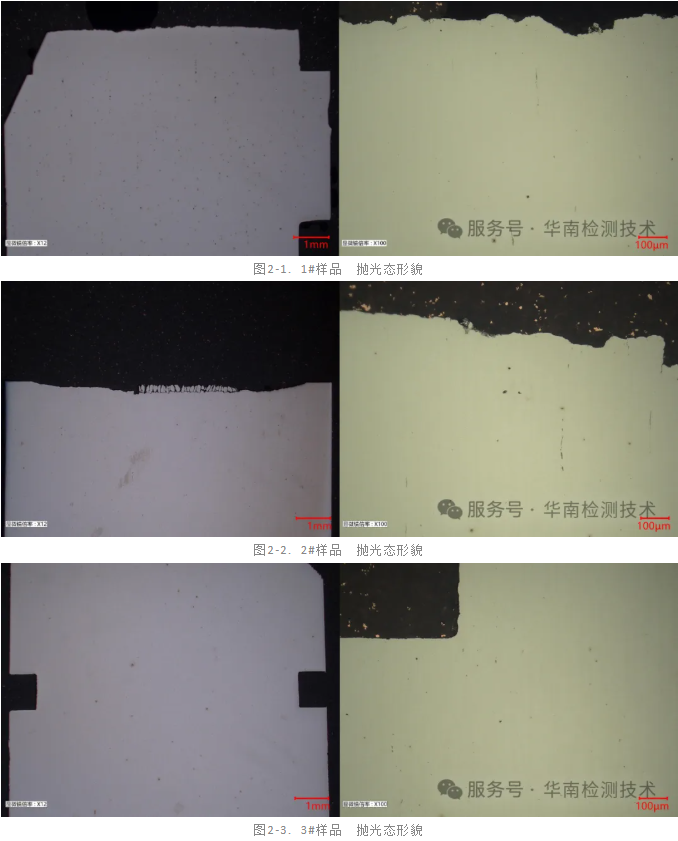

按照标准方法取故障轴断裂位置截面和老轴凹槽位置镶嵌制样，研磨抛光后在光学显微镜下观察。观察到故障轴样品可见少量硫化物类夹杂和球状氧化物类夹杂，老轴样品可见少量球状氧化物类夹杂。

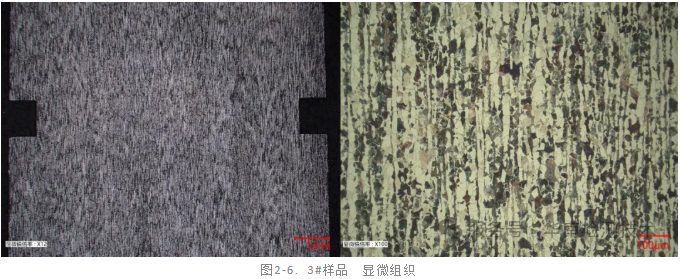

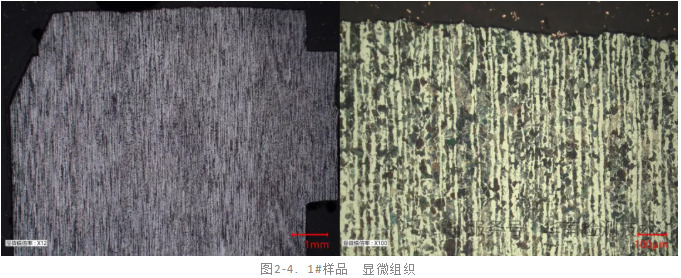

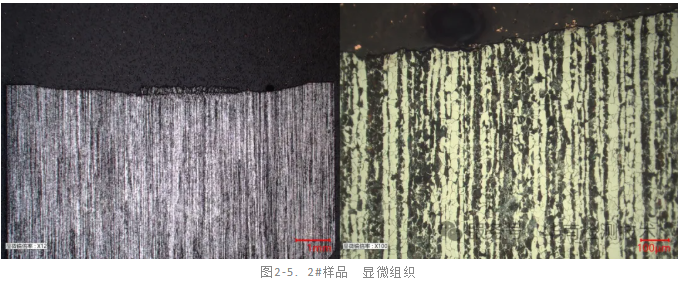

将样品腐蚀后观察金相组织，发现各样品均为带状组织，铁素体和珠光体沿锻轧方向呈明显带状分布。按 GB/T 34474.1-2017 标准，对样品带状组织进行评级，确定带状组织严重程度。此外，样品最终组织为铁素体 + 珠光体，说明样品未进行调质处理，不能充分发挥 45# 钢使用性能。

（三）材质成分分析

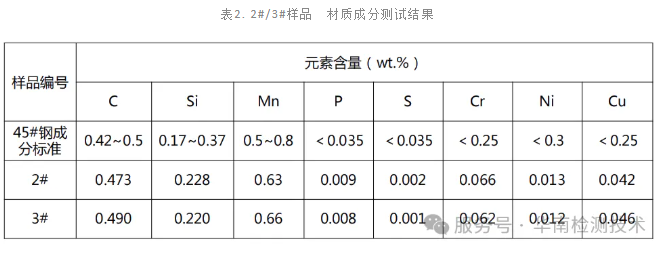

采用直读光谱仪对故障轴和老轴进行材质成分检测，验证其是否符合设计和制造标准要求，排查因材质成分不合格导致的性能不足而引发断裂的可能性。检测结果表明，检测的故障轴和老轴材质成分均未见明显异常。

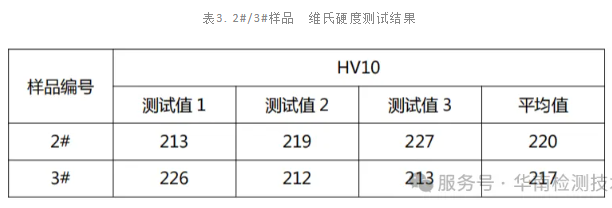

（四）维氏硬度测试

选择故障轴和老轴进行维氏硬度测试，分析其硬度分布是否均匀，是否存在硬度异常区域。通过硬度测试，可进一步了解材料的性能状况，硬度不足或不均匀可能暗示着材料热处理工艺存在问题，进而影响电机轴的抗断裂能力。测试结果表明，故障轴和老轴心部硬度未见明显差异。

通过以上一系列全面细致且相互关联的分析流程，华南检测能够综合各种检测结果，精准定位电机轴断裂的根本原因，为客户提供详细准确的失效分析报告和针对性的改进措施。

二、华南检测：专业资质与技术实力并肩

华南检测配备了业界进口的测试设备，如扫描电子显微镜、直读光谱仪、维氏硬度计等，为电机轴断裂失效分析提供了坚实的硬件支持。专业的失效分析专家团队，成员均具备深厚的材料学、力学等专业背景和丰富的实践经验，能够综合运用各种检测手段和分析方法，对电机轴断裂失效案例进行深入剖析，准确找出断裂的根本原因。

华南检测：http://www.gdhnjc.com/websiteMap

三、成功案例：汽车制造行业的信赖之选

在汽车制造领域，某知名汽车制造商的电机轴频繁出现断裂故障，严重影响了汽车的生产和质量。该企业紧急联系华南检测寻求帮助。华南检测迅速组织专家团队，运用专业的检测设备和技术手段，对故障电机轴进行全面深入的分析，最终确定断裂原因是电机轴材料存在带状组织缺陷且未进行调质处理，导致其力学性能偏低，在使用过程中无法承受复杂的应力工况而发生断裂。基于分析结果，华南检测为该企业提供了详细的工艺改进建议，包括正火处理和调质处理的具体工艺参数。企业按照建议实施改进后，电机轴断裂问题得到了有效解决，生产得以恢复正常，产品质量也得到了显著提升。

四、选择华南检测的四大理由

1. 权威资质与精准检测 ：拥有 CMA/CNAS 资质，检测数据具有国际权威性和公信力，确保客户获得准确可靠的分析结果。
2. 先进设备与专业团队 ：配备业界进口的测试设备，经验丰富专家团队提供专业、深入的分析服务，精准定位电机轴断裂原因。
3. 高效服务与快速响应 ：优化服务流程，快速响应客户需求，及时交付分析报告，助力企业快速解决生产难题。
4. 丰富经验与行业口碑 ：多年行业经验积累，成功解决众多复杂电机轴断裂失效案例，在行业内树立了良好的口碑。
