‌在电子制造领域，PCB 板的质量直接关系到电子产品的性能与可靠性。然而，在实际生产过程中，PCB 板拒焊问题时有发生，严重影响产品的生产效率和质量。作为专业的电子元器件检测机构，华南检测实验室通过OM+SEM/EDS+FTIR+润湿性实验四维联检技术，不仅锁定真凶，更揭开了PCB制造业集体忽视的焊盘氧化与污染协同致死机制。对 PCB 板拒焊失效问题进行深入分析，为客户提供精准的检测服务和有效的解决方案。

一、拒焊失效分析：专业检测流程，深度剖析原因

（一）外观检查：初步洞察，发现问题端倪

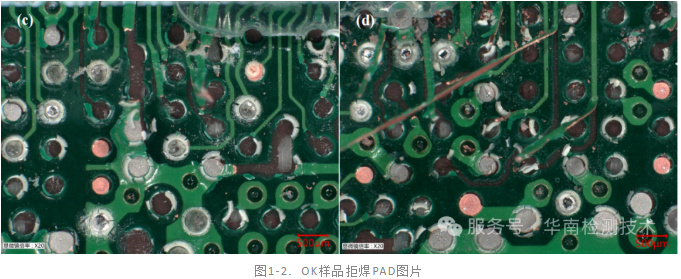

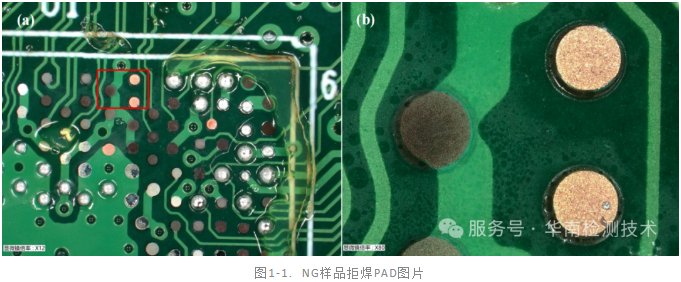

在光学显微镜下对 NG 样品进行外观检查，发现 NG 样品存在少量上锡和完全未上锡的 PAD，OK 样品拆除 CPU 后也有类似现象。这一初步检查结果为后续的深入分析提供了关键线索。

（二）SEM&EDS 测试：微观解析，确定成分异常

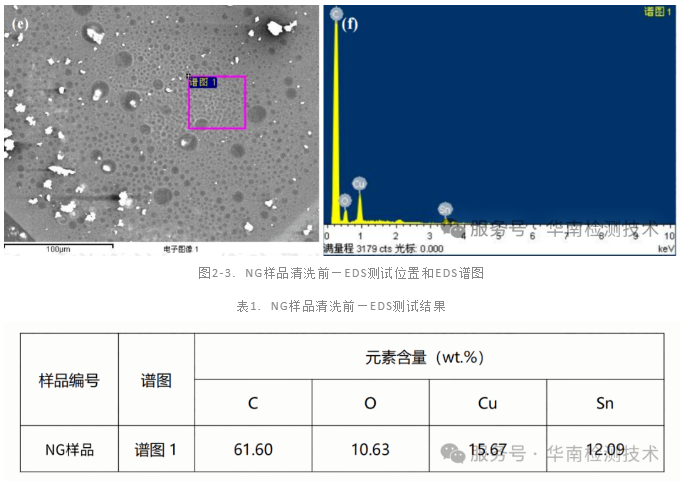

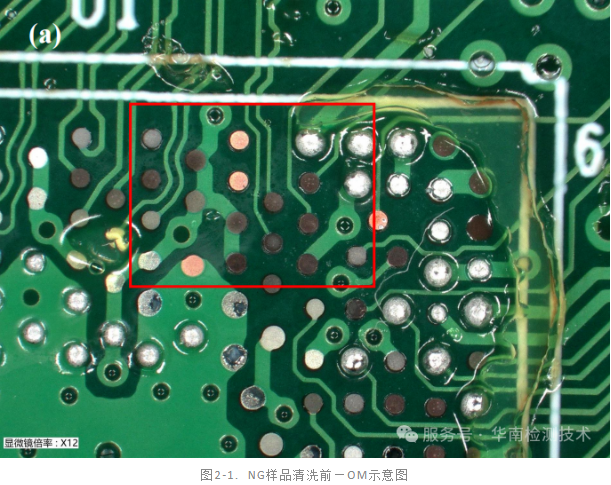

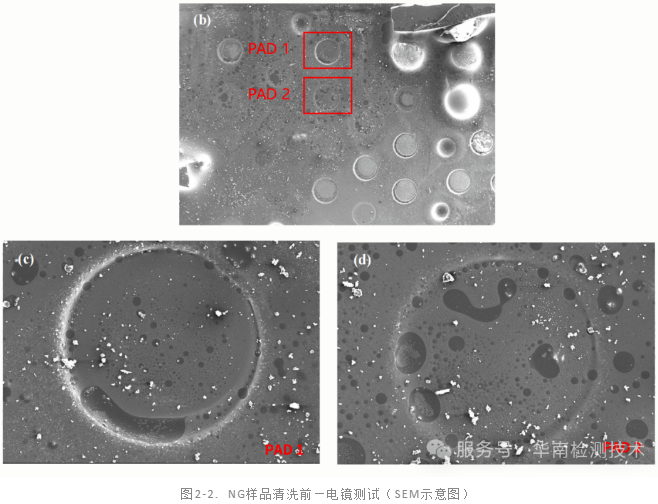

通过 SEM&EDS 测试，对 NG 样品拒焊 PAD 区域进行成分分析。切取NG样品拒焊PAD区域喷金处理后放入扫描电镜观察，测试结果显示，拒焊PAD表面存在大量异物附着，异物除C/O元素外，未见其他异常元素。

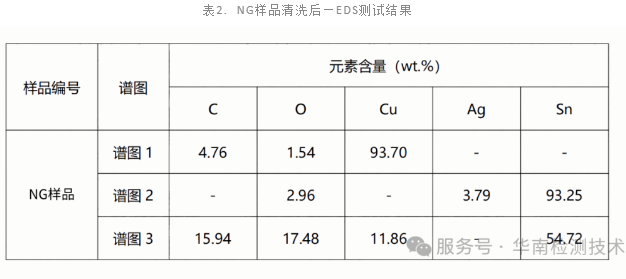

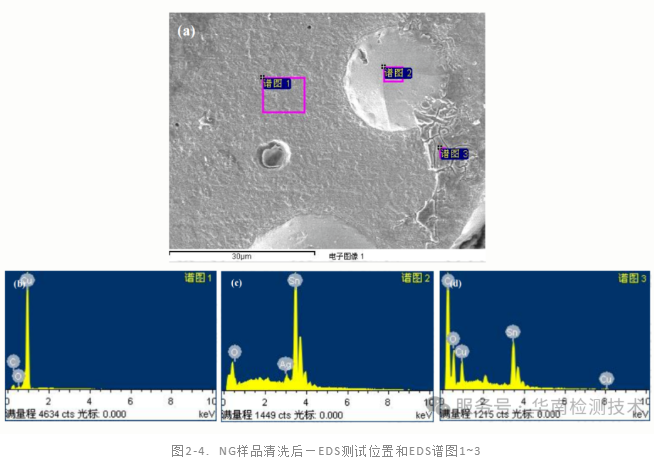

将NG样品采用异丙醇清洗后再次放入扫描电镜中检测成分，异物已基本去除，PAD表面除烧录C/O外，未见其他明显异常元素。

（三）FTIR 测试：深度追溯，锁定异物成分

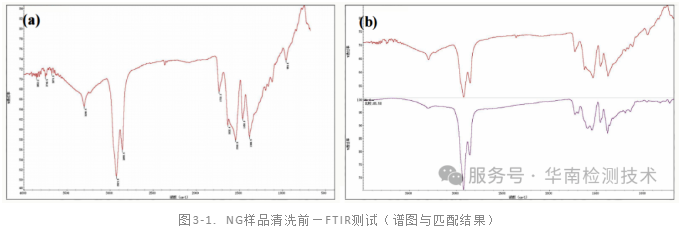

采用 FTIR 测试对 NG 样品清洗前的异物成分进行分析，结果显示异物主要成分为助焊剂（SMA FLUX），相似度高达 85.58%。这一发现为确定拒焊原因提供了重要依据。

（四）润湿性测试：精准评估，验证焊盘性能

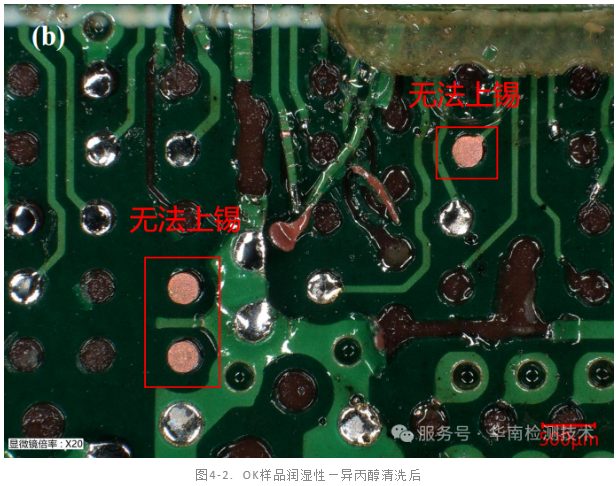

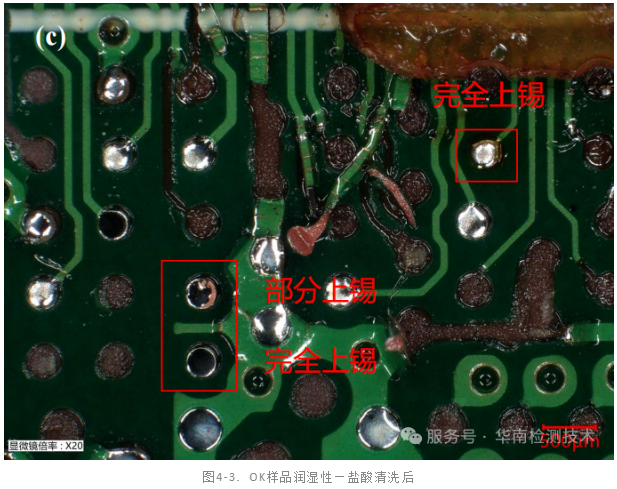

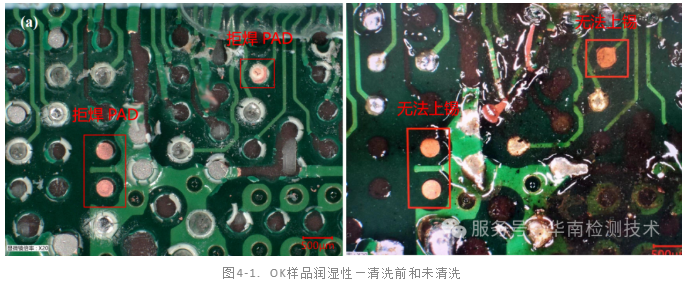

对 OK 样品拒焊 PAD 区域进行润湿性测试，发现拒焊 PAD 均无法上锡。即使在异丙醇清洗后，润湿性仍未得到改善。然而，经过盐酸清洗后，部分 PAD 的润湿性得到显著提升。这表明焊盘表面的氧化层或其他污染物是导致拒焊的关键因素。

二、华南检测：专业检测技术，权威分析能力

华南检测技术有限公司作为电子元器件检测领域的权威机构，拥有 CMA/CNAS 双重资质认证，确保检测结果的权威性和公信力。公司配备了先进的检测设备，如光学显微镜、电子显微镜、直读光谱仪、傅里叶变换红外光谱仪等，能够全面、精准地分析 PCB 板拒焊失效原因。

华南检测：https://www.gdhnjc.com/news_x/306.html

三、解决方案与建议：针对性措施，预防失效问题

（一）优化焊接工艺

根据分析结果，建议优化焊接工艺参数，确保焊料能够充分润湿焊盘。调整焊接温度和时间，以提高焊接质量。

（二）加强焊盘表面处理

建议加强对 PCB 板焊盘表面的处理，减少氧化层的形成。例如，采用适当的清洗工艺，去除焊盘表面的助焊剂残留和其他污染物，提高焊盘的可焊性。

（三）严格质量控制

在生产过程中，加强原材料质量控制和生产过程监控，确保 PCB 板的焊盘表面质量。增加成品抽检频次，对焊盘的润湿性和上锡情况进行严格检测，防止不合格产品流入市场。

（四）改进助焊剂使用

针对助焊剂残留导致的拒焊问题，建议优化助焊剂的使用量和种类，选择低残留、易清洗的助焊剂，减少其对焊盘表面的影响。
