华南检测深度剖析 SMT导电泡棉翘焊接不良失效原因

在电子制造领域，SMT 导电泡棉因其良好的导电性和弹性，被广泛应用于 EMI 对策、电路接地与接触以及缓冲效果等方面。然而，在实际使用过程中，SMT 导电泡棉却时常出现起翘和焊接不良的问题，严重影响产品的质量和可靠性。华南检测技术有限公司凭借专业的技术团队和先进的检测设备，对SMT导电泡棉翘焊接不良问题进行深入分析，旨在为客户提供精准的失效原因分析和解决方案。

一、失效原因深度剖析：专业检测流程定位问题根源

（一）外观检查：初步筛选，洞察表面特征

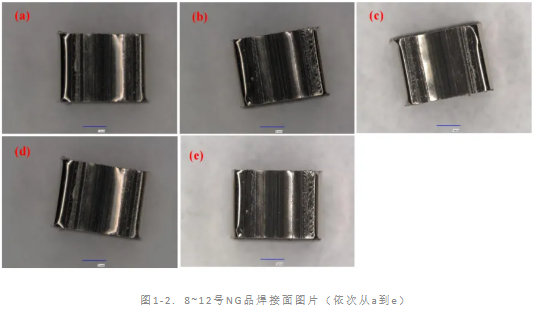

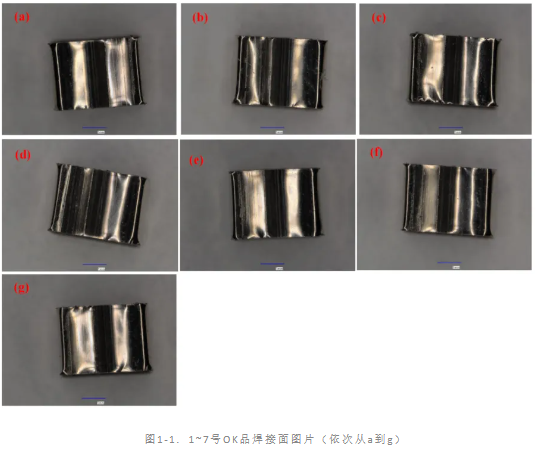

借助光学显微镜对 1~12 号 SMT 导电泡棉样本进行细致的外观检查，结果显示所有样本的焊接面均未呈现明显缺陷。这一发现为后续的检测环节筑牢了基础，表明问题的根源可能隐藏于更为隐蔽的层面。

（二）可焊性测试：精准评估焊接性能差异

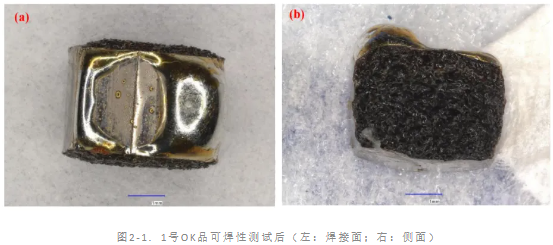

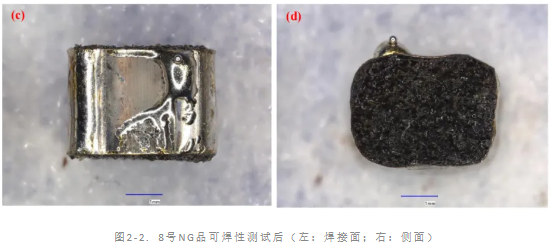

选取 1 号合格品与 8 号不良品实施可焊性测试。测试发现，1 号合格品的上锡状况良好，而 8 号不良品的上锡量明显偏少。如此显著的差异指向一个关键事实：不良品在焊接性能上存在明显缺陷，而这一缺陷或与后续揭示的污染物存在密切相关。

（三）回流焊模拟检测：真实还原焊接场景，验证工艺影响

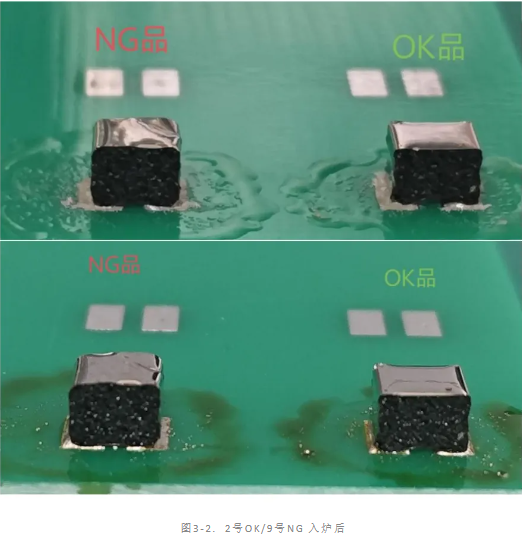

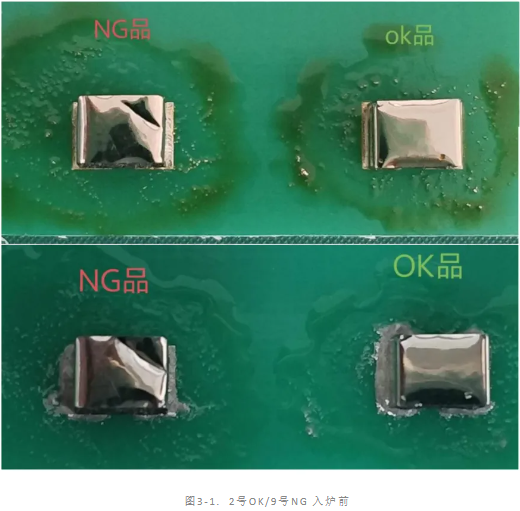

对 2 号合格品与 9 号不良品进行回流焊模拟测试，结果显示两者在经历回流焊工艺后，焊接部位均未出现起翘等异常现象。这一检测环节巧妙地排除了焊接工艺参数异常的干扰，进一步缩窄了问题根源的排查范围，将焦点锁定在材料本身的特性及潜在污染物上。

（四）SEM/EDS 检测：微观层面揭示异物特性

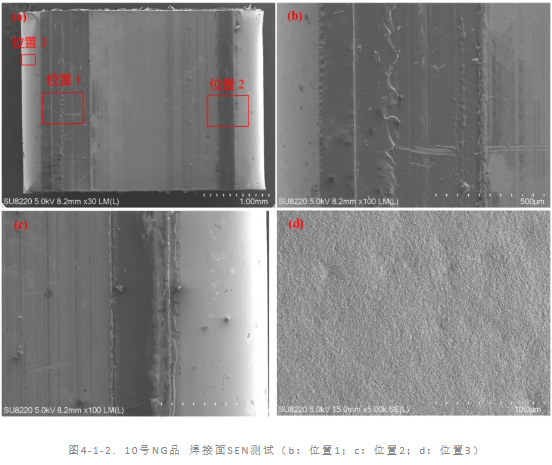

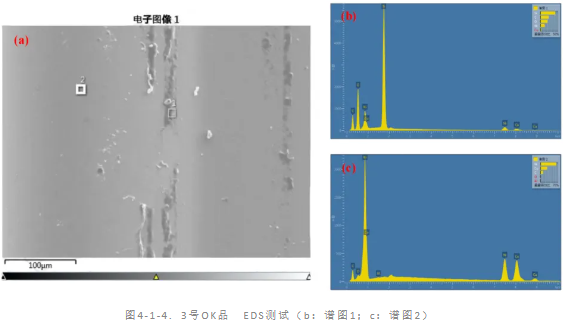

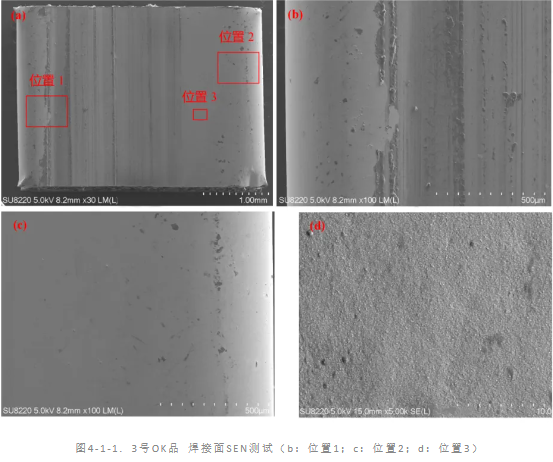

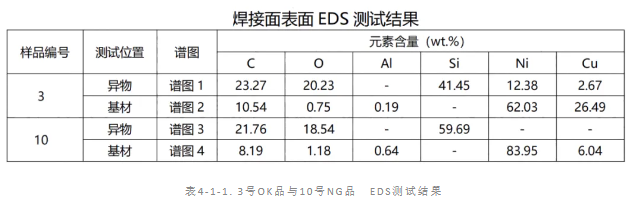

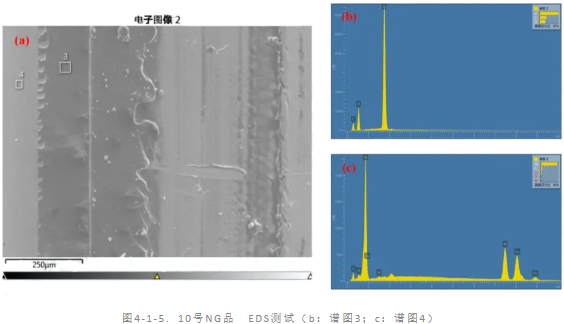

表面 SEM & EDS ：在扫描电镜下对 3 号合格品与 10 号不良品的焊接面进行观察，发现两者正常基材位置的形貌无明显差异，然而焊接面上均存在异物附着，且 10 号不良品表面异物的量远超 3 号合格品。EDS 检测结果更是一针见血，指出这些异物主要由 C/O/Si 等异常元素构成，与正常基材成分形成鲜明对比。

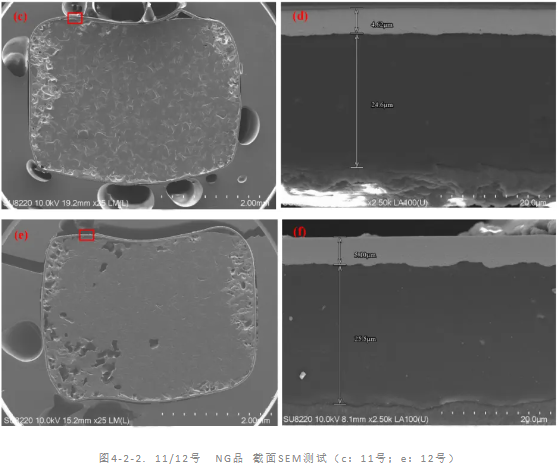

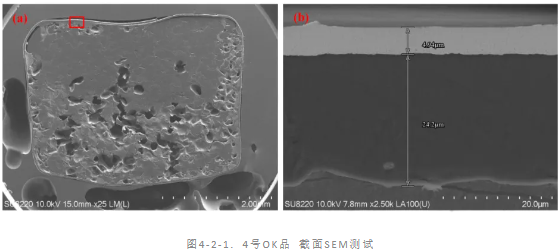

截面 SEM & EDS ：进一步对 4 号合格品以及 11、12 号不良品进行截面制样与 SEM 观察。在截面微观视图下，合格品与不良品的 PI 层 / 铜镍层厚度差异一目了然。截面分析不仅丰富了检测维度，更为深入探究异物对焊接质量的影响提供了关键证据。

（五）FTIR 分析：锁定异物成分，精准溯源

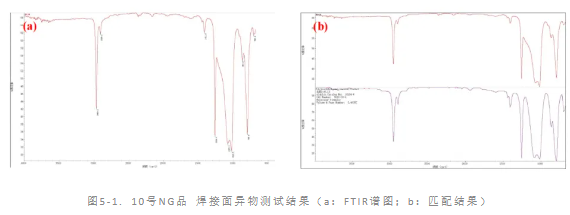

为精准识别 10 号不良品焊接面异物的化学成分，华南检测运用 FTIR 技术进行深入分析。结果显示，该异物与聚二甲基硅氧烷（Polydimethylsiloxane）的匹配度高达 95.15%，成功锁定硅油为导致焊接不良的关键异物。

（六）深度溯源：挖掘硅油污染根源，完善失效分析链条

基于上述检测结果，华南检测技术专家推断，SMT 导电泡棉起翘的根本原因在于焊接面受到硅油污染。在焊接过程中，硅油于高温作用下发生分解，产生气体或形成阻碍层，无情地阻断了焊接过程的正常推进。不良品因焊接面硅油附着量过多，焊接时遭遇更大的阻碍，最终呈现出明显的起翘不良现象。

华南检测：http://www.gdhnjc.com/websiteMap

二、华南检测：电子制造领域的质量守护者

华南检测技术有限公司，作为电子元器件失效分析领域的权威机构，拥有 CMA/CNAS 双重资质认证。我们配备业界先进的测试设备，汇聚了一批经验丰富的专家和工程师，他们能够运用先进的检测技术和丰富的实践经验，精准分析各种复杂失效现象，为企业提供全面的技术支持。

三、定制服务与解决方案：满足多样需求，助力客户攻克难题

华南检测深知不同客户在 SMT 导电泡棉翘焊接不良检测方面可能有着各异的定制化需求。我们专业的技术团队能够依据客户的特定要求，量身定制适宜的检测方案。无论客户面临的是小批量的实验室检测需求，还是大规模生产线上的质量把控挑战，华南检测都能凭借其深厚的行业经验与技术实力，提供高效、精准的检测服务，全方位满足客户的个性化需求。

四、结论与行动引导：选择华南检测，护航产品质量

华南检测技术有限公司依托专业的技术团队、先进的检测设备以及 CMA/CNAS 双重资质，为电子制造企业提供精准可靠的 SMT 导电泡棉翘焊接不良失效分析服务。我们从材料特性、工艺参数到污染物影响等多维度深入探究，只为助力客户攻克 SMT 导电泡棉焊接质量难题，提升产品可靠性和市场竞争力。

如果您正为 SMT 导电泡棉翘焊接不良问题所困扰，或对相关检测服务存在任何疑问，华南检测专家团队随时待命，为您提供专业、高效的检测分析服务。立即联系华南检测，开启您的质量提升之旅。
