pcb表层耐电压是什么
PCB表层耐电压是指PCB(Printed Circuit Board,印刷电路板)的外层绝缘材料或覆盖层在高电压条件下能够承受的最大电场强度或电压值。它表示了PCB表层绝缘材料的绝缘能力以及防止绝缘击穿的能力。

PCB表层通常由绝缘材料(如FR-4、聚酰亚胺等)构成,用于覆盖和保护PCB的内部电路结构。在实际应用中,PCB可能会暴露于高电压环境,例如电源线、电力系统等。因此,为了确保产品的安全性和可靠性,PCB表层需要具有足够的耐电压能力。

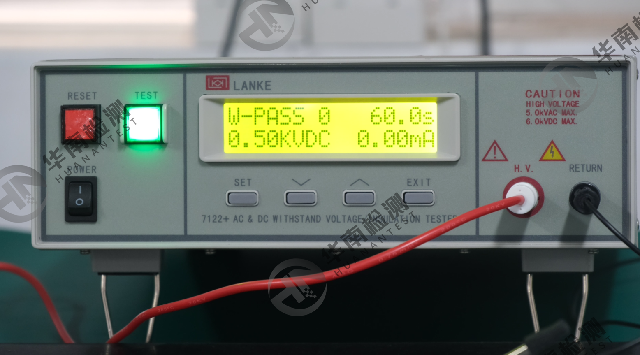

PCB表层耐电压的测量通常使用工频耐压试验(也称为击穿电压试验)进行。在测试过程中,施加一定的电压或电场强度到PCB表层上,并持续一段时间,观察是否发生绝缘击穿现象。耐电压测试结果以击穿电压值或电压等级来表示。
常见的PCB表层耐电压等级常用单位是伏特(V)或千伏(kV)。例如,一个PCB表层耐电压等级为500V表示该PCB表层能够安全地承受500V的电压而不发生绝缘击穿现象。
具体的耐电压等级要求因应用领域和产品需求而有所不同。不同行业和国家可能有特定的标准和规范,规定了PCB表层的最低耐电压要求。通常,高压设备或电力系统要求PCB表层具有更高的耐电压等级,以确保其在高压环境下的安全运行。
总而言之,PCB表层耐电压是指PCB外层绝缘材料或覆盖层能够承受的最大电场强度或电压值,用以衡量PCB表层的绝缘能力和防止绝缘击穿的能力。这一参数对于确保产品的安全性和可靠性至关重要,并且需要符合相关的标准和规范要求。
