电子行业环境可靠性试验：温度循环测试

在电子行业竞争激烈的市场中，产品可靠性至关重要。温度循环测试作为环境可靠性试验的关键环节，对保障电子产品质量具有不可替代的重要性。本文将深入探讨温度循环测试的核心要点，以及广东省华南检测技术有限公司（简称华南检测）如何凭借其CMA/CNAS资质与业界先进的测试设备，为电子行业提供温度循环测试服务。

一、温度循环测试简介

温度循环测试通过模拟产品在实际使用中可能遇到的温度变化，评估电子芯片、封装器件等在反复温度变化下的性能衰减或故障情况。测试在专业环境试验箱中进行，按照预设的高温和低温条件循环，通常在-40℃到+125℃之间，循环次数一般在100到1000次不等。

二、华南检测的设备优势

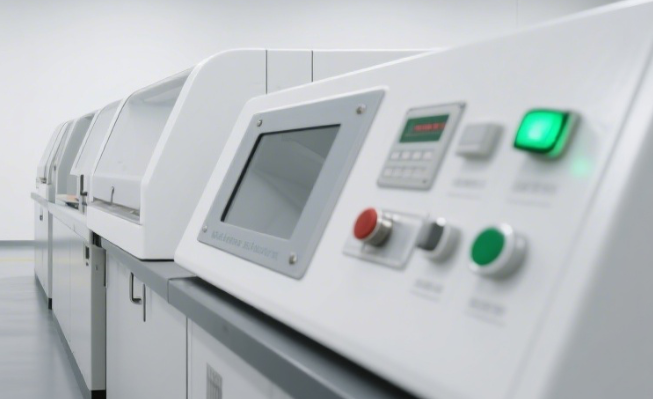

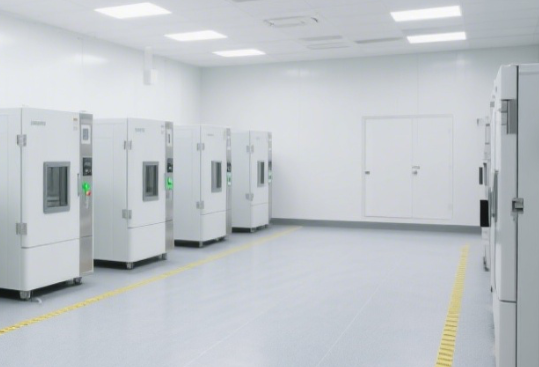

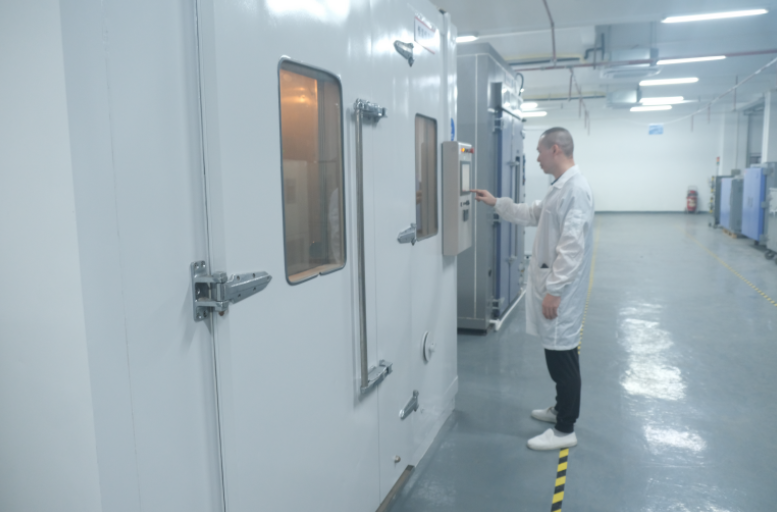

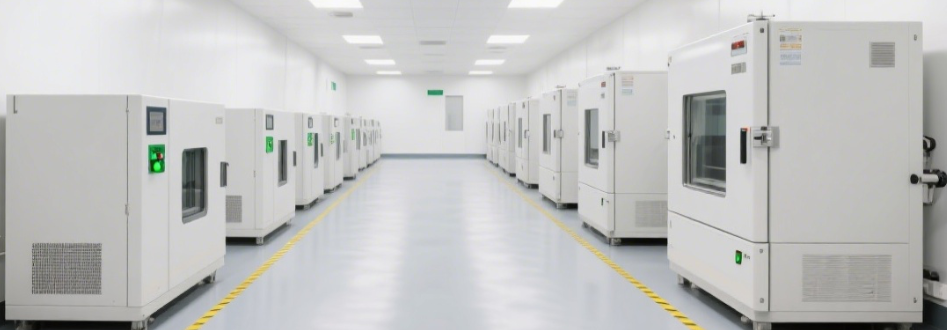

华南检测配备了业界先进的测试设备，包括温度循环试验箱和热冲击试验箱。温度循环试验箱采用先进制冷和加热技术，温度变化速率一般在1-5℃/min。热冲击试验箱采用两箱体或三箱体设计，通过快速转移样品篮，实现极高的温度变化速率，可达15℃/min以上，甚至超过30℃/min。

三、温度循环与热冲击的区别

温度变化速率：温度循环变化速率较慢（1-5℃/min），适用于一般温度变化环境；热冲击提供极高的变化速率（>15℃/min），适用于极端温度变化场景。

测试目的：温度循环评估长期可靠性；热冲击检测在极短时间内承受剧烈温度变化的能力。

设备结构：温度循环试验箱为单箱体设计；热冲击试验箱多为两箱体或三箱体结构。

应用场景：温度循环适用于消费电子、汽车电子等领域；热冲击在航空航天、军工等领域应用广泛。

四、试验目的

模拟现实使用环境：电子设备在实际使用中会经历各种温度变化场景。温度循环测试通过在实验室中模拟这些温度变化，提前预知产品在实际使用中的可靠性表现，从而为产品设计和改进提供依据。

检测材料与部件的稳定性：电子产品由多种材料制成，不同材料的热膨胀系数存在差异。温度循环过程中，材料会因膨胀和收缩产生应力，长期的温度变化易导致材料性能下降或部件失效。

验证产品设计的可靠性：在产品设计阶段，工程师会采用各种设计策略来提高产品的可靠性。温度循环测试可验证这些设计措施的有效性，帮助工程师发现潜在的设计缺陷并进行改进。

五、试验原理

应力产生与失效机制：当环境温度发生变化时，电子产品的不同材料组分会因为热膨胀系数的差异而产生相对位移和应力。以芯片封装为例，芯片与封装材料的热膨胀系数不同，在温度循环过程中，芯片与封装材料之间会产生剪切应力，反复的应力作用可能导致封装材料分层、芯片引线断裂等失效现象。

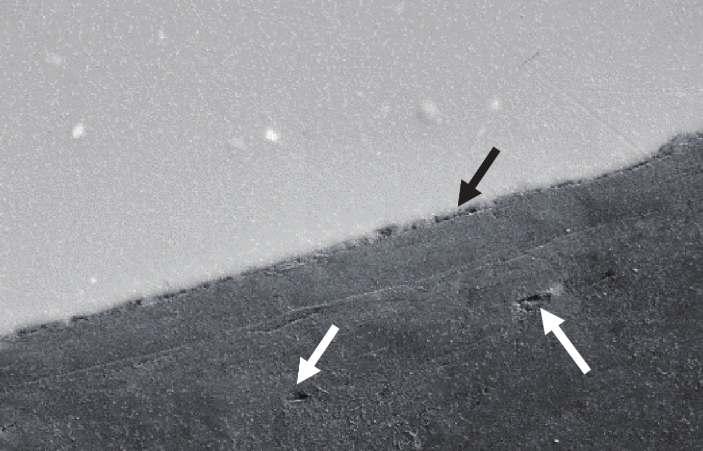

热疲劳累积与损伤：每一次温度循环都会对材料和部件造成一定程度的损伤，随着循环次数的增加，损伤会逐渐累积，最终可能导致材料疲劳失效。例如，在电子电路板的焊接点处，温度循环引起的热疲劳会使焊接点出现微裂纹，随着循环次数的增多，微裂纹不断扩展，最终导致焊接点断裂。

六、常见测试条件

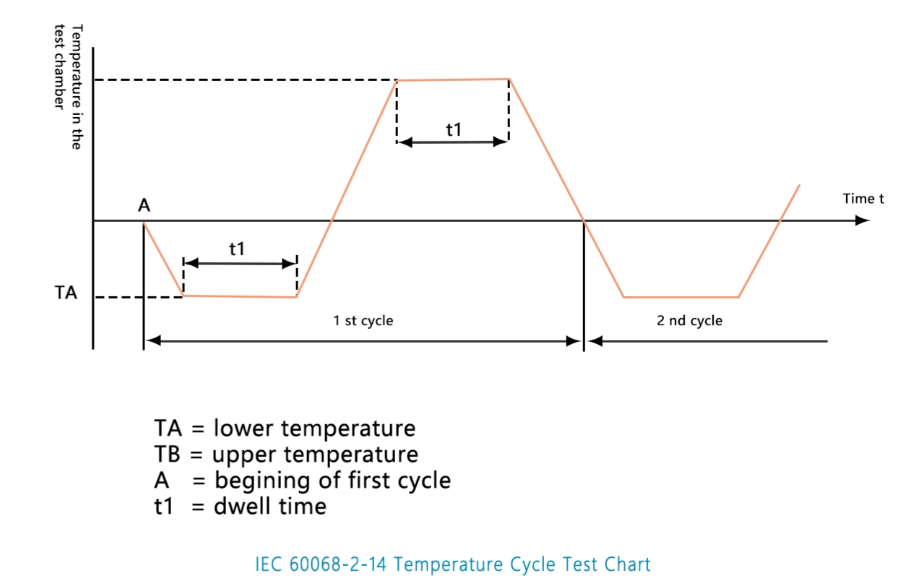

温度范围与变化速率：常见的温度循环测试范围一般在-40℃到+125℃之间。温度变化速率通常有不同档次，如1℃/min、5℃/min、10℃/min等。对于一般消费电子产品，常采用5℃/min左右的变化速率进行测试；而对于航空航天等高精尖领域的产品，可能需要更高的变化速率来模拟极端温度变化场景。

循环次数与时间：根据不同的测试标准和产品要求，温度循环测试的循环次数一般在100到1000次不等。每个循环的时间周期也有所不同，通常在30分钟到数小时之间。

七、主要失效模式

焊点失效：焊接是电子组装中的关键工艺，温度循环过程中，焊点因热膨胀系数差异和热疲劳效应，易出现疲劳断裂、虚焊等失效现象。

封装失效：电子芯片通常需要封装以保护其内部结构和提高可靠性，但封装材料在温度循环中可能发生分层、开裂等问题。

元件性能退化：一些电子元件对温度敏感，温度循环可能使其性能发生不可逆的退化。

八、华南检测的温度循环测试服务

华南检测作为专业的第三方检测机构，拥有CMA/CNAS资质，其温度循环测试服务覆盖电子芯片、封装器件、印刷电路板等多个领域，严格遵循JEDEC等行业标准进行测试，确保测试结果的准确性和权威性。公司还注重服务响应速度，为客户提供快速高效的检测服务，包括优先安排测试、及时反馈测试进度和结果等。

九、为什么选择华南检测？

权威资质：华南检测拥有CMA/CNAS资质，确保检测结果的权威性和可信度，为客户提供具有法律效力的检测报告。

设备先进：公司配备的温度循环试验箱和热冲击试验箱均为业界先进设备，能够满足不同客户的多样化测试需求。

技术专业：华南检测拥有一支经验丰富的技术团队，能够为客户提供专业的测试方案设计、测试过程监控和测试结果分析等一站式服务。

服务高效：公司注重服务响应速度，从客户咨询到测试完成，全程提供高效的服务，确保客户能够快速获取测试结果。

华南检测：http://www.gdhnjc.com/websiteMap

十、结语

温度循环测试作为电子行业产品可靠性检测的重要手段，对保障产品质量和性能具有重要意义。华南检测凭借其专业的技术团队、先进的测试设备和完善的服务体系，致力于为电子行业客户提供优质、高效的温度循环测试服务。如果您在产品研发或生产过程中需要进行温度循环测试，欢迎随时联系华南检测。我们将竭诚为您提供免费检测咨询服务，助力您的产品在竞争激烈的市场中脱颖而出。
