消费电子PCBA焊点可靠性验证：CMA/CNAS认证红墨水测试在BGA/CSP缺陷分析中的应用

在电子制造领域，PCBA（印制电路板组件）的质量至关重要，而焊点作为 PCBA 的关键部分，其可靠性直接影响产品的性能和寿命。红墨水测试作为一种有效的检测手段，被广泛应用于 PCBA 板焊接质量评估中。华南检测，凭借其 CMA/CNAS 资质和专业的技术团队，为消费电子、汽车电子、工业控制等众多行业的各类企业提供全面、准确的 PCBA 红墨水测试服务，助力企业提升产品质量，降低生产风险。

一、专业 PCBA 红墨水测试服务，精准评估焊接质量

华南检测的 PCBA 红墨水测试服务，专注于检测焊点内部是否存在开裂、空洞、虚焊等缺陷，尤其适用于 BGA、CSP、QFN 等底部端子器件的焊接质量评估。通过红墨水渗透原理，能够直观地显示出焊点内部的潜在问题，为企业提供准确的质量反馈。

（一）先进设备与规范流程，确保检测结果准确可靠

华南检测配备了先进的红墨水测试设备，严格遵循标准操作流程，从样品准备、红墨水注入、清洗到观察分析，每一个环节都经过精心控制，确保检测结果的准确性和重复性。专业的技术团队熟练掌握操作技巧，能够高效地完成各项检测任务，为客户提供快速、可靠的检测服务。

（二）多维度分析，全面评估焊点质量

红墨水测试结果经过多维度分析，包括焊点开裂、虚焊 / 润湿不良、空洞 / 气孔以及枕头效应等缺陷的检测和评估。通过对 PCBA 板不同位置的焊点进行仔细观察和记录，华南检测能够为客户呈现全面的焊接质量状况，并提供详细的分析报告和改进建议。

二、技术原理解析：红墨水如何揭示隐藏焊点缺陷

红墨水测试的核心原理基于毛细作用：将红色染料渗入焊点内部，通过染料在缺陷处的残留，直观显示问题区域。以下是针对消费电子BGA/CSP器件的关键机制：

开裂检测：机械应力或热循环（如CTE不匹配）导致的疲劳裂纹，染料沿裂缝渗入，暴露断裂路径。

虚焊/润湿不良：焊料未与焊盘形成冶金结合时，染料渗入间隙，显示非结合区域。

空洞/气孔：焊接过程包裹的气体形成空洞，如果空洞连通表面，染料渗入并可视化气泡结构。

枕头效应（BGA特有）：焊球外层熔合但核心未结合，染料渗入分离层，暴露“枕头”状缺陷。

此方法破坏性强，但结果直观可靠，是IPC/JEDEC标准推荐的高精度检测手段，特别适用于消费电子高密度组装场景。

三、实测案例展示：缺陷位置可视化，锁定BGA/CSP隐藏问题

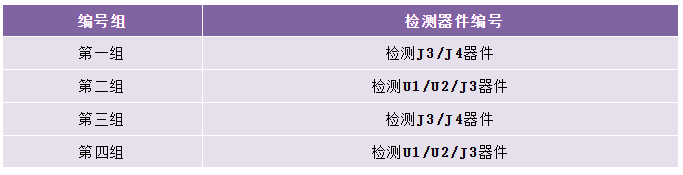

华南检测实验室收到5pcs PCBA样品，通过红墨水试验检测U1/ U2/ J3/ J4 器件的焊接情况，为了方便区分，我们给U1/ U2/ J3/ J4器件进行编组，依据标准方法要求步骤进行红墨水分析。

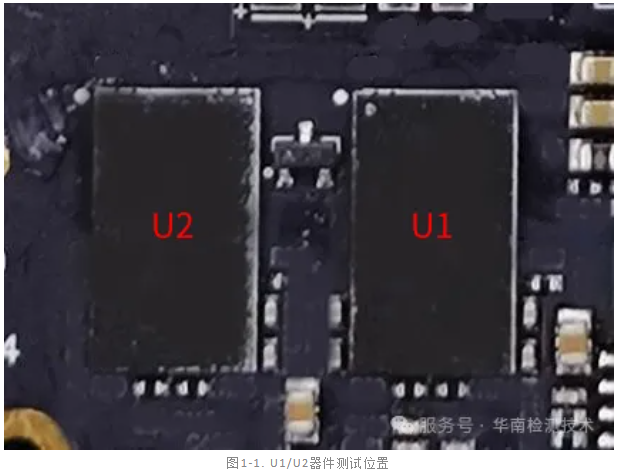

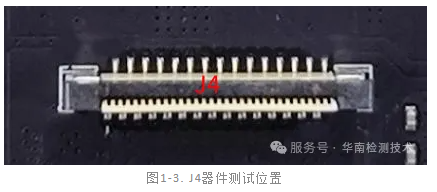

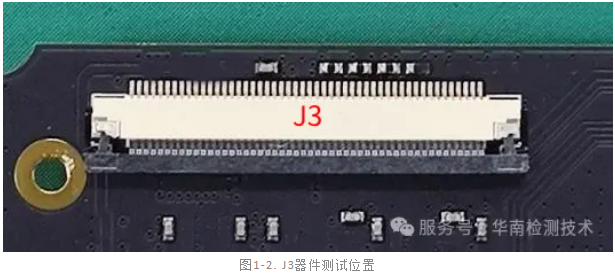

（一）外观示意图

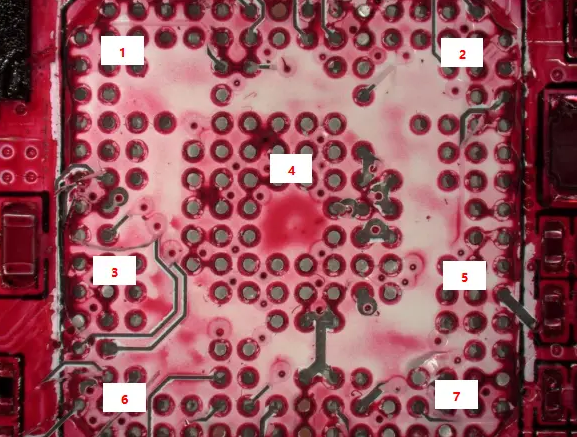

（一）PCBA红墨水试验

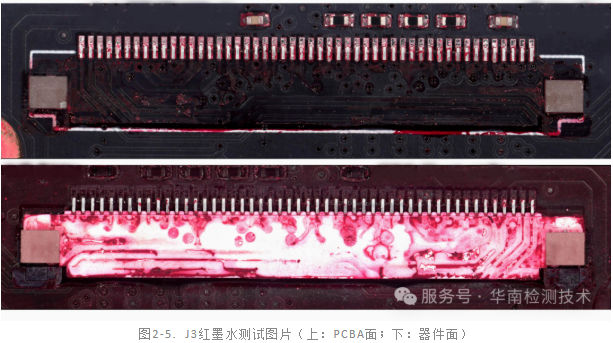

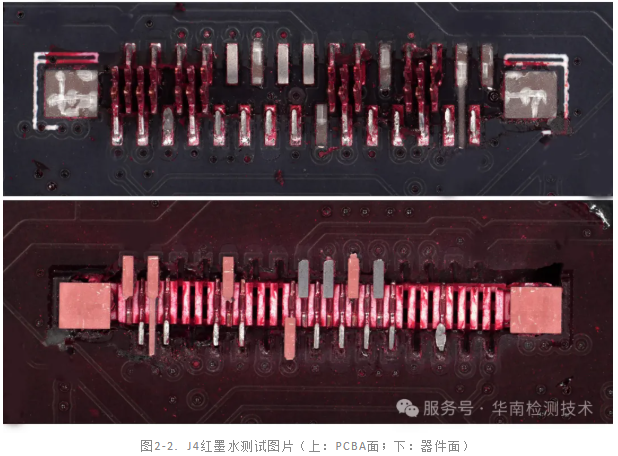

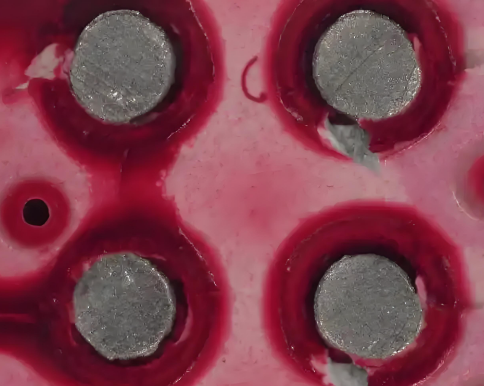

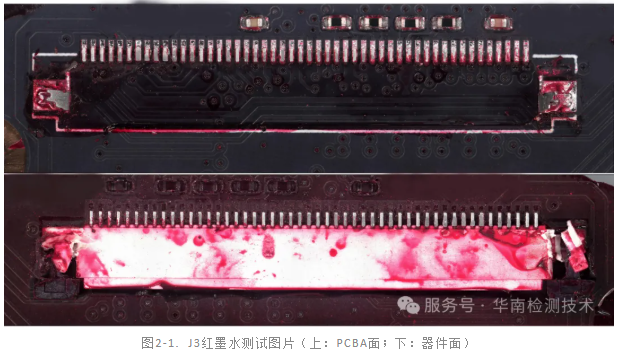

第一组测试图片

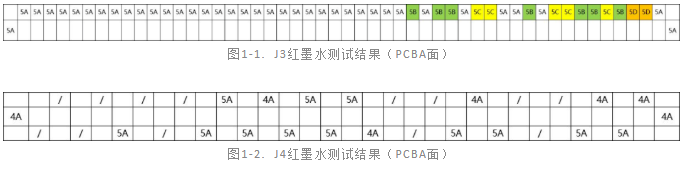

第一组分析结果

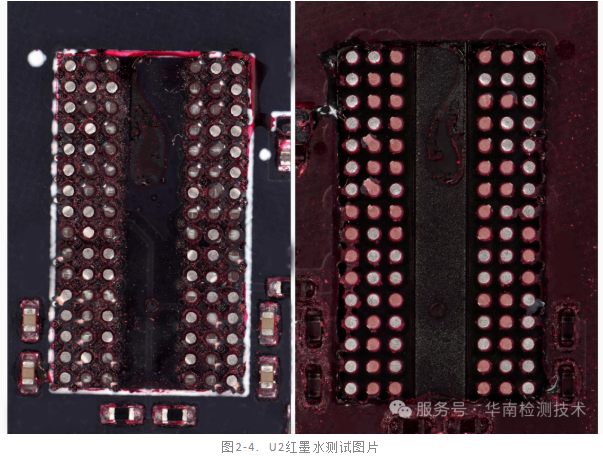

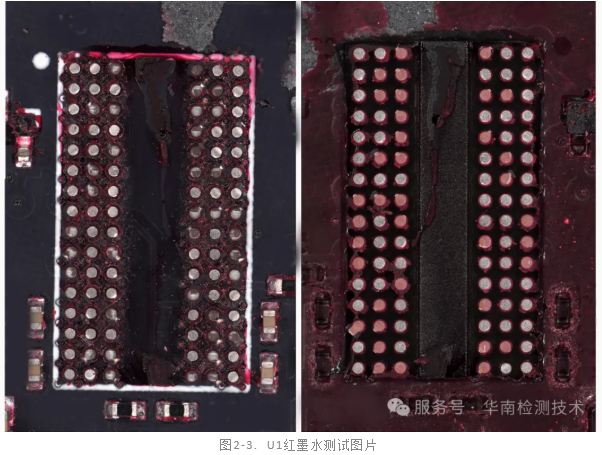

第二组测试图片

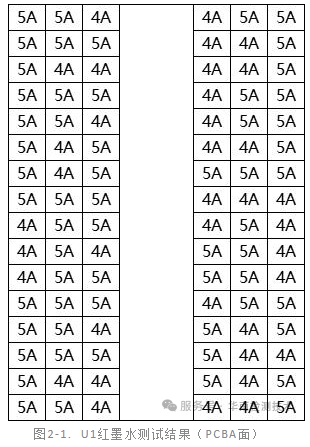

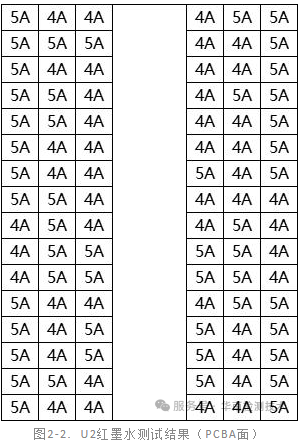

第二组分析结果

四、CMA/CNAS认证资质：权威保障您的测试结果

华南检测技术有限公司拥有CMA（中国计量认证）和CNAS（中国合格评定国家认可委员会）双重资质，确保测试数据的国际认可性和法律效力。我们的红墨水测试服务：

标准化流程：依据IPC-A-610和J-STD-001标准执行，覆盖样品准备、染色、分析和报告生成。

高精度设备：使用业界领先的显微镜和环境试验箱，确保结果可靠（如文档中5pcs样品检测案例）。

跨领域专长：专注消费电子，服务半导体、新能源等行业，提供失效根源分析和改进建议。

资质证书可在线验证，测试报告加盖CMA/CNAS印章，助力您的产品通过出口认证（如CE、FCC）。

华南检测：http://www.gdhnjc.com/websiteMap

立即行动：提升您的PCBA可靠性

别让隐藏焊点缺陷影响产品上市！华南检测提供快速响应服务。获取权威红墨水测试报告，请联系我们。
