半导体器件失效分析：二极管漏电问题探究

二极管作为电子电路中不可或缺的半导体器件，其稳定性和可靠性对整个电路系统的正常运行至关重要。本文将基于广东省华南检测技术有限公司提供的二极管漏电失效分析案例，深入分析二极管漏电失效的原因，并提出相应的改进建议。

一、二极管漏电失效分析引言

在电子设备的日常使用中，二极管的失效可能导致电流异常，影响设备的正常工作。本文分析的案例中，某产品在通电测试中出现了二极管故障，表现为通电后电流异常或直接不转。通过对故障二极管的细致分析，广东省华南检测技术有限公司旨在找出失效的根本原因，并提出解决方案。

二、二极管漏电失效分析测试流程

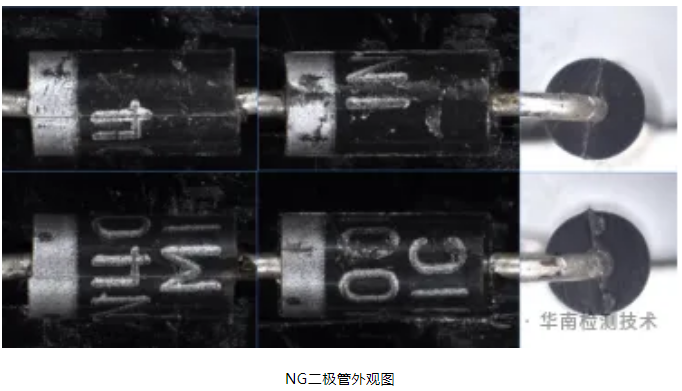

1、外观检查

外观检查是失效分析的第一步。在本案例中，对不良品二极管（NG）的外观进行了仔细检查，但并未发现明显的异常。

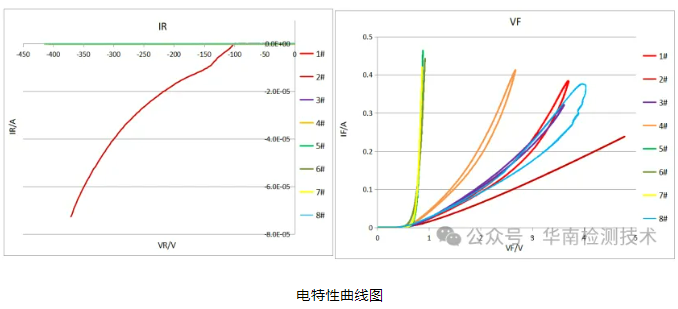

2、电特性检测

电特性检测揭示了问题所在。检测发现NG二极管的正向导通电压严重超出规格，且部分样品存在反向漏电问题。

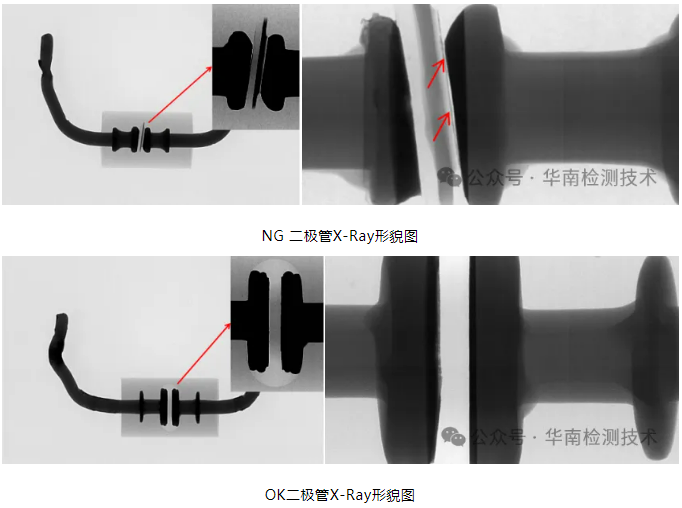

3、X-Ray检测

X-Ray检测进一步深入到二极管内部结构，发现NG二极管缺少内部封胶层，芯片与电极引线端子焊点间存在明显缝隙。

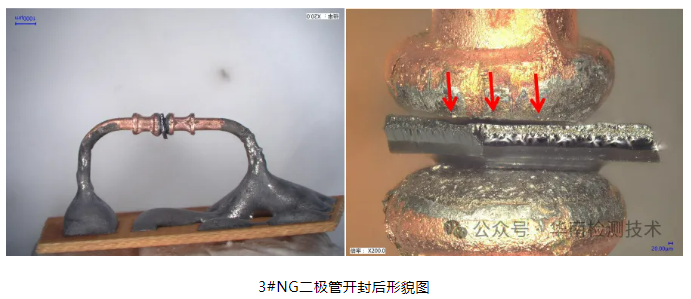

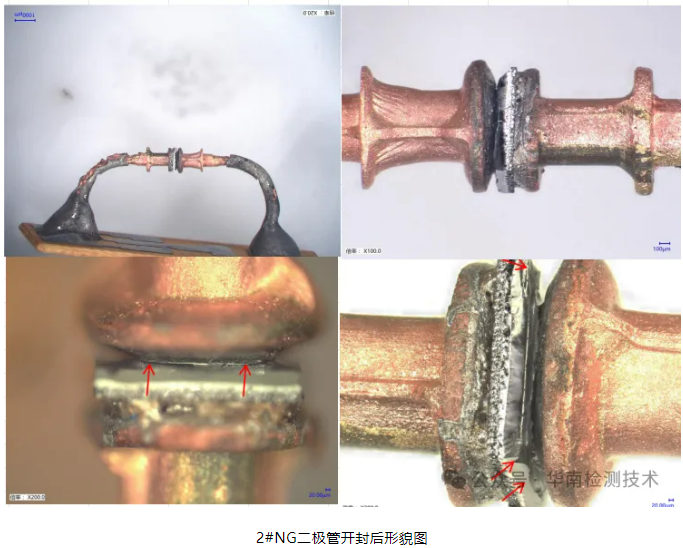

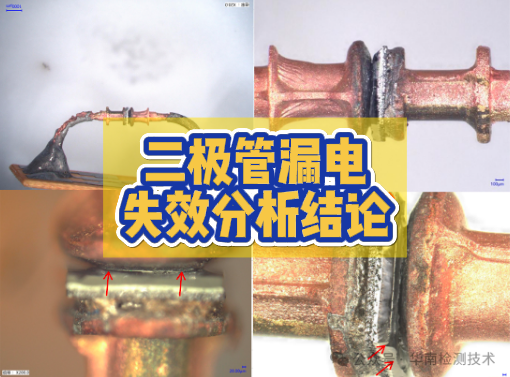

4、化学开封检查

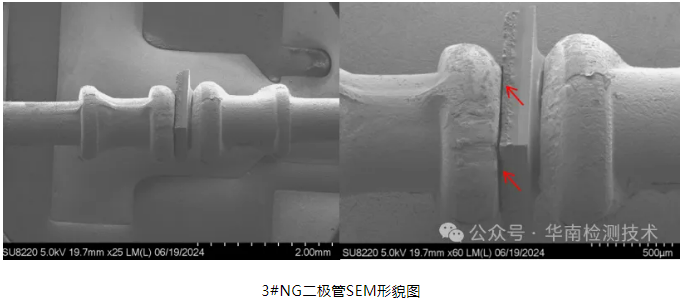

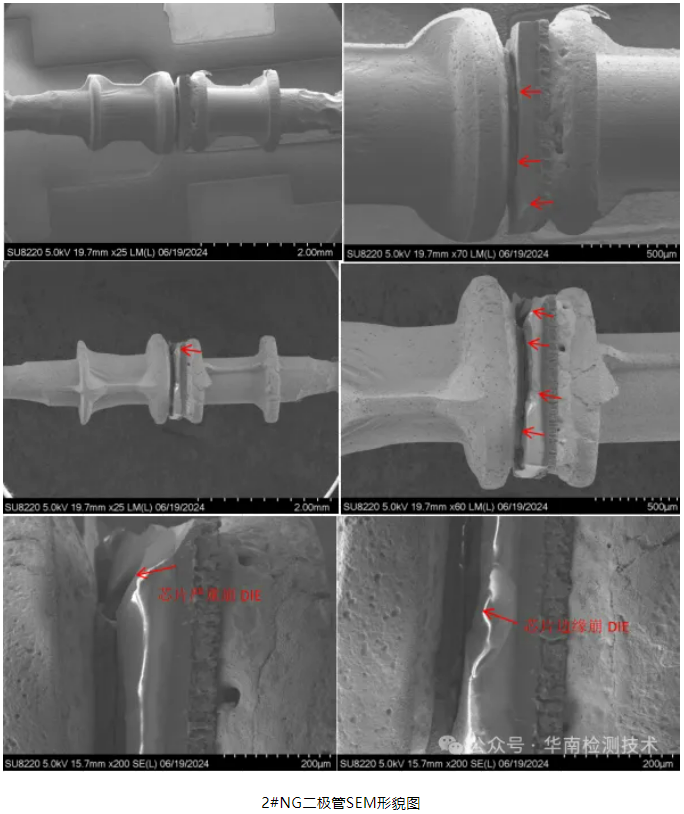

化学开封后，通过光学显微镜和扫描电子显微镜（SEM）检测，发现部分二极管焊点断开，且有样品出现严重的芯片崩裂。

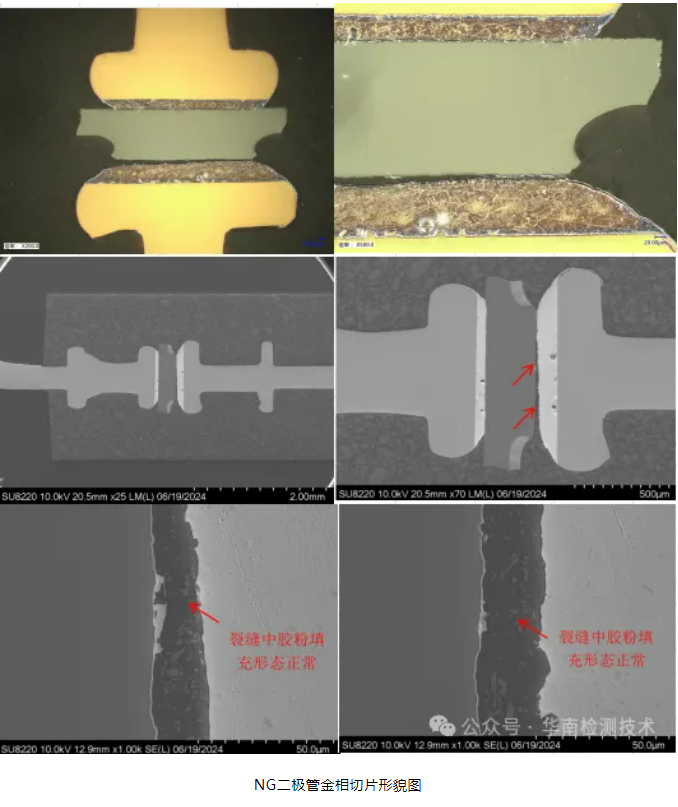

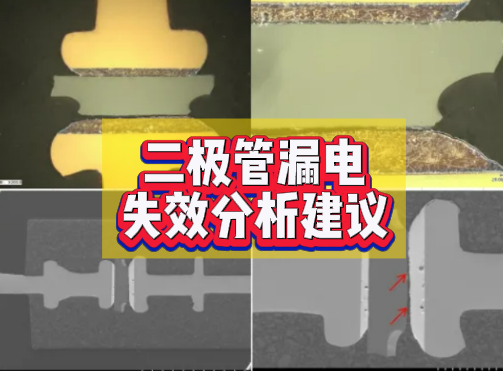

5、金相切片检测

金相切片检测显示，NG二极管引线端子与芯片表面间存在间隙，且间隙中有正常的胶粉形态和成分，表明焊点断开发生在塑封成型之前。

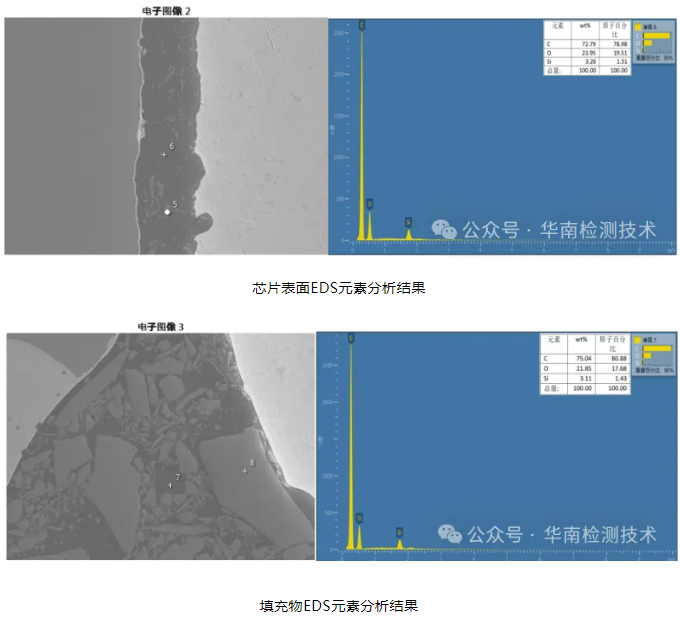

6、EDS成分分析

通过对芯片表面与阳极引线端子中间的填充物进行能量色散X射线光谱（EDS）成分分析，确认填充胶粉的成分与外部填充胶粉一致，进一步证实了焊点断开是在塑封过程中形成的。

三、二极管漏电失效分析结论

综合上述分析，导致二极管开路和漏电的主要原因是在生产过程中漏过了内部焊点保护的封胶工序。外部塑封时的合模压力导致芯片内部焊点断开，形成了隐性开路不良。特别是2#不良品的崩DIE，也是由于外部应力的破坏造成的。

四、二极管漏电失效分析建议

针对此次分析结果，提出以下建议：

加强生产过程控制：确保每个生产环节，特别是封胶工序的严格执行，避免因工序遗漏导致的质量问题。

提高检测技术：采用更先进的检测技术，如X-Ray和SEM，以便在产品出厂前发现潜在的内部缺陷。

优化设计：重新评估二极管的设计，特别是焊点的布局和材料选择，以提高其对外部应力的抵抗能力。

进行风险评估：对于此类坏品模式，进行详细的风险评估，以确保产品的可靠性和安全性。

五、二极管漏电失效分析结语

二极管的失效分析是一个复杂的过程，涉及多个检测技术和分析方法。通过对故障二极管的全面分析，我们不仅能够找出失效的原因，还能够提出有效的改进措施，从而提高电子产品的整体质量和可靠性。华南检测技术有限公司凭借其专业的检测设备和丰富的行业经验，为电子元器件的失效分析提供了强有力的技术支持。
