贴片电容失效，为何热风枪一吹就好？深度电子元器件失效分析揭秘

电子元器件失效分析案例：贴片电容加热后容值恢复，原因竟是它

作为一名电子工程师，您是否遇到过这样的“怪事”：产品无法正常工作，排查后发现是某个贴片电容出了问题。但更奇怪的是，当您用热风枪把它拆下来准备更换时，再次测量这颗电容，它的容值竟然又恢复了正常。这究竟是为什么呢？本文将通过一个真实的电子元器件失效分析案例，带您抽丝剥茧，探究这一反常现象背后的深层原因。广东省华南检测技术有限公司将为您完整呈现从接收到怀疑，再到验证推测的全过程，帮助您理解贴片电容失效分析的核心思路和方法。

一、奇怪的现象：加热后“自愈”的电容

近期，我们收到客户寄送的6颗同批次贴片电容，其中包含确认完好的OK品、导致产品故障的NG品以及状态未知的样品。客户反馈的故障现象非常特殊：在产品返修时，用热风枪加热拆卸下失效电容后，再次测量其容值，居然显示正常。这一现象立刻引起了我们失效分析工程师的注意。为了解开这个谜团，我们启动了一套完整的电子元器件失效分析流程，旨在找到导致电容性能不稳定的根本原因。

二、初步探查：外观与电性能的电容失效分析

1. 外观检查现端倪

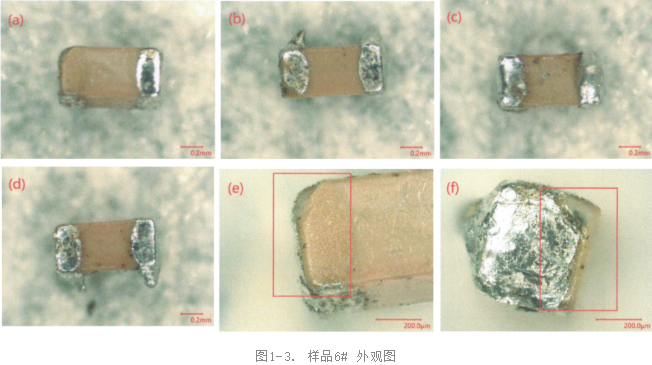

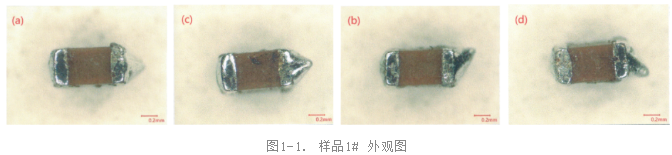

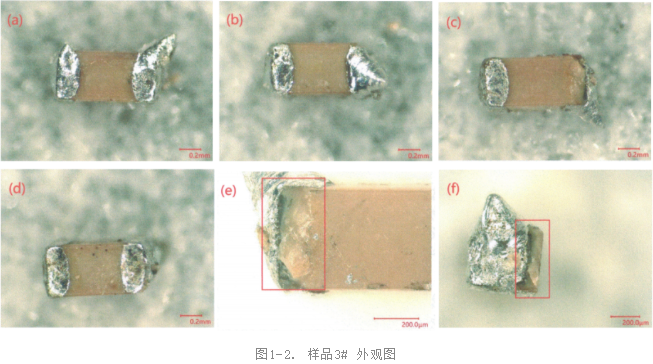

我们的第一步，是对样品进行高倍光学显微镜下的外观检查。对比1# OK品与3# NG品、6# 未知状态品，我们发现了明显的差异。在显微镜下，3# NG品和6# 样品的本体表面可以清晰地看到破损痕迹。这表明，物理结构的完整性可能已经遭到了破坏，这是电容失效分析中非常关键的线索。

2. 电性能复测验证故障

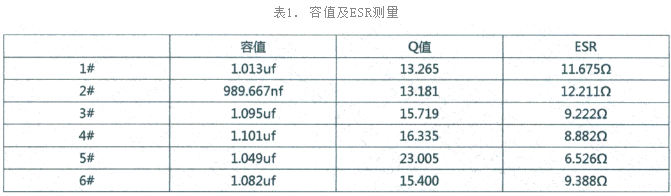

为了确认故障状态，我们对所有6颗样品进行了精密的容值和ESR（等效串联电阻）测量。结果印证了客户的描述：NG品的容值严重偏离标称值，呈现失效状态。而OK品则参数正常。这一步骤不仅量化了失效的程度，也为后续的电子元器件失效分析提供了基准数据。

三、深入内部：X-RAY与微观结构分析

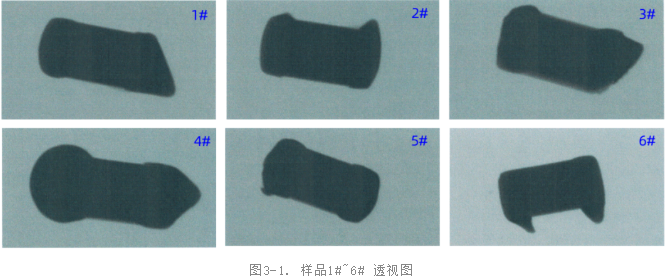

1. X-RAY检测内部结构

外观无法看到的内部缺陷，我们借助X-RAY检测设备进行检测。通过对比1#至6#样品的透视图，我们并未发现明显的内部裂纹或电极层错位。这说明，导致电容失效的原因，可能并非由机械应力引起的严重物理断裂，这让我们将怀疑的重点转向了环境因素。

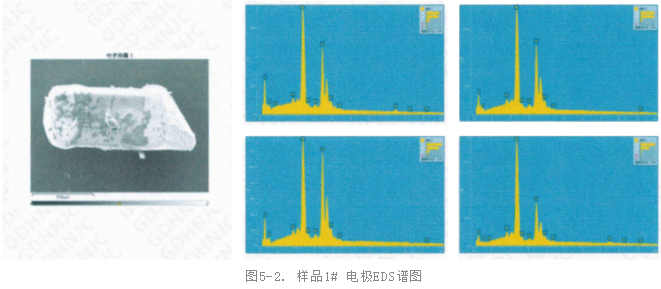

2. SEM与EDS进行材料微观分析

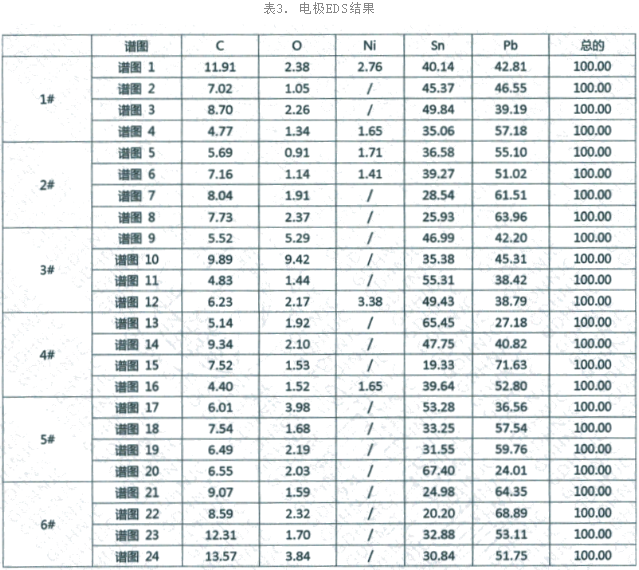

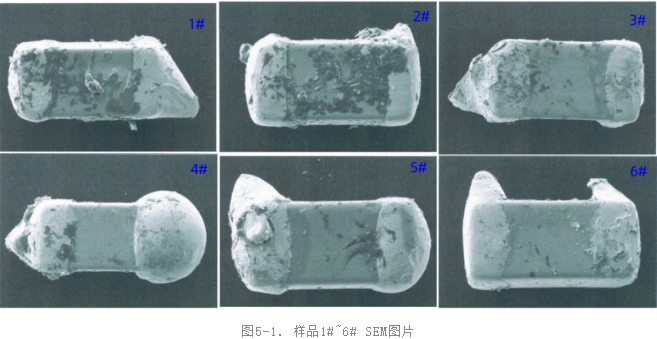

为了探索更微观的层面，我们使用了扫描电子显微镜（SEM）观察样品的微观形貌，并利用能谱分析（EDS）对电极材料成分进行分析。SEM图片显示，不同样品的电极层烧结情况存在细微差异。而EDS的检测结果则更有价值：数据显示，部分样品的电极材料中，氧元素的含量存在异常。这暗示着电极可能发生了氧化反应，这是环境因素介入的又一佐证。

四、环境模拟：证实“潮湿”是罪魁祸首

结合“热风枪加热后容值正常”的关键线索，以及EDS发现的氧元素异常，我们推测问题与环境湿度有关。为了验证这一猜想，我们设计了一项环境测试。

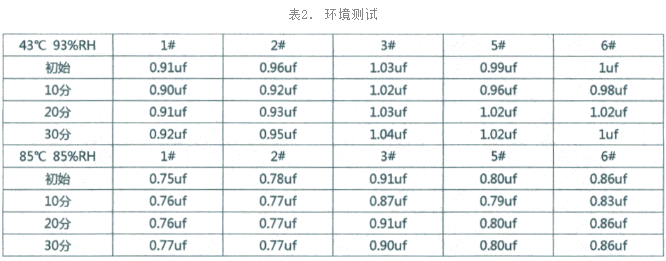

我们将OK品、NG品以及未知状态品置于低湿高温的环境下，并实时监测它们的容值变化。结果显示，原本失效的NG品在低湿高温环境下，其容值出现了向正常值恢复的趋势。这一发现至关重要！它有力地证明了，潮湿的确是导致这颗贴片电容失效的关键因素。

五、切片验证：最终确定失效机理

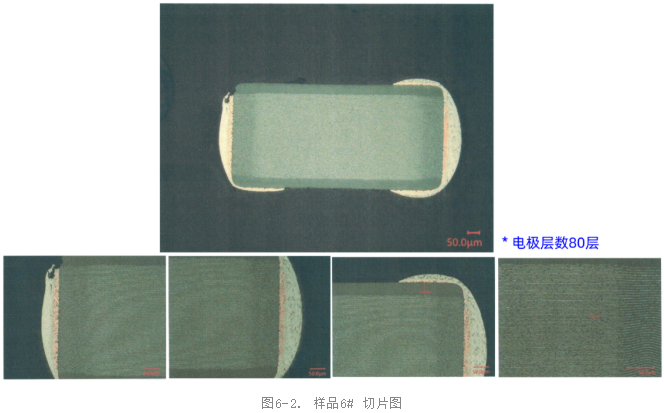

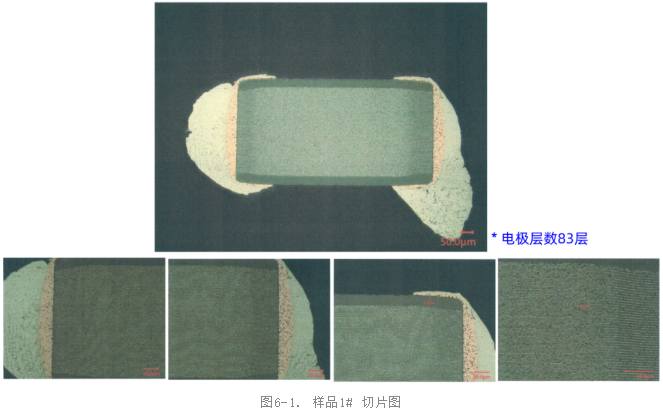

为了获得最直接的证据，我们对1# OK品和6# 样品进行了破坏性的切片分析。在显微镜下观察切片截面，我们可以清晰地看到多层陶瓷电容的内部结构。对比发现，部分样品的端电极与瓷体之间存在极其微小的缝隙或不致密区域。虽然这些缺陷非常细微，但它们足以成为水分渗透的通道。

至此，整个贴片电容失效分析的逻辑链条完全闭合：

诱因：电容在制造或焊接过程中，端电极处形成了微小的缝隙或气孔。

过程：在产品长期使用过程中，特别是在潮湿环境中，水汽通过这些微观通道逐渐侵入电容内部。

失效：侵入的水分改变了陶瓷介质的介电常数和绝缘性能，导致电容容值漂移，产品无法正常工作。

“自愈”假象：返修时，热风枪的高温使电容内部的水分迅速蒸发，电性能暂时恢复到正常状态。但这只是暂时的，水汽对电极的氧化损伤和介质的改变可能已经发生。

六、结论与建议：如何避免此类电子元器件失效

本次电子元器件失效分析案例告诉我们，看似“自愈”的现象背后，往往隐藏着更深层的可靠性危机。仅仅因为加热后参数恢复正常就将其装回使用，会为产品留下巨大的质量隐患。

华南检测：https://www.gdhnjc.com/

针对此类问题，我们建议：

严控焊接工艺：优化回流焊温度曲线，确保焊点饱满、致密，避免在焊接过程中产生气孔或缝隙。

强化防潮管理：未使用的贴片电容应存放在干燥柜中，遵守MSD（湿敏元件）管控要求。对于工作环境潮湿的产品，可考虑对电路板进行三防漆涂覆处理。

建立检测机制：当遇到类似“加热后恢复正常”的疑似故障时，不要轻易放过，应及时委托专业的第三方检测机构如广东省华南检测技术有限公司，进行全面的电子元器件失效分析，从根源上找到问题，杜绝隐患。

如果您也在工作中遇到了类似的元器件疑难杂症，欢迎随时与我们广东省华南检测技术有限公司沟通探讨。
