本案蓄电池负极柱断裂，更合理的失效链是：KOH电解液发生泄漏后，接触到未镀镍保护或镀镍层破损的螺纹/基材区域；在负极电位与螺纹紧固拉应力共同作用下，H62黄铜发生脱锌腐蚀并伴随铜的吸氧腐蚀，材料致密性与力学性能下降，最终表现为脆性特征的应力腐蚀开裂。

在蓄电池失效分析中，“负极先断”往往不是单一材料问题，而是电解液、镀层完整性、电化学极性、装配应力共同作用的结果。

广东省华南检测技术有限公司近期完成的一起案例中，某极柱样品作为蓄电池引出端导体，使用约3.5年后出现开裂甚至断裂，且失效集中在负极柱；基材为H62黄铜，加工成型后镀Ni，电解液为1.25 g/mL KOH溶液。样品中1#、2#为失效NG样，3#为对照OK样。

如果你正在排查蓄电池极柱断裂原因，这个案例的价值不在于“背结论”，而在于它提供了一条可复核的证据链：外观形貌判断断裂与腐蚀位置，SEM观察腐蚀产物与断口特征，EDS确认K、Na、O、Cl/S/P等元素信息，金相判断裂纹走向与组织是否异常，维氏硬度排除明显硬度偏差，最后把“现象—成分—组织—机理”闭合起来。

一. 外观检查：失效不是均匀腐蚀，而是与局部区域强相关

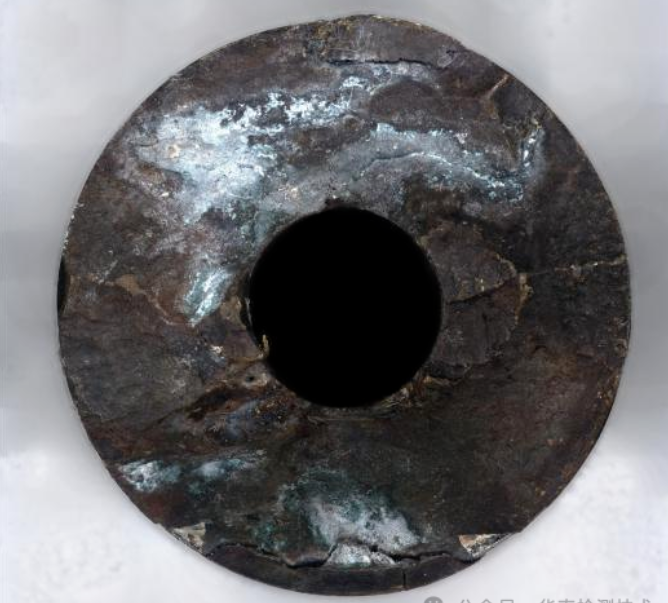

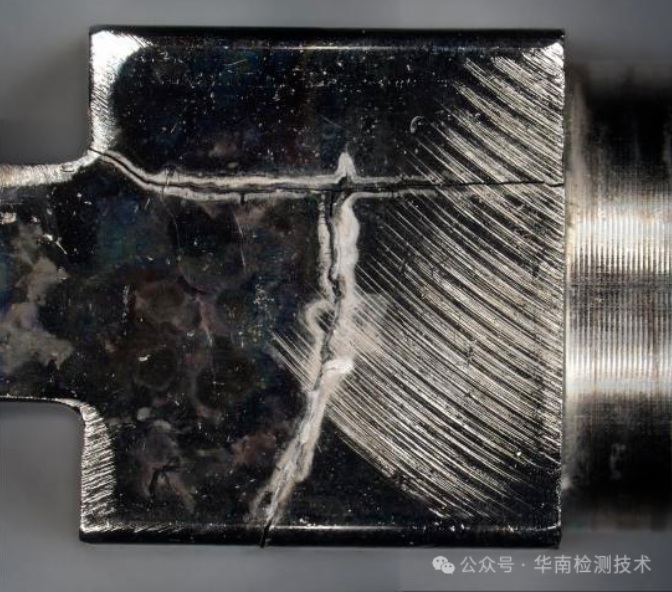

光学观察下，1#断裂样品呈黑色，并附着大量白色异物；2#样品在裂纹最严重位置发现一处缺口。该现象提示：断裂附近存在介质残留、腐蚀产物堆积或镀层/表面状态异常，而不是单纯机械过载导致的干净断口。

二. SEM检查：黑色区域有腐蚀产物，清洗后见“冰糖状”脆性断口

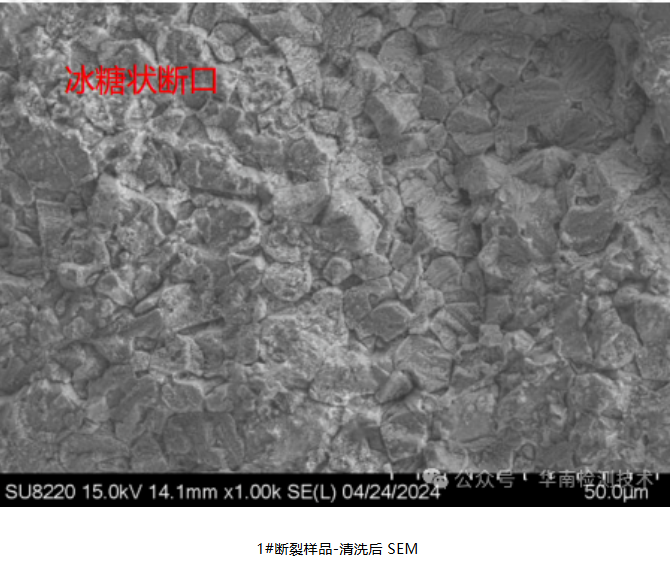

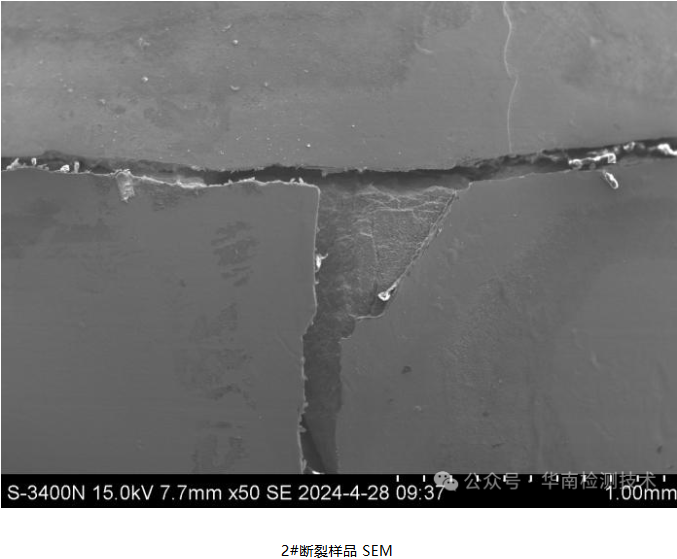

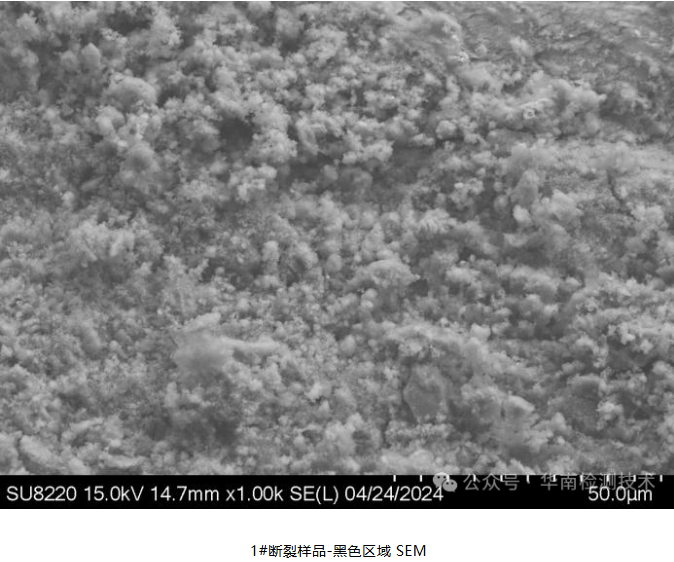

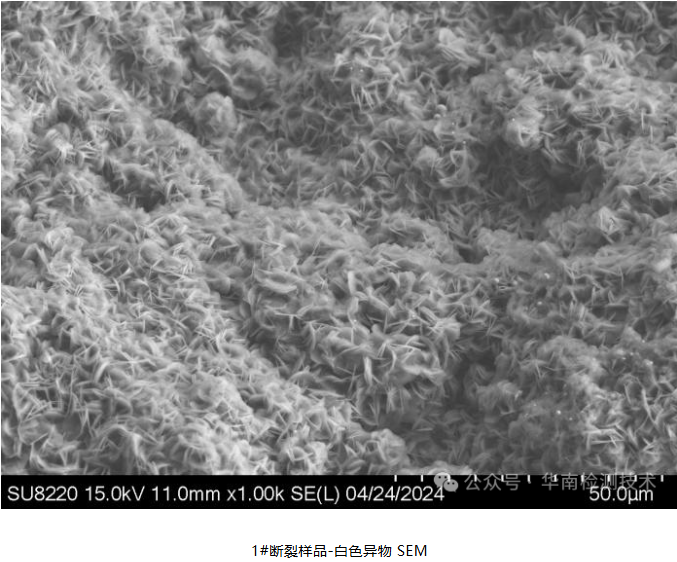

SEM下，1#白色异物处可见大量结晶物质，黑色区域可见大量腐蚀产物堆积；2#存在严重裂纹。进一步清洗后，1#断口局部可见“冰糖状”形貌，这类形貌通常更支持沿晶/脆性开裂特征，而不是典型韧性韧窝断口。

三. EDS成分分析：K元素与电解液残留高度相关，Zn/Cu异常指向脱锌腐蚀

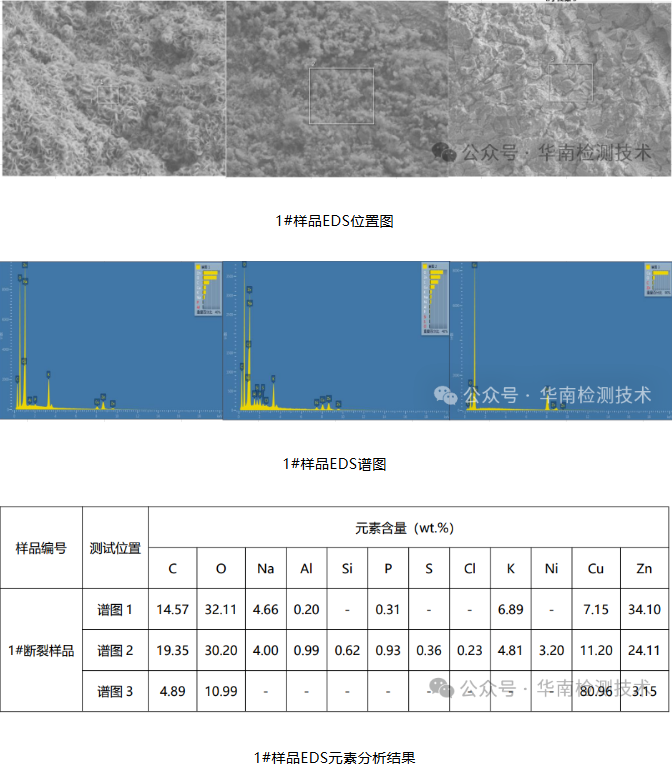

EDS结果显示，1#白色异物与黑色区域均检测到大量C、O、Na、K，符合残留电解液及环境/工艺杂质特征；黑色区域还检出少量P、S、Cl等腐蚀性元素。更关键的是，白色异物/黑色区域处的Cu/Zn比值较H62黄铜显著偏低，表现为Zn相对富集；2#缺口位置确认Ni层脱落，腐蚀产物位置同样存在Zn富集，而露出基材位置Zn偏低。

这组信息对判断负极柱脱锌腐蚀很关键：黄铜中Zn电位较Cu更负，在合适介质与电化学条件下更易优先溶出；当局部区域Zn流失、表面又存在KOH残留时，材料表层与近表层会形成成分和致密性劣化区，为后续开裂提供“材料弱化点”。

四. 金相检查：主裂纹方向明确，内螺纹未镀Ni是结构性风险点

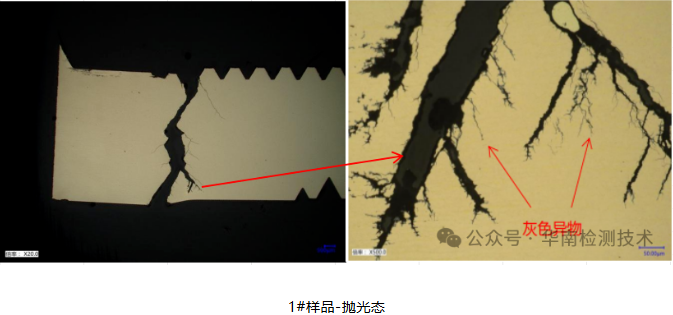

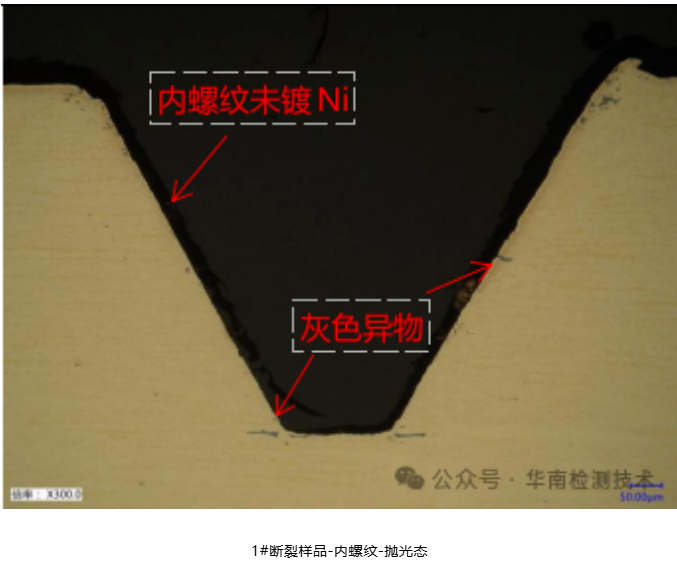

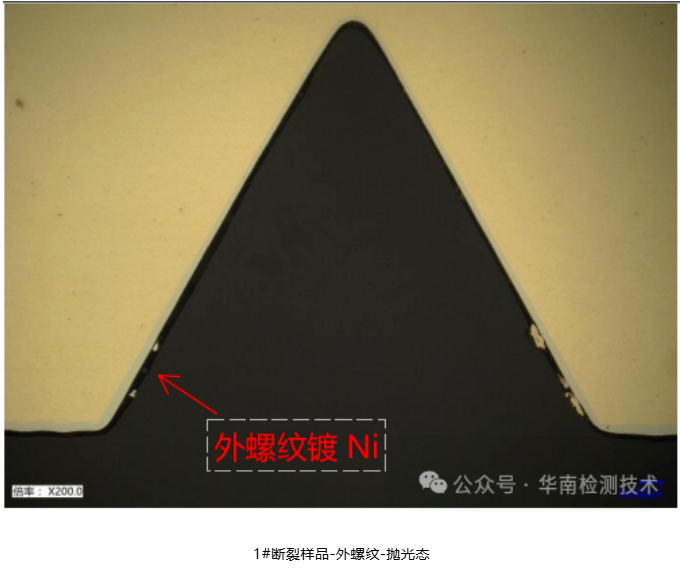

镶嵌制样、研磨抛光后，1#断口区域存在大量二次裂纹；由二次裂纹方向判断，主裂纹扩展方向为从内螺纹向外螺纹。裂纹区域发现大量灰色异物；同时可见极柱内螺纹未进行镀Ni处理，非断裂位置的内螺纹表层也发现少量灰色异物，而外螺纹位置未发现灰色异物。3# OK样未见明显异常，其内螺纹同样未镀Ni、外螺纹镀Ni。

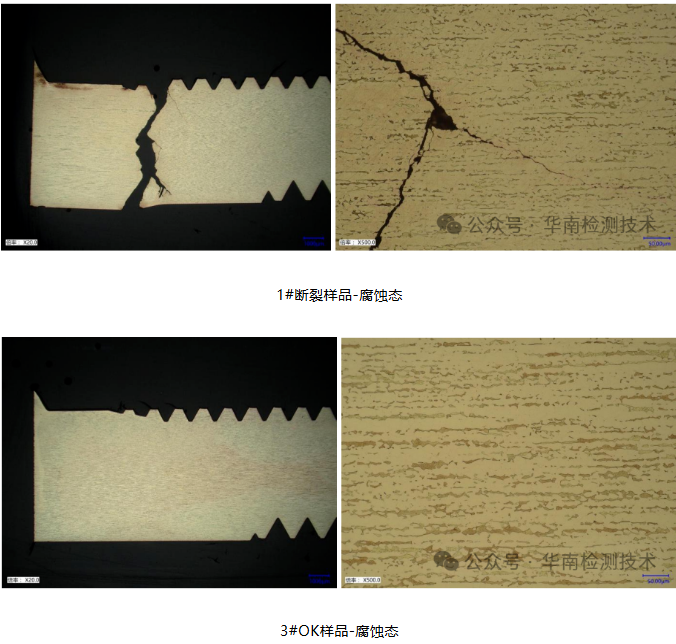

腐蚀处理后观察组织：1#与3#均为连续α相基体中沿拉伸方向分布的条块状β相，未见明显组织异常。也就是说，本案不支持“来料组织明显异常导致断裂”的解释，矛头更指向表面处理完整性+服役介质+应力的组合作用。

五. 硬度检测：排除“明显硬度异常”这条干扰项

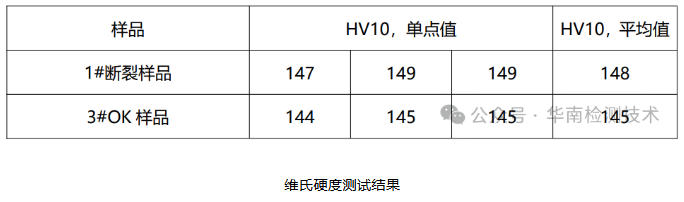

HV10维氏硬度结果：1#断裂样品平均约148 HV10，3# OK样品约145 HV10，二者未见明显差别。该结果可用于排除“断裂样品整体热处理/硬度异常”的假设，让分析更集中在局部腐蚀与应力腐蚀开裂路径上。

六. 失效机理：为什么是“泄漏 + 未保护/破损 + 负极极性 + 拉应力”？

本案失效可拆解为四个条件叠加：

1、介质条件：开裂位置检出大量K元素，指向蓄电池使用过程中存在KOH电解液泄漏。

2、保护缺陷：内螺纹未镀Ni；2#还存在Ni层破损。电解液一旦接触基材，黄铜直接暴露在强碱性体系中。

3、电化学条件：失效集中在负极柱。负极处于蓄电池负极侧，更易发生失电子氧化反应；同时Zn较Cu电位更负，促进脱锌腐蚀。Cu在碱性环境下可发生吸氧腐蚀，形成黑色CuO，与外观黑色区域及腐蚀产物堆积相符。

4、力学条件：极柱螺纹紧固时存在拉应力；当材料近表层因脱锌而疏松、力学性能下降后，在持续拉应力与腐蚀介质共同作用下，更易诱发极柱应力腐蚀开裂。

因此，本案结论表述为：样品失效为电解液泄漏、内螺纹未镀Ni保护或镀Ni层破损，并在负极电位与装配拉应力作用下引发的应力腐蚀开裂；失效过程中伴随脱锌腐蚀及铜的氧化腐蚀。

该结论适用于本案样品与已提供信息；若涉及批量客诉或责任界定，建议补充同批次OK/NG对比、密封结构检查、装配扭矩记录与使用工况。

华南检测：https://www.gdhnjc.com/

七. 对电池厂家的实用价值：先排这6个风险点

如果你的产品也遇到负极柱裂纹、黑斑、白色结晶、内螺纹腐蚀等问题，可按下面清单先做现场排查，再决定送样深度：

1、密封与泄漏：检查极柱根部、注液口、密封圈/胶封、壳体焊缝附近是否有KOH残留或白色结晶。

2、镀层完整性：内螺纹是否同外螺纹一样有完整镀Ni；重点看牙底、牙侧、缺口、磕碰和装配划伤。

3、装配应力：螺纹紧固扭矩是否一致，是否存在过拧、偏摆、拉拔后微裂纹。

4、离子与杂质污染：除K/Na外，关注Cl、S、P来源，例如清洗剂残留、环境沉降、工艺辅料。

5、批次对比：同批OK/NG做形貌、成分、镀层厚度与螺纹根部检查，避免单一样品误判。

6、失效位置规律：若集中在内螺纹且由内向外扩展，应优先怀疑介质进入通道与镀层保护缺口，而非单纯材料硬度问题。

八. 送样前准备这些，沟通效率会更高

为了更快判断是否需要做KOH电解液泄漏失效分析、极柱应力腐蚀开裂验证或镀层完整性评价，建议送样/咨询时提供：

样品编号与数量、使用年限与失效比例、失效部位照片、电解液体系与浓度、装配扭矩或紧固方式、是否接触过清洗剂/助焊剂/环境污染物、是否有同批OK样、期望输出是原因判定还是改进验证。

广东省华南检测技术有限公司可提供外观检查、SEM/EDS、金相制样与组织观察、维氏硬度、镀层完整性评价、可靠性测试方案设计等支持。

九. FAQ：围绕“蓄电池负极断裂失效分析”的高频问题

Q1：蓄电池负极柱断裂，通常常见先查什么？

A：先查是否有KOH电解液泄漏与镀Ni层破损/缺失，尤其内螺纹牙底和缺口；再结合裂纹走向判断是否由内向外扩展。

Q2：白色结晶物是不是就能证明漏液？

A：不能单独证明。白色结晶需结合K/Na/O等元素与形貌判断；本案白色异物与黑色区域均检出大量C/O/Na/K，才支持电解液残留与杂质共存。

Q3：黄铜极柱脱锌腐蚀为什么危险？

A：脱锌会优先消耗Zn，改变表层成分与致密性，降低力学性能；在强碱性残留与拉应力下，易形成应力腐蚀开裂起点或扩展通道。

Q4：组织正常为什么还会断？

A：本案1#与3#硬度接近、组织均未见明显异常，说明主因更可能是局部介质+镀层缺陷+电化学极性+装配应力，而不是整体组织或硬度问题。

Q5：只断负极、不断正极，怎么解释？

A：在本案边界内，负极侧更易满足失电子氧化与脱锌腐蚀条件；同时内螺纹未镀Ni/镀层破损提供了介质通道。是否适用其他产品，需要结合极性、结构与泄漏路径复核。
