PCBA板工业CT扫描：无损透视内部走线与焊点的解决方案

PCBA板CT扫描：无损透视内部走线，赋能精密逆向与失效分析

在电子制造业的研发、生产与品控环节，准确洞察PCBA（印制电路板组件）的内部结构与连接细节至关重要。传统的物理拆解方法不仅可能损坏样品，更无法完整还原三维层叠信息。本文将系统阐述PCBA板CT扫描技术如何作为一项革命性的无损检测解决方案，高清透视复杂板卡内部的每一条走线、每一个焊点，并详细解析其从数据采集、三维重建到逆向仿制的全流程。我们也将介绍，作为专业的工业CT检测机构，华南检测技术如何凭借先进的设备、专业的分析能力以及“先检后付、支持专票”的透明服务模式，为电子制造商提供可靠的工业CT对外服务，助力产品逆向工程、设计验证与故障诊断。

1、PCBA板CT扫描技术的基本原理与优势

PCBA板CT扫描，本质上是利用工业计算机断层扫描技术对组装好的电路板进行无损检测。其工作原理是通过X射线源环绕样品进行360度旋转投射，探测器接收穿透样品后的不同衰减强度的X射线信号。随后，计算机通过特定的重建算法，将海量的二维投影数据合成高分辨率的立体三维模型。这项技术彻底解决了传统检测方法面临的“看不见、检不准、易破坏”的核心冲突。

2、PCBA板CT扫描在逆向工程中的关键作用

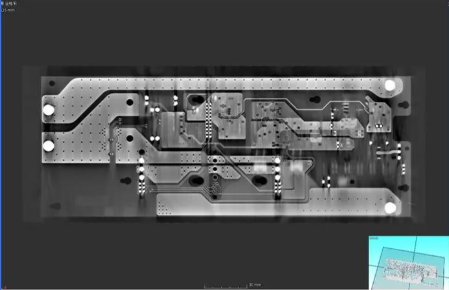

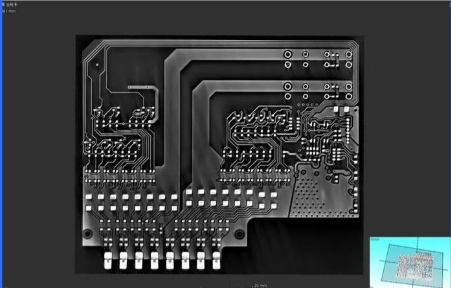

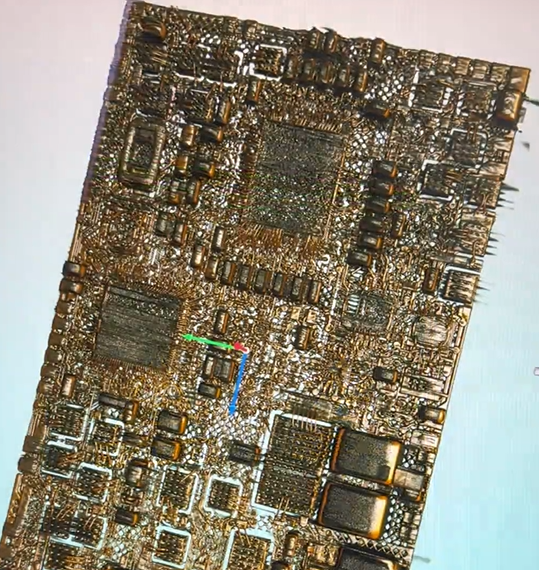

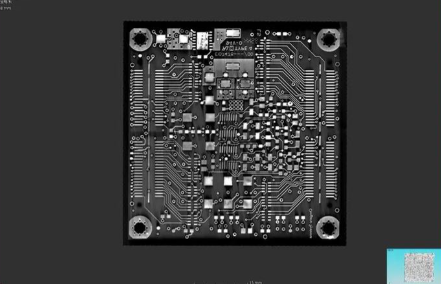

对于需要进行电路设计还原、学习或二次开发的客户而言，PCBA逆向扫描是高效、精准的途径。工业CT扫描无需物理剥离或破坏任何封装与层压结构，即可直接“看到”PCB内部各层的铜箔走线布局、过孔位置及连接关系。通过获得的三维体数据，工程师可以在软件中任意进行虚拟剖切，逐层分离观察，准确捕捉从表层到底层的每一根信号线的走向与连接点，为完整还原电路原理图与布线图提供无可辩驳的数据基础。

3、高清透视：PCBA板CT扫描对焊点与组件的细节捕捉能力

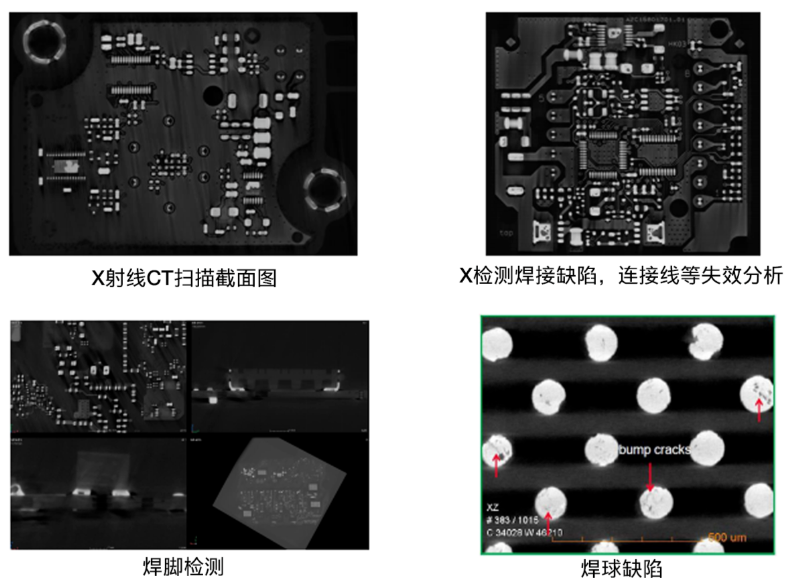

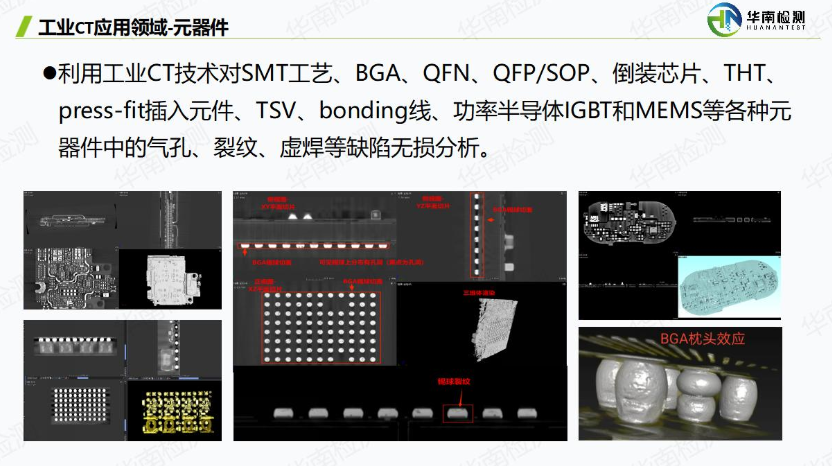

焊点质量直接决定PCBA的可靠性。工业CT扫描能够清晰呈现BGA、CSP、QFN等封装芯片下隐藏的焊球阵列。它不仅能检测焊点的桥接、虚焊、空洞等缺陷，更能准确测量空洞率、焊球尺寸与间距。对于多层板内部的埋孔、盲孔互连结构，以及灌胶、塑封模块内的组件布局，工业CT同样能提供高清透视图像。这种非破坏性的检验方式，为工艺改进和失效分析提供了前所未有的细节洞察。

4、从扫描到建模：PCBA逆向扫描的数据处理与三维分析流程

一次完整的PCBA板CT扫描服务，远不止于获得扫描图像。专业的工业CT检测机构会提供全面的数据分析。流程始于样品扫描与三维体数据重建。随后，分析师利用专业软件对数据进行处理：通过阈值分割区分不同材料（如金属、塑料、陶瓷），通过虚拟切片从任意角度和位置剖切观察目标区域。最终，可以导出特定层或特定网络的三维模型文件（如STEP, STL），甚至生成清晰的二维层析图像序列，直接用于逆向绘图或结构参考。

5、为何选择专业的工业CT检测机构进行PCBA分析

工业CT扫描的效果与分析深度，高度依赖于设备精度、工程师经验与专业软件。高分辨率的微焦点X射线源能确保捕捉微米级的走线与缺陷。资深的数据分析师能准确解读复杂的内部结构，排除伪影干扰，提取关键信息。作为提供工业CT对外服务的第三方机构，华南检测技术配备了先进的工业CT系统，并拥有经验丰富的技术团队，能够确保每一次PCBA板CT扫描都产出高质量、高可信度的分析报告。

6、我们的服务优势：透明高效的工业CT对外服务承诺

华南检测技术深知客户在委托检测时的关切。为此，我们推出“先检后付”的服务模式，让您在确认检测报告满意后再行结算，充分保障您的权益。同时，我们承诺提供正规的增值税专用发票，确保企业财务流程的合规与顺畅。我们致力于将专业的PCBA板CT扫描服务变得门槛更低、流程更透明、合作更安心。

广东华南检测中心：https://www.gdhnjc.com/aboutus.html

7、立即行动：获取您PCBA板的专属CT扫描分析方案

无论您是需要对未知样品进行完整的PCBA逆向扫描，还是需要对已知故障板进行无损失效定位，或是希望验证新产品的内部组装工艺，工业CT扫描都是您的最优解。我们诚邀各电子制造企业、研发单位与我们联系，深入沟通您的具体需求。欢迎您寄送PCBA样品，我们将为您提供专业的评估与清晰的检测方案。 让广东省华南检测技术有限公司的专业工业CT服务，成为您产品可靠性与技术创新的有力支撑。
