PCB短路失效分析实战：4层刚性板蚀刻不净短路根因排查

PCB短路失效分析实战：4层刚性板蚀刻不净短路根因排查

在电子制造领域，PCB短路失效分析是保障产品可靠性的核心环节之一。无论是消费电子、汽车电子还是通信设备，PCB板一旦出现短路，轻则导致功能异常，重则引发整机烧毁。据行业统计，蚀刻不净、钻孔毛刺、阻焊缺陷等工艺问题是导致PCB短路原因的主要制造端因素。

本文以广东省华南检测技术有限公司近期完成的一起真实案例为基础，系统展示如何通过科学的PCB失效分析流程，精准定位4层刚性PCB板的短路根因，并为企业提供可落地的质量改进建议。

一、PCB短路的定义与分类

根据GJB 7548-2012《挠性印制板通用规范》的绝缘测试要求，相邻导体间的绝缘电阻应大于100 MΩ。基于此标准，PCB短路可细分为三类：

完全短路：绝缘电阻不大于10Ω，导体间呈低阻导通状态；

微短：绝缘电阻大于10Ω但小于100 MΩ，属于潜在隐患，可能在高温高湿环境下恶化为完全短路；

绝缘不良：绝缘电阻值介于100Ω至100 MΩ之间，虽未完全导通，但已不符合可靠性要求。

在实际生产中，PCB微短检测往往比完全短路更难发现，却对产品长期可靠性威胁更大。因此，专业的PCB可靠性测试与失效分析不可或缺。

二、案例背景：4层刚性PCB板短路失效

某客户生产的4层刚性PCB板在电子测试阶段发现短路现象，阻值异常导致整批产品无法正常出货。客户委托广东省华南检测技术有限公司进行PCB短路失效分析，要求查明短路根因及具体失效位置。

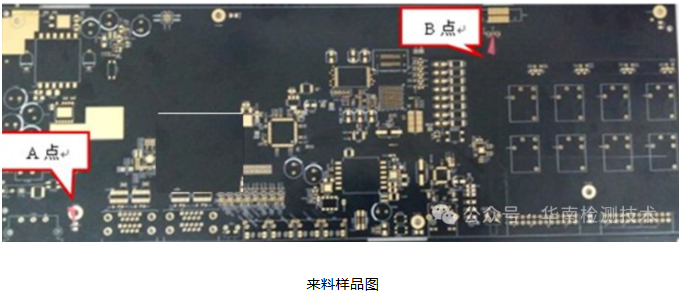

该PCB板结构为典型的4层设计（L1-L4），其中L1、L4为外层，L2、L3为内层，层间通过PTH孔实现导通。短路发生在A网络与B网络之间，初步万用表测试显示两点间阻值仅为0.2Ω，已构成完全短路。

三、PCB短路失效分析流程与检测方法

针对该案例，华南检测技术实验室采用了"电性能确认→网络定位→物理分割→微观切片"的四步分析法，确保失效根因定位精准、结论可复现。

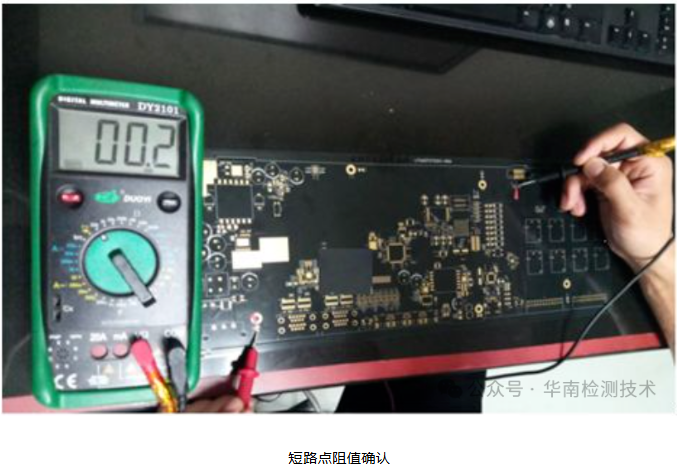

3.1 短路点阻值确认

首先使用高精度万用表对标记的A、B两点进行阻值复测，确认短路点阻值为0.2Ω，判定为完全短路。这一步骤是排除测试误报、锁定真实失效点的基础。

3.2 网络图分析与定位

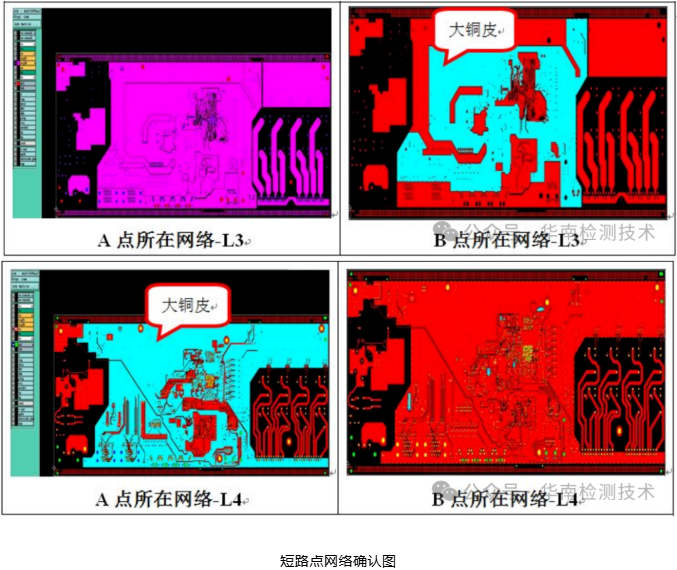

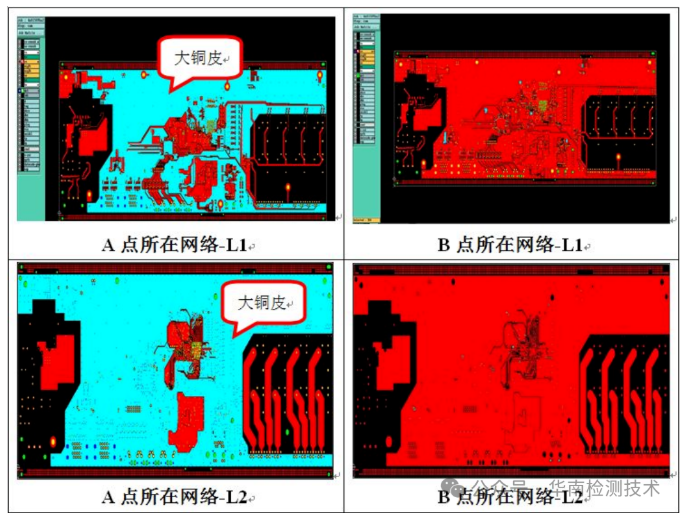

通过PCB设计文件与网络图的交叉比对，工程师对A、B两个网络的层间分布进行了详细解析：

A网络：L1、L2、L4层均为大面积铜皮，L3层分布大量PTH过孔，承担层间导通功能；

B网络：L1、L4层以焊盘和孔环为主，L2层为孤立孔，L3层为大铜皮区域。

网络图分析的关键价值在于：它帮助工程师预判短路可能发生在层间导通密集区域，尤其是L3层大铜皮与过孔相邻的位置，为后续物理分割提供了方向。

3.3 网络分割与模块隔离

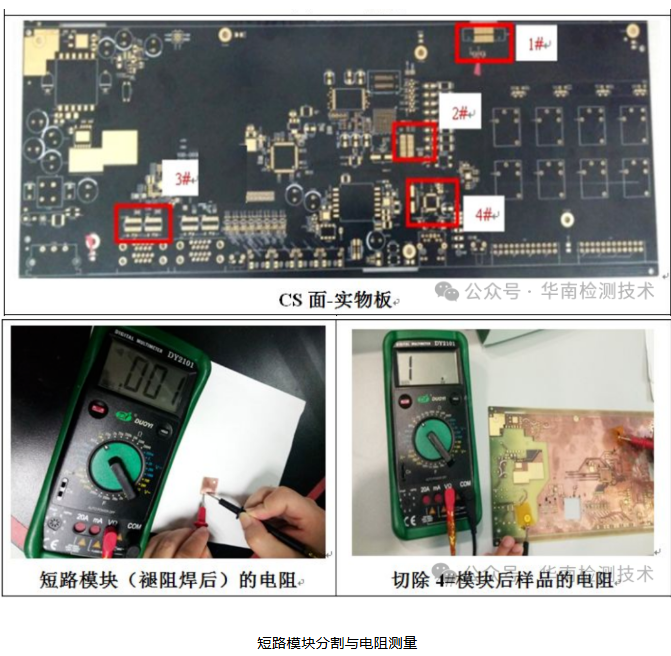

为缩小失效范围，工程师将短路区域切割为4个独立模块，逐一测量A、B网络间的绝缘电阻：

4#模块：B网络焊盘与A网络表层铜皮之间阻值为0.001Ω，确认该模块存在短路；

切除4#模块后：剩余板体的A、B网络间阻值恢复为∞（无穷大），短路现象消失。

此外，褪去表层阻焊后，对CS面（元件面）和SS面（焊接面）进行目视检查，未发现表层蚀刻不良或残留铜箔。这一结果将排查焦点从外层转向内层工艺缺陷。

3.4 水平切片与微观形貌观察

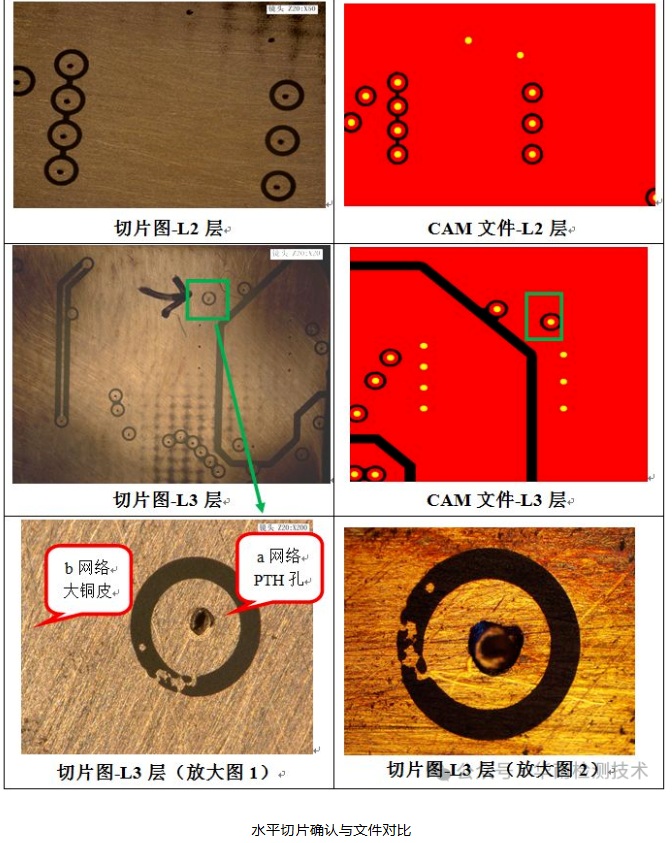

将4#短路模块制备成水平切片，从L1层逐层向下研磨观察：

L1层、L2层：未见明显异常，铜箔分布均匀，无残铜或桥接；

L3层：发现A网络过孔与B网络大铜皮之间存在残铜！经外观判断，该残铜为蚀刻不净所致，未完全清除的铜箔在过孔与铜皮之间形成了导电桥接。实测该处电阻仅为0.002Ω，直接证实了短路通道的存在。

四、失效根因：L3层蚀刻不净导致残铜短路

综合以上分析，本次PCB短路失效分析的结论是：L3层内层蚀刻不净，导致过孔与相邻铜皮间残留铜箔，形成低阻导通通道。

蚀刻不净是PCB内层制作中的典型工艺缺陷。当内层图形转移后的蚀刻工序控制不当（如蚀刻液浓度不足、蚀刻时间过短或喷淋不均匀），非图形区域的铜箔未能完全去除，极易在密集导通孔与大铜皮之间形成"隐形"短路。这类缺陷隐藏在层压后的板内，常规的目视检查和通断测试往往难以发现，必须通过切片分析与微观检测才能暴露。

五、PCB蚀刻不净短路的预防建议

基于本次案例分析，广东省华南检测技术有限公司建议PCB制造商及下游电子企业从以下三方面加强管控：

工艺窗口优化：严格监控内层蚀刻工序的蚀刻速率、药液浓度和温度，建立首件切片确认机制；

来料检验强化：对高可靠性要求的PCB板，增加PCB微短检测和抽检切片分析，避免带缺陷板流入SMT环节；

第三方失效分析：当产品出现不明原因短路时，及时委托具备PCB失效分析实验室资质的第三方机构进行根因分析，避免盲目返工造成成本浪费。

华南检测：https://www.gdhnjc.com/

六、广东省华南检测技术有限公司：专业PCB失效分析服务

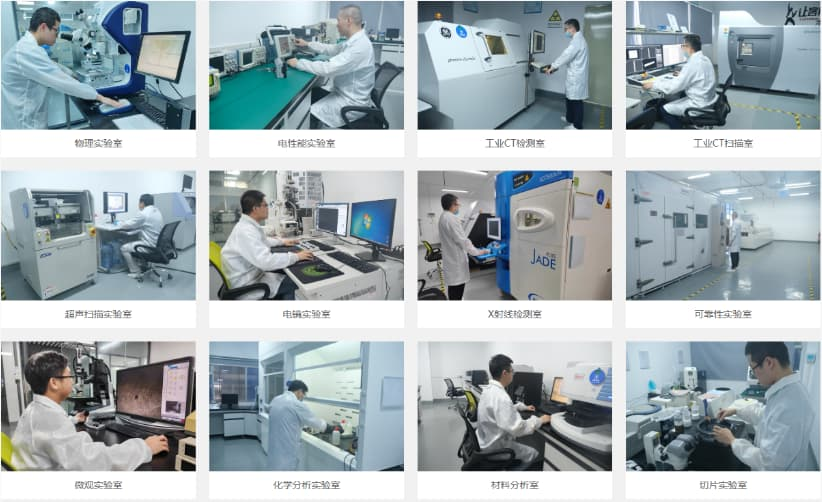

广东省华南检测技术有限公司位于东莞市大岭山镇，毗邻松山湖高新技术产业开发区，是专注于汽车电子、消费电子等领域的第三方检测机构。实验室配备业界先进的可靠性测试设备与失效分析仪器，基于元器件及产品的失效原理，为客户提供：
