电机蜗杆断裂失效分析：从断裂现场到根因定位的完整技术复盘

电机蜗杆断裂失效分析：从断裂现场到根因定位的完整技术复盘

蜗杆是电机传动系统中的核心传力零件，长期承受交变弯曲与扭转载荷，其失效往往直接表现为断裂——且多发生在毫无预兆的服役初期。

本文以广东省华南检测技术有限公司承接的一起真实电机蜗杆断裂失效分析案例为对象，完整呈现从案例背景、断口宏观检查、SEM微观分析、EDS成分验证，到金相组织与硬度检测的全流程，最终锁定断裂根因并给出改进建议。

无论您是被蜗杆断裂问题困扰的产品工程师，还是希望了解蜗杆断裂原因的技术人员，这篇文章都能为您提供一套可复用的分析框架。

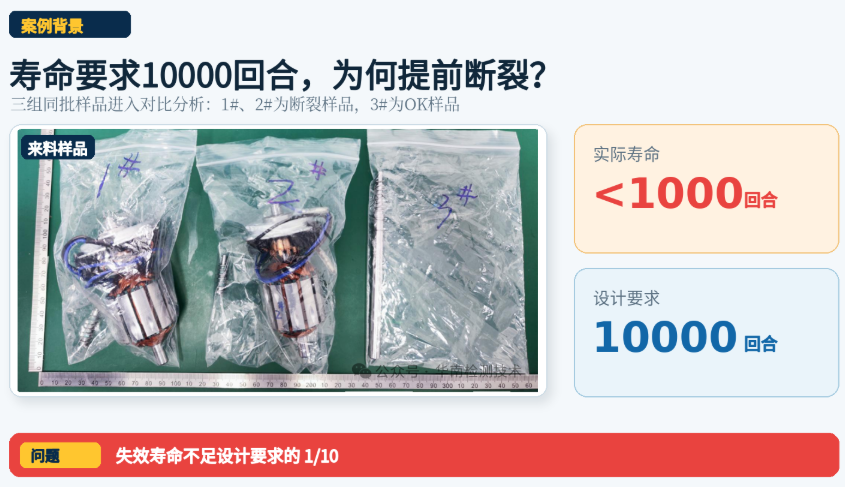

一、案例背景：寿命要求10000回合，实测不足1000回合即断裂

某电机蜗杆在抽样测试过程中偶发断裂，实际使用不到1000回合即发生断裂，而产品设计寿命要求为10000回合，断裂比例虽低但失效模式明确，客户委托广东省华南检测技术有限公司进行电机蜗杆断裂失效分析，查明蜗杆断裂原因并给出改进方向。

本次分析共收到3组样品：1#、2#为断裂失效样品，3#为同批次未断裂的OK对比样品。

二、断口检查：断裂位置高度一致，指向结构性薄弱环节

2.1 宏观断口观察

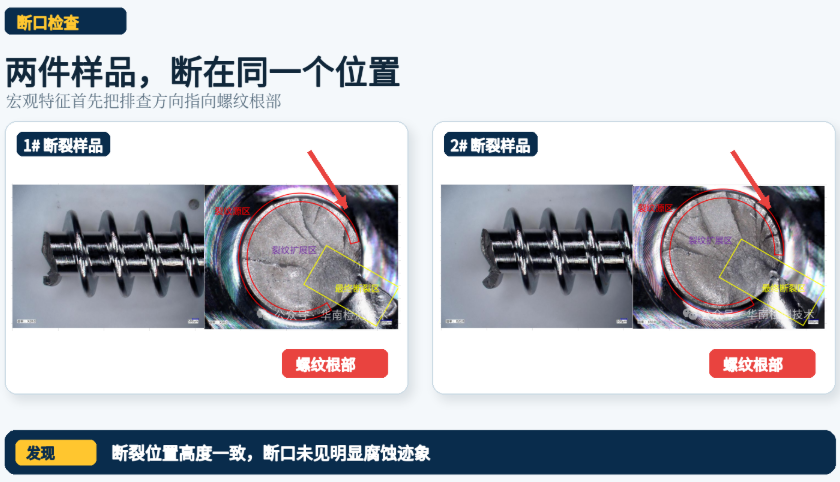

对1#、2#断裂样品进行外观与断口宏观检查，发现两处关键信息：

断裂位置一致：两件样品的断裂均发生在螺纹根部，断口未见明显腐蚀迹象，可初步排除环境因素导致的腐蚀断裂；

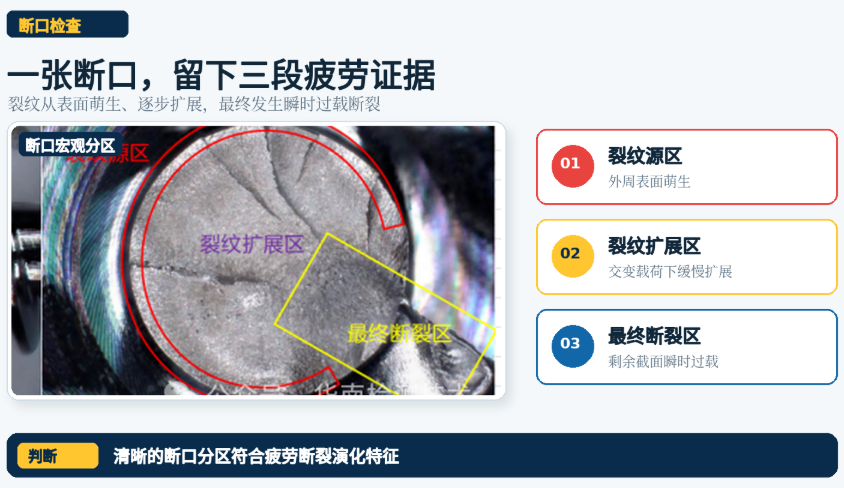

断口分区清晰：断口呈现典型的三区形貌——外周的裂纹源区、中部的裂纹扩展区，以及局部的最终断裂区。这种分区特征是判断疲劳断裂的重要依据：裂纹从表面某一点萌生，在交变载荷下缓慢扩展，当剩余承载截面不足以承受载荷时，发生瞬时过载断裂。

三、SEM分析：用微观形貌"还原"断裂全过程

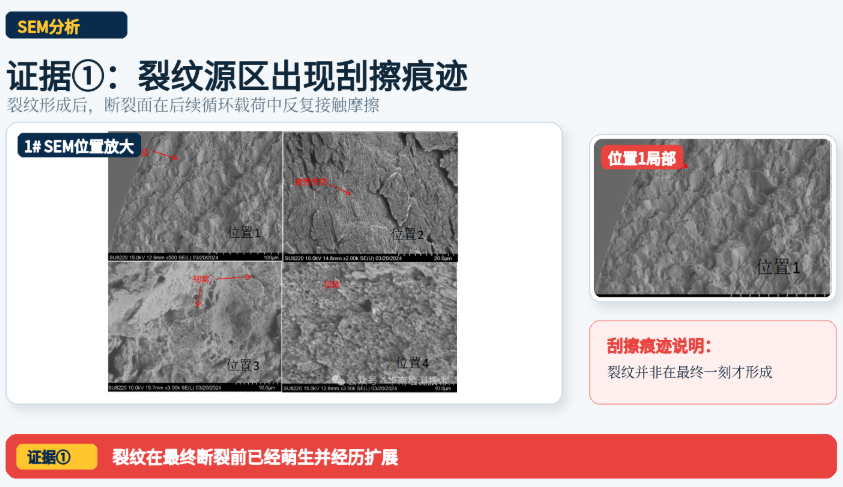

3.1 裂纹源区——刮擦痕迹证明裂纹早已萌生

在扫描电镜（SEM）下对断口外周（位置1）放大观察，可见明显的刮擦痕迹。该区域本应是裂纹源区——裂纹形成后，零件在后续服役过程中裂纹面相互摩擦，形成了这些刮擦痕迹。这说明蜗杆在最终断裂之前，裂纹已经存在了相当长的时间，属于典型的蜗杆疲劳断裂 preceded 的亚临界扩展阶段。

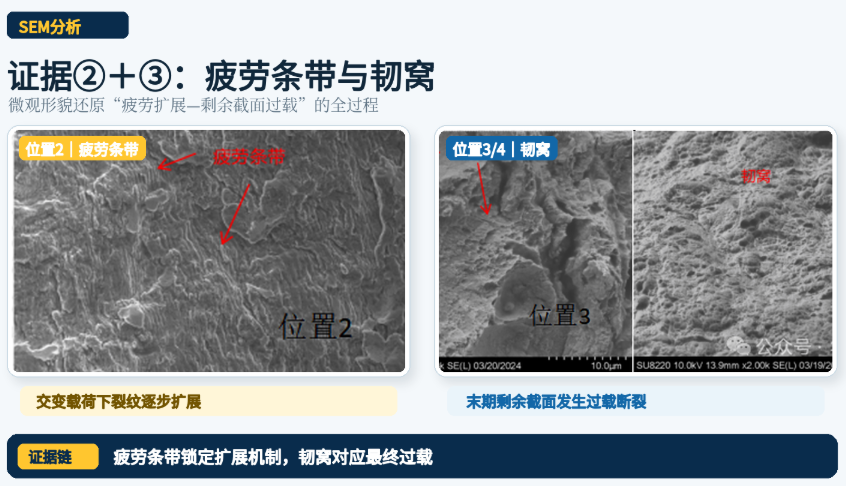

3.2 裂纹扩展区——疲劳条带锁定断裂机制

在裂纹扩展区局部位置（位置2），SEM下观察到清晰的疲劳条带。疲劳条带是交变载荷作用下裂纹逐周扩展留下的微观"年轮"，是判定疲劳断裂最直接的显微证据。

3.3 最终断裂区——韧窝形貌揭示过载瞬间

在位置3和位置4处，观察到明显的韧窝形貌，判定为最终断裂区。由于裂纹扩展到后期，剩余受力面积过小，应力过载，零件在最终断裂前发生了较大的塑性变形——这与"不足1000回合即断裂"的宏观表现完全吻合：裂纹萌生早、扩展快，有效承载截面迅速缩减。

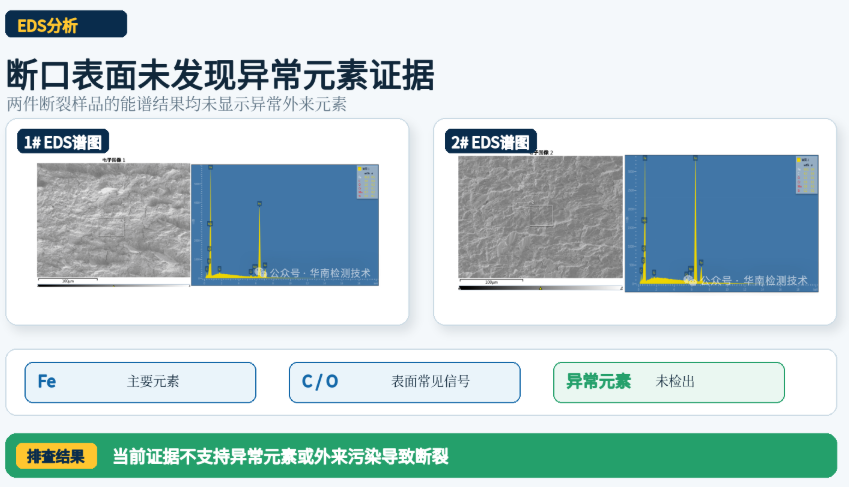

四、EDS成分分析：排除材料成分异常

对1#、2#断裂样品断口进行EDS（能谱）成分分析，结果显示断面未检测到异常元素，材料成分未见异常，排除了因材料错用、夹杂污染或外来腐蚀介质导致的断裂可能。

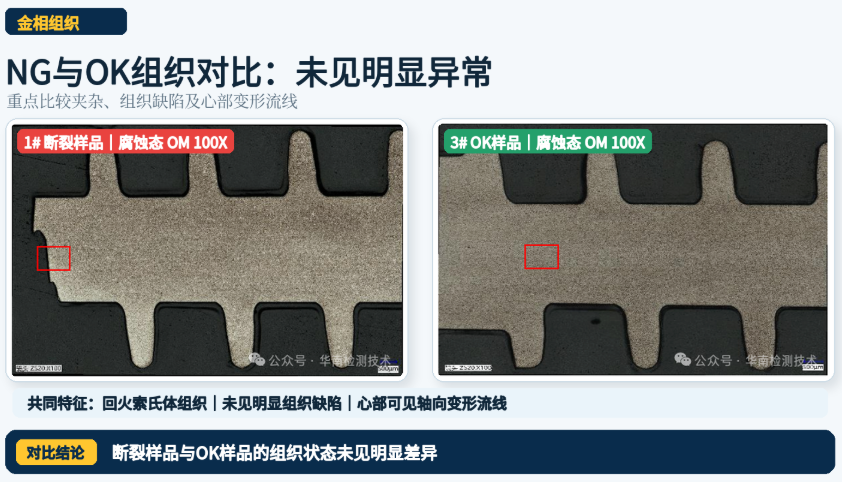

五、金相组织检测：材料组织合格，但暴露了工艺线索

将1#断裂样品与3#OK对比样品镶嵌制样，经研磨抛光后观察：

抛光态检查：两件样品均未见明显夹杂异常；

腐蚀态检查：两件样品均未见明显组织缺陷，组织均为回火索氏体，热处理状态正常；

心部特征：两件样品心部均可见沿轴向分布的变形流线，这是棒材经锻造/轧制变形的正常遗留特征。

六、维氏硬度检测：排除热处理硬度差异

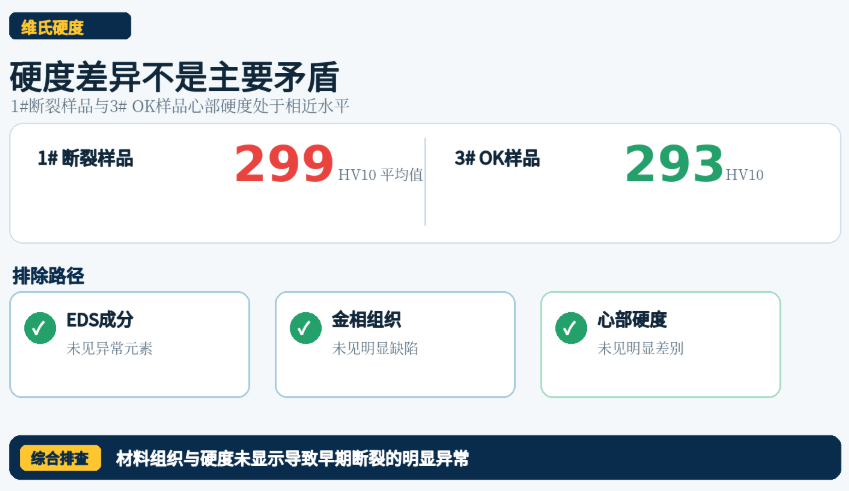

对1#断裂样品与3#OK样品进行维氏硬度测试，结果显示两件样品心部硬度未见明显差别。至此，材料成分、组织状态、硬度水平三个维度均排除了"材料本身不合格"的可能。

七、分析结论：螺纹根部应力集中引发的疲劳断裂

综合以上检测证据链，本次电机蜗杆断裂失效分析结论如下：

样品断裂原因为螺纹根部应力集中引发的疲劳断裂。

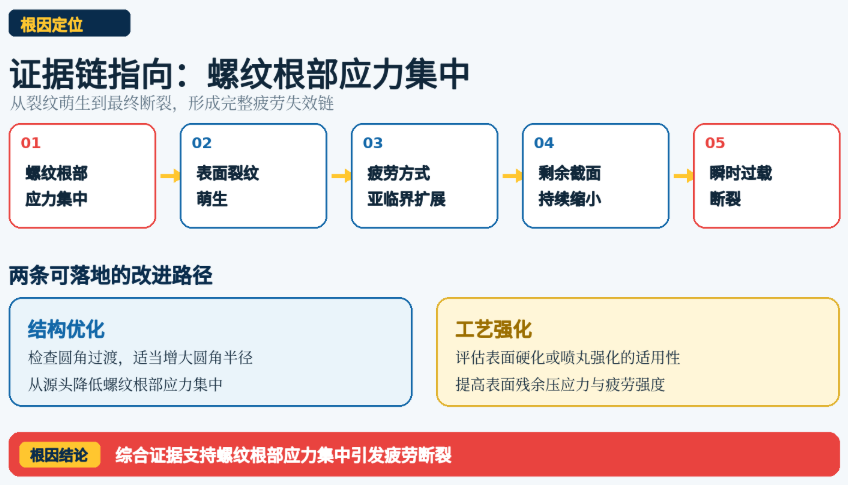

其失效机理链条为：螺纹根部圆角过渡处存在应力集中 → 在交变载荷作用下裂纹于此萌生 → 裂纹以疲劳方式亚临界扩展（断口可见疲劳条带）→ 剩余截面不足、应力过载 → 最终瞬时断裂（断口可见韧窝）。

值得注意的是，断裂样品与OK样品在成分、组织、硬度上均无差异，说明该问题并非批次性材料缺陷，而是结构设计层面的疲劳敏感性问题——这也意味着，通过工艺与结构改进，断裂问题完全可以避免。

八、改进建议：两条可落地的解决路径

针对上述蜗杆断裂原因，华南检测建议客户从以下两方面改进：

结构优化：检查样品螺纹根部圆角过渡是否平顺，适当增大圆角半径、降低应力集中系数，从源头延缓裂纹萌生；

工艺强化：对样品进行适当的表面硬化处理（如渗碳、感应淬火、喷丸强化等），提高螺纹根部表面残余压应力和疲劳强度，降低疲劳敏感性。

九、结语

蜗杆断裂看似偶然，实则每一次断裂都留下了完整的"证据链"——断口的刮擦痕迹、疲劳条带、韧窝，材料的金相组织与硬度数据。专业电机蜗杆断裂失效分析的价值，就在于把这些证据串成完整的因果链，让"偶发断裂"变成"可解释、可预防"的工程问题。

关于华南检测

广东省华南检测技术有限公司坐落于东莞市大岭山镇，毗邻松山湖高新技术产业开发区，专注于汽车电子、消费电子等领域的可靠性检测服务，服务对象涵盖半导体、电子元器件、纳米材料、通讯、新能源、汽车、航天航空、教育及科研等多个领域。

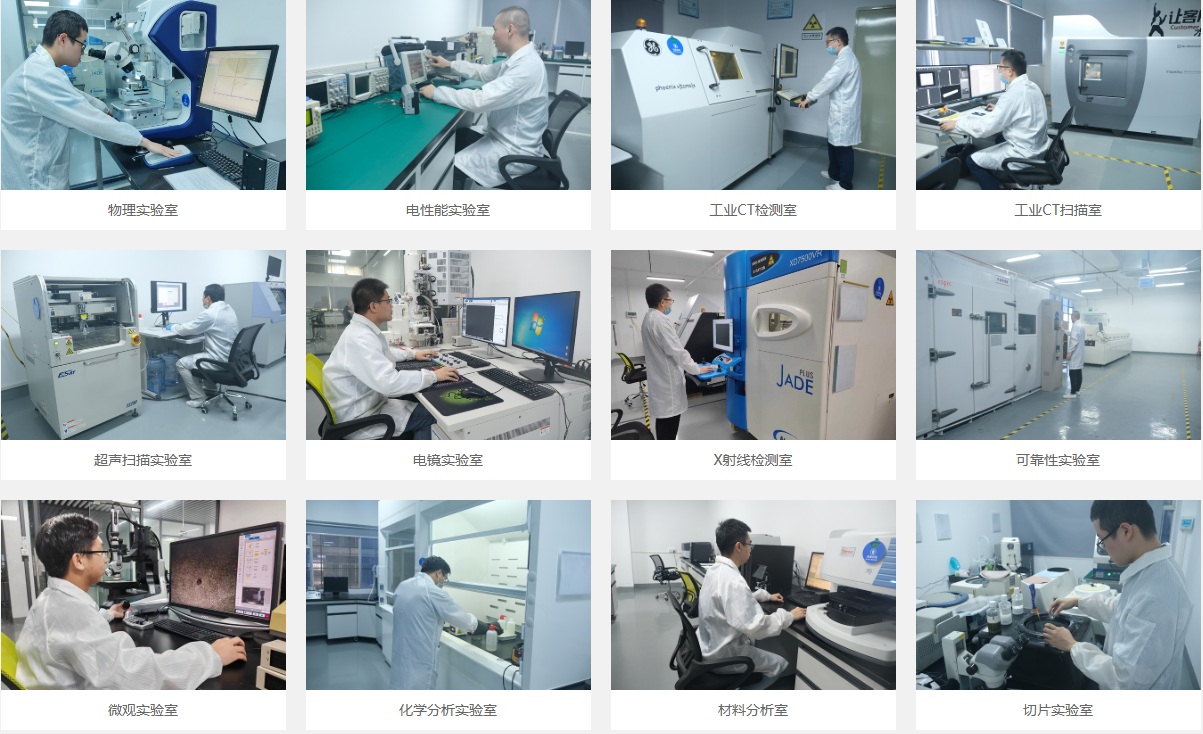

实验室配备业界一流的测试设备，可基于产品及元器件的失效原理，提供失效分析、可靠性检测及功能性能验证服务，主要仪器包括各类环境可靠性试验箱、振动台、机械冲击台、力学试验设备、包装可靠性试验设备及声光电性能检测系统等。
