引言：焊点疲劳——电子产品长期可靠性的“阿喀琉斯之踵”

在电子产品追求轻薄短小、功能集成的今天，PCBA（印刷电路板组件）焊点的长期可靠性已成为决定产品寿命的关键。焊点疲劳开裂作为一种典型的渐进式失效，往往在设备服役数月甚至数年后悄然发生，导致功能中断、器件脱落，引发高昂的售后维修成本与品牌信任危机。

如何提前预警、科学分析并从根本上预防此类问题？本文将从失效机理、典型案例到解决方案，系统阐述PCBA焊点疲劳开裂的分析全流程。我们结合华南检测技术实验室的真实案例，展示如何通过一系列先进的PCBA失效分析手段，穿透表象，锁定导致焊点寿命折损的根本原因，为您的产品设计与工艺改进提供权威的数据支持。

第一部分：深入理解PCBA焊点疲劳失效

一、 焊点为何会疲劳开裂？四大失效诱因深度解析

焊点疲劳本质上是材料在交变应力下的损伤累积。其主要诱因包括：

热循环应力：设备开关机或环境温度变化导致不同材料（芯片、PCB、焊料）热膨胀系数不匹配，在焊点处产生周期性剪切应力，是主要的疲劳驱动因素。

机械应力：PCBA在组装、测试、运输或使用中受到的弯曲、振动或冲击，若设计或安装不当，应力会集中于焊点。

材料本身疲劳：焊料合金（如SAC305）在长期应力作用下，其微观结构（如晶粒粗化、金属间化合物生长）会发生变化，导致强度下降。

环境加速因子：高温、高湿环境会加速焊料蠕变，腐蚀性气氛则会侵蚀焊点界面，显著降低其疲劳寿命。

二、 从萌生到断裂：典型的失效进程

焊点疲劳失效并非一蹴而就，通常经历三个阶段：

裂纹萌生：在应力集中处（如焊点边缘、IMC层界面）产生微裂纹。

裂纹稳定扩展：在持续交变应力下，裂纹沿晶界或穿过焊料缓慢延伸。

瞬时断裂：当剩余有效连接面积不足以承载负荷时，发生突然断裂，导致电气开路。

三、 影响焊点寿命的关键因素

材料特性：焊料成分、IMC（金属间化合物）层的厚度与形态。

设计参数：焊盘尺寸、元器件布局、PCB翘曲度。

工艺质量：焊接温度曲线、助焊剂残留、三防漆涂覆均匀性。

使用条件：工作温度范围、振动频谱、功率循环频率。

四、 防患于未然：基于失效机理的预防策略

优化热设计：改善散热路径，降低PCBA工作温升及温差。

增强机械设计：合理布局支撑点，避免应力集中；对易损件增加点胶加固。

精选焊料与工艺：选用抗疲劳性能更优的焊料合金；准确控制回流焊曲线，形成良好的IMC层。

严控组装与防护工艺：确保三防漆涂覆均匀，避免在焊点处形成厚边或应力集中点。

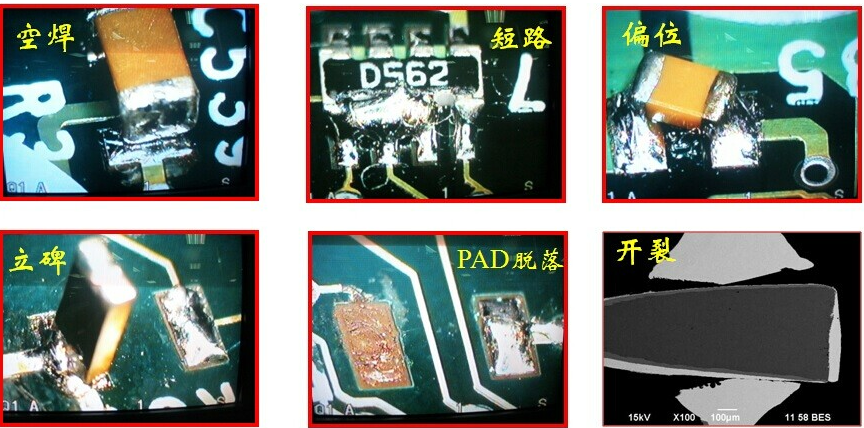

第二部分：实战案例 - 华南检测如何诊断焊点疲劳失效

当理论遇到实际问题，专业的失效分析是揭开谜底的可靠途径。以下是我们华南检测实验室受理的一起典型PCBA焊点疲劳失效案例。

案例背景

客户反馈其某款灌胶封装的产品，在使用约一年半后出现功能失效。剥离封装胶后，发现多个二极管器件直接从PCBA上脱落。客户寄送失效样品（NG）与良品（OK）至我司，要求查明根本原因。

标准化分析流程与发现

我们的博士工程师团队遵循“由表及里，由宏观到微观”的标准化流程展开分析。

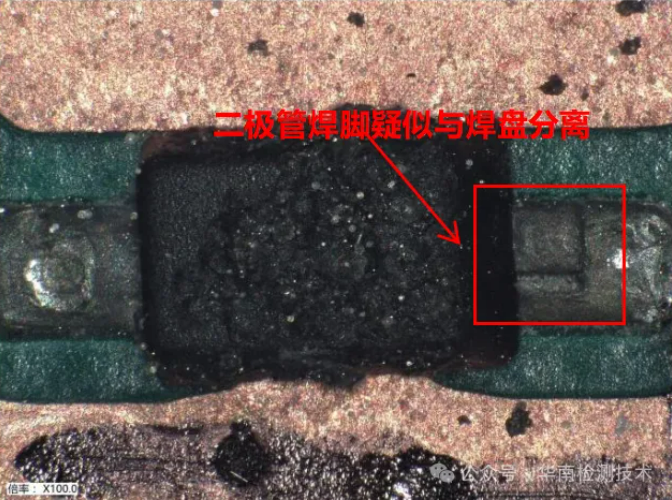

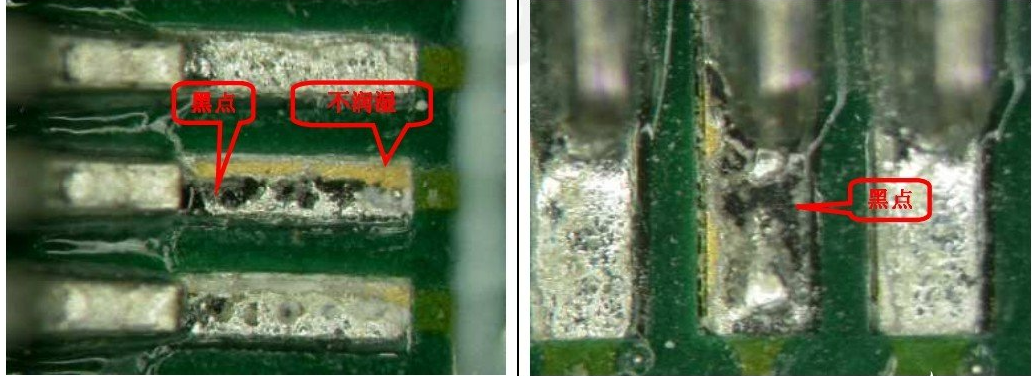

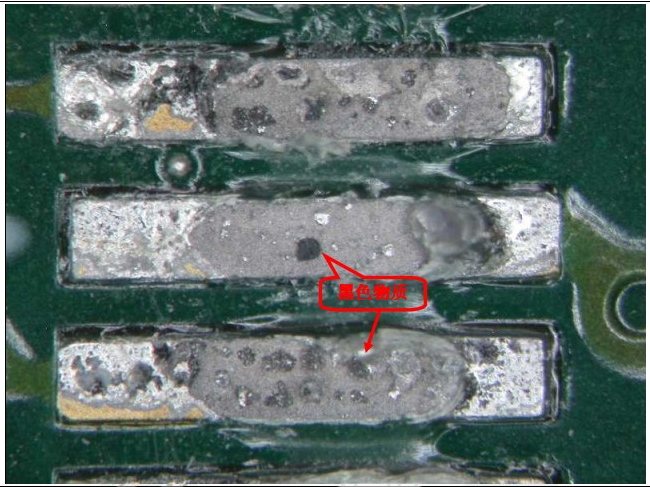

1. 外观检查(OM)

目的：初步定位失效位置与模式。

发现：在光学显微镜下观察，脱落二极管的焊脚与PCB焊盘呈现疑似分离状态，但无明显污染或腐蚀物。

价值：初步判断失效模式为机械分离，需进一步探查分离界面。

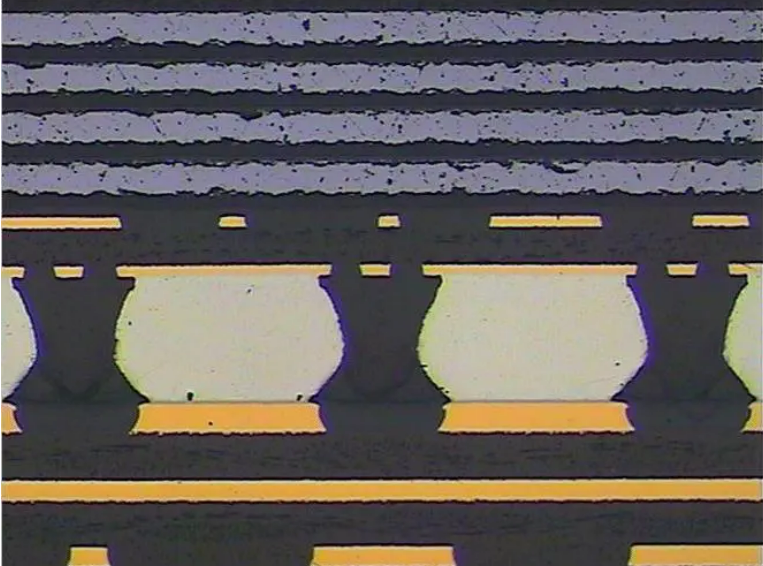

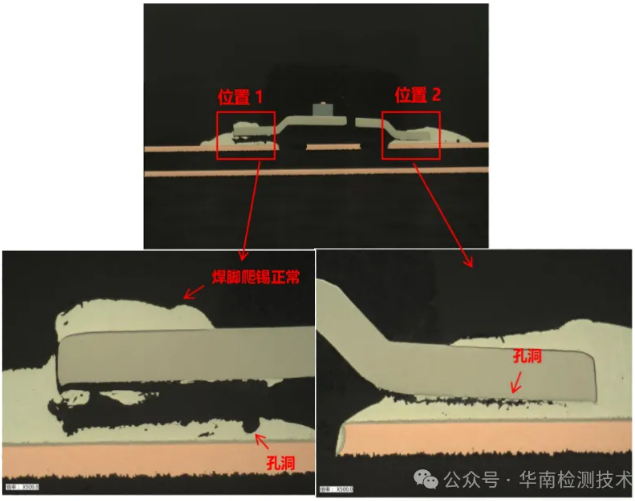

2. 金相切片分析

目的：观察焊点内部微观结构，是判断疲劳失效的关键步骤。

操作：将样品进行镶嵌、研磨、抛光，制备出焊点的垂直剖面。

关键发现：显微镜下清晰可见，二极管一侧焊脚与焊盘完全分离，另一侧虽未完全分离但已存在明显裂纹。焊点内部可见少量孔洞，但焊脚爬锡良好。

价值：确认失效模式为焊料内部开裂，且裂纹已扩展，符合疲劳失效特征。

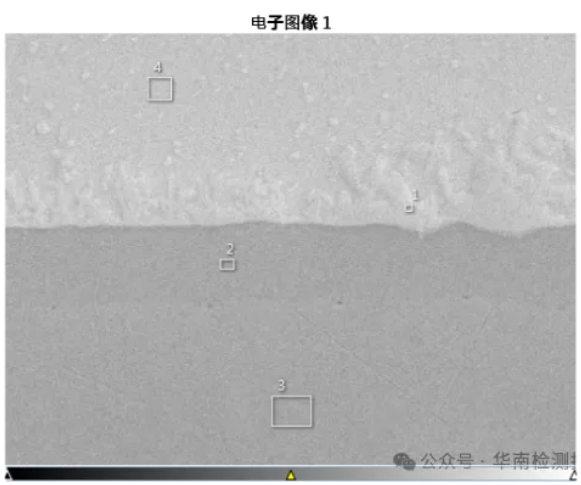

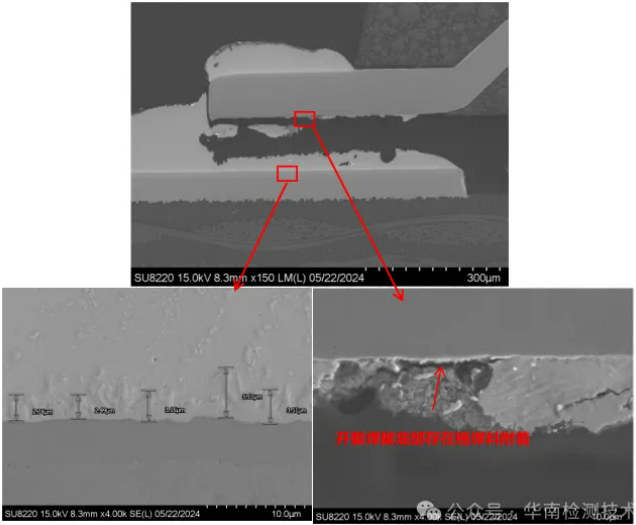

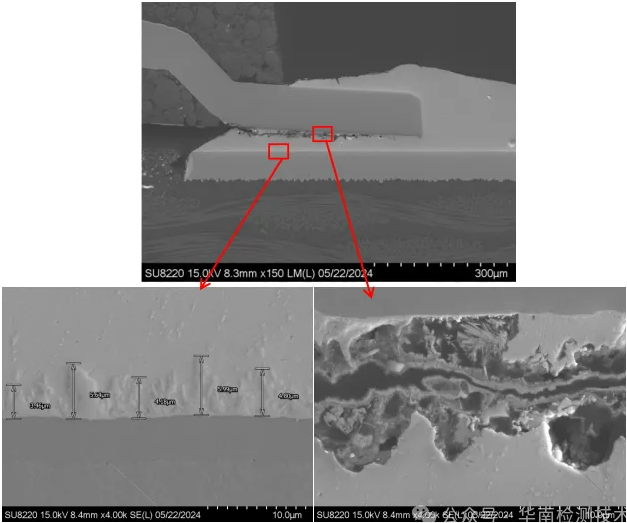

3. 扫描电镜(SEM)与能谱(EDS)分析

目的：在微观尺度观察裂纹形貌，并分析成分，排除污染等因素。

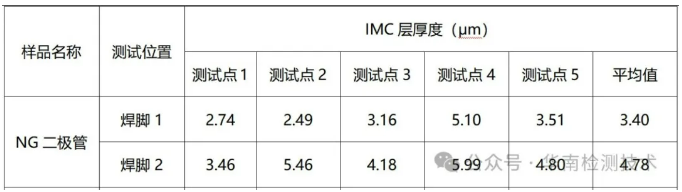

SEM发现：裂纹完全位于锡焊料内部，未延伸至元器件焊脚或PCB焊盘的IMC界面，且IMC层连续、厚度正常。

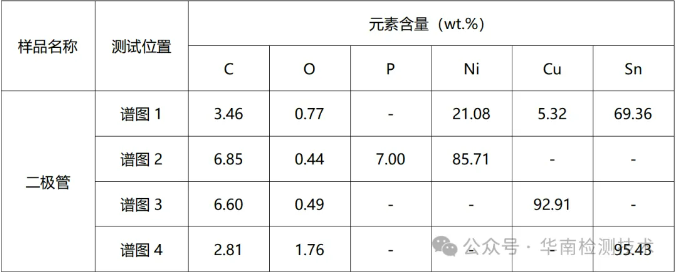

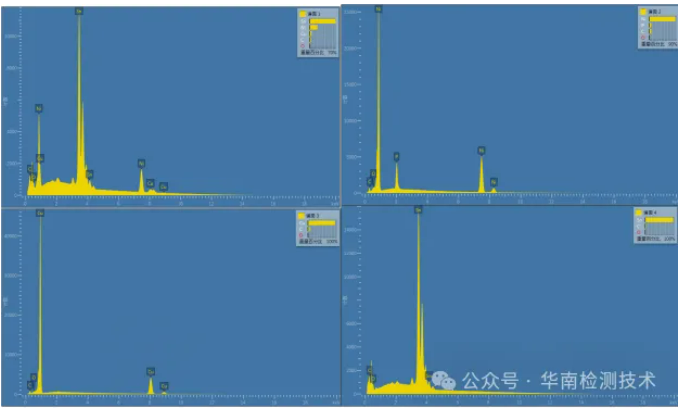

EDS发现：裂纹断面及周围焊料成分未见异常污染元素（如Cl, S等）。

价值：排除了因污染、腐蚀或IMC层过厚导致的界面脆性断裂，进一步将根因指向焊料本身的疲劳开裂。

综合结论与根因溯源

基于以上系统的、相互验证的分析数据，我们得出结论：

该PCBA二极管脱落失效的根本原因是焊点的热-机械疲劳开裂。其驱动力主要来源于产品服役过程中的周期性热应力（灌胶后散热不均导致局部热循环），以及PCBA组装工艺中三防漆在器件根部的不均匀堆积所带来的局部机械应力集中。在长期应力作用下，焊料内部萌生裂纹并逐渐扩展，最终导致承载能力丧失而断裂。

第三部分：不止于分析 - 从诊断到改进的解决方案

找到原因是第一步，如何解决和预防才是关键。我们为客户提供了明确的改进方向：

热管理优化：重新评估产品灌胶后的散热设计，优化热路径，尽可能降低PCBA关键部位的工作温度波动幅度。

工艺管控升级：优化三防漆的涂覆工艺参数与治具设计，确保漆层均匀覆盖，避免在敏感焊点或器件根部形成过厚堆积，从而消除额外的机械应力源。

您的产品是否也受到类似可靠性问题的困扰？

焊点开裂、虚焊、腐蚀、烧毁……任何潜在的失效模式都可能成为产品市场的“定时炸弹”。华南检测凭借CMA/CNAS国家认可实验室资质、经验丰富的博士/高工团队以及全套先进的失效分析设备（SEM/EDS、X-Ray、CT、红外热像等），能够为您提供：

精准的失效根因定位：从现象到本质，提供数据支撑的明确结论。

权威的检测报告：出具具备法律效力和国际互认的权威报告。

切实可行的改进建议：不仅告诉您“是什么坏了”，更指导您“如何改进”。
