在电子产品的研发、生产与使用中，PCBA（印刷电路板组件）的突然烧毁或失效是让众多工程师和管理者头疼的难题。它不仅导致直接的经济损失，更可能引发安全隐患和品牌危机。面对一块烧黑的电路板，如何穿透表象，精准定位失效的根本原因，从而制定有效的纠正和预防措施？

本文将以一个真实的PCBA烧毁失效分析案例为基础，完整展示华南检测技术实验室如何通过一套标准化、精细化的分析流程，为客户揭开故障真相。我们的目标不仅是找到“病因”，更是为了帮助您提升产品可靠性、降低售后成本、增强市场竞争力。

一、 案例背景与客户痛点

客户反馈其产品中的PCBA出现不明原因的工作异常并伴随局部烧毁现象。为查明原因，客户提供了“NG”（不良品）与“OK”（良品）样品各一份。我们的任务是：通过对比分析，找出导致PCBA烧毁失效的根源，为客户后续的工艺改进和质量控制提供权威依据。

二、 PCBA失效分析七步诊断法，步步为营

我们的博士级技术团队依托千万级精密设备，遵循以下标准化流程，确保分析结果的科学性与准确性。

步骤1：外观检查(OM) - 发现蛛丝马迹

操作：对NG样品进行高倍显微镜下的全面检查。

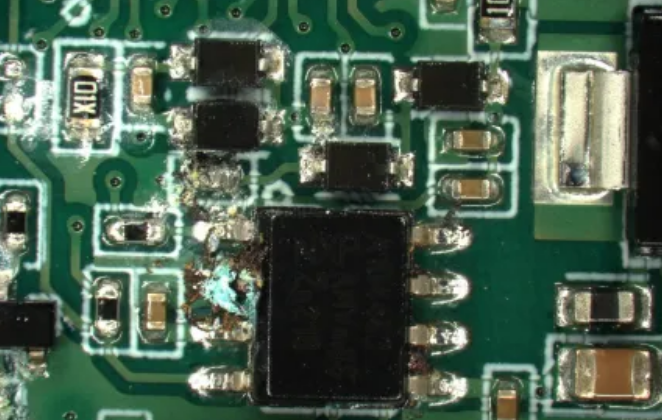

发现：在异常区域观察到明显的发黑、碳化及局部腐蚀现象。进一步检查发现，在PCBA的“三防漆”（保护涂层）下方，存在蓝色与白色异常残留物。

初步推断：烧毁区域经历过高能量冲击；残留物可能为腐蚀性物质，是导致失效的关键怀疑对象。

步骤2：X-Ray透视检查 - 探查内部“内伤”

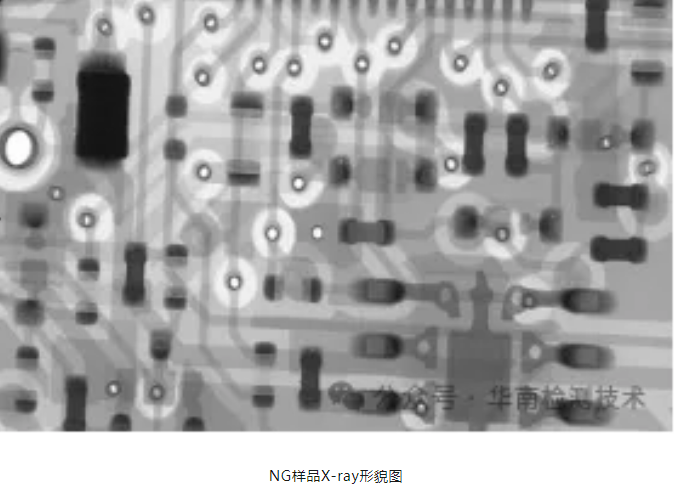

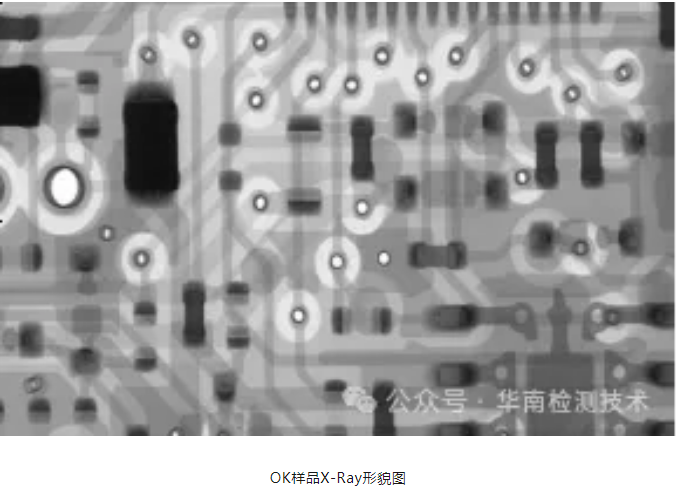

操作：使用X-Ray对NG与OK样品进行内部结构无损扫描对比。

发现：尽管外观差异显著，但两者内部走线、焊点结构及元器件布局未见明显异常。

关键排除：此步骤排除了内部短路、虚焊、封装裂纹等内部结构性问题，将分析焦点进一步锁定在表面化学腐蚀或污染上。

步骤3：EDS元素分析 - 鉴定“异物”成分

操作：使用能量色散X射线光谱仪（EDS）对烧毁区域及异常残留物进行微区元素分析。

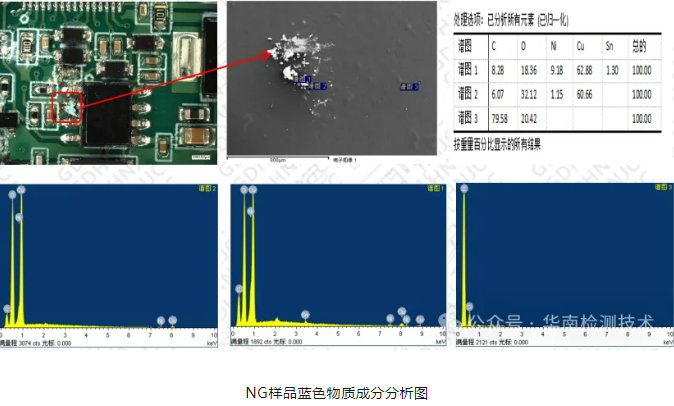

数据呈现：

编辑搜图

分析进展：确认了金属元素的异常富集，指向了电化学腐蚀或漏电路径的形成。

步骤4：FTIR红外光谱分析 - 识别“神秘”化合物

操作：采用傅里叶变换红外光谱（FTIR）对蓝色和白色异物进行精确的化合物种类鉴定。

核心发现：

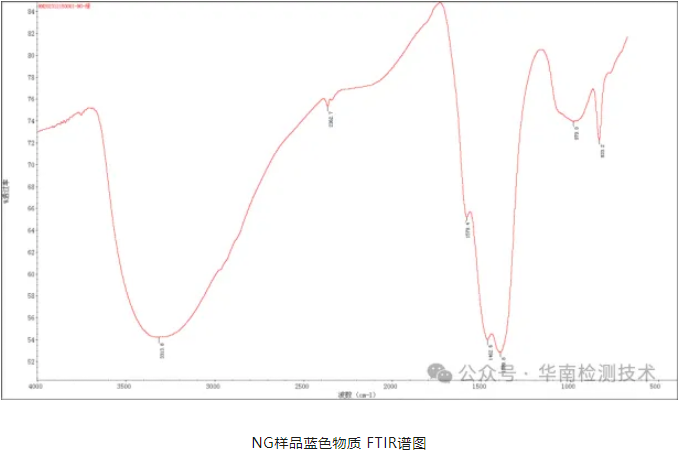

蓝色物质的谱图与甲醇铜的匹配度高达84.09%。

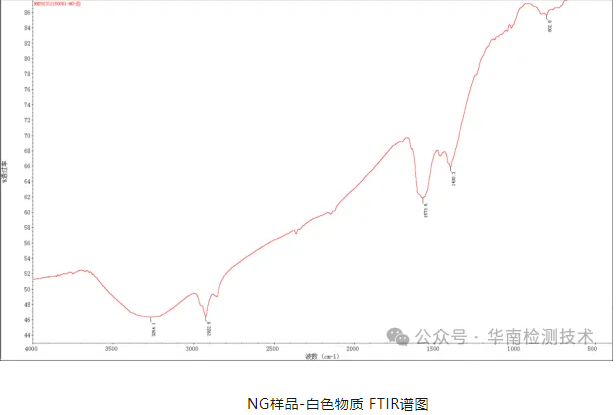

白色物质被识别为羧酸类有机化合物。

诊断突破：羧酸类物质通常呈酸性。这意味着PCBA表面在组装或使用过程中，可能引入了酸性污染物质，为后续的腐蚀反应埋下了伏笔。

步骤5 & 6：切片制样 + SEM/EDS微区分析 - 深入微观世界

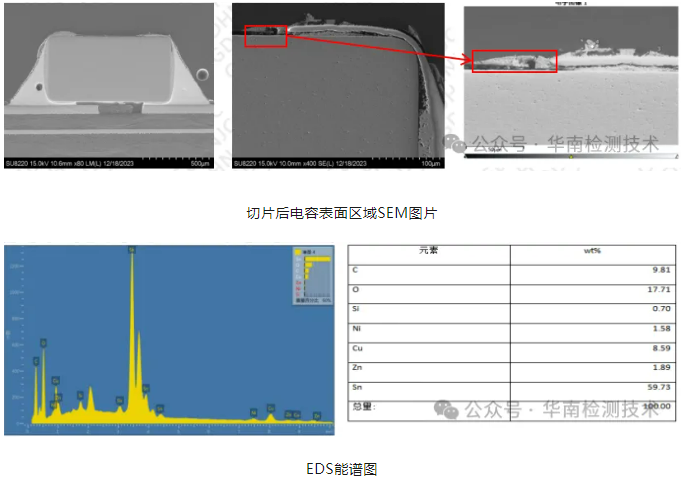

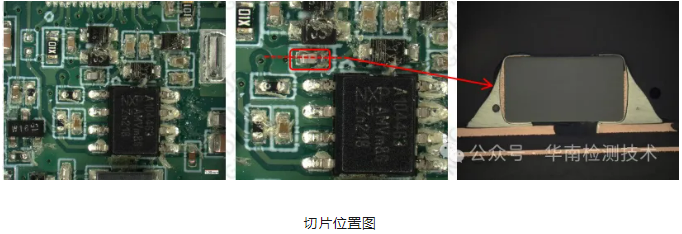

操作：对异常电容进行精密切片，制备剖面样品，随后利用扫描电镜（SEM）观察微观形貌，并配合EDS进行微区成分分析。

微观真相：

SEM图像清晰显示电容电极的焊锡层存在异常分层和空洞。

微区EDS分析在分层界面处，再次检测到Sn、Cu的富集，并伴有Zn、Ni等杂质元素。

最终拼图：微观证据证实，在酸性环境下，金属离子发生迁移并在电场作用下产生“枝晶”（导电细丝），导致绝缘下降，最终因漏电加剧而局部过热烧毁。

三、 综合结论与失效机理还原

经过以上层层递进的分析，我们锁定了本次PCBA烧毁失效的根本原因：

PCBA在制造或工艺过程中，表面残留了未清理干净的羧酸类酸性污染物。在长期通电工作（高温、可能伴有潮气）的环境下，这些酸性物质与PCB铜箔、焊料中的金属发生电化学反应，导致金属离子迁移并形成导电通道，引发严重的漏电现象。漏电产生的持续焦耳热最终导致局部温度累积，直至元件烧毁、PCB碳化。

这份结论意味着什么？

这不仅仅是一份“诊断书”。它明确地告诉客户：

问题根源：非设计缺陷，而是工艺清洁度问题。

改进方向：必须加强对PCBA组装后的清洗工艺管控和残留物检测。

预防措施：优化三防漆涂覆前的表面处理流程，确保无活性污染物残留。
