扫描电子显微镜可以用来观察什么?

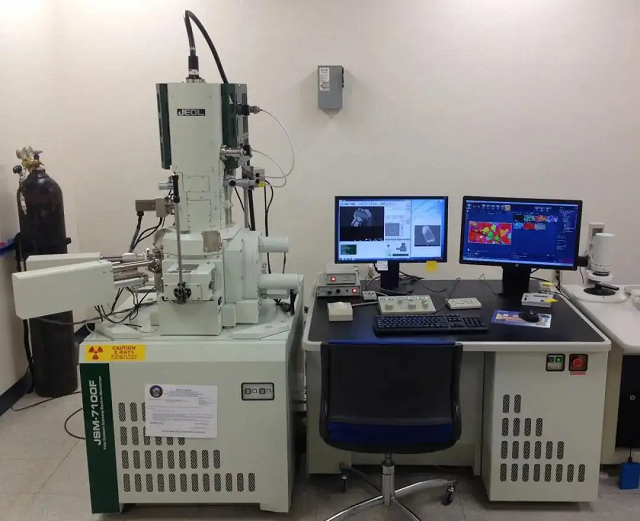

扫描电镜(SEM)电子显微镜是利用二次电子信号成像来观察样品的表面形态。扫描电镜(SEM)是介于透射电镜和光学显微镜之间的一种微观形貌观察手段,可直接利用样品表面材料的物质性能进行微观成像。从原理上讲,扫描电镜是利用聚焦得非常细的高能电子束在试样上扫描,激发出各种物理信息。通过对这些信息的接受、放大和显示成像,获得测试试样表面形貌的观察。

扫描电镜可用于观察纳米材料
所谓纳米材料就是指组成材料的颗粒或微晶尺寸在0.1-100nm范围内,在保 扫描电镜持表面洁净的条件下加压成型而得到的固体材料。纳米材料具有许多与晶体、非晶态不同的、独特的物理化学性质。纳米材料有着广阔的发展前景,将成为未来材料研究的重点方向。扫描电镜的一个重要特点就是具有很高的分辨率。现已广泛用于观察纳米材料。
扫描电镜可用于材料断口的分析
扫描电镜的另一个重要特点是景深大,图象富立体感。扫描电镜的焦深比透射电子显微镜大10倍,比光学显微镜大几百倍。由于图象景深大,故所得扫描电子象富有立体感,具有三维形态,能够提供比其他显微镜多得多的信息,这个特点对使用者很有价值。扫描电镜所显示的断口形貌从深层次,高景深的角度呈现材料断裂的本质,在教学、科研和生产中,有不可替代的作用,在材料断裂原因的分析、事故原因的分析以及工艺合理性的判定等方面是一个强有力的手段。
扫描电镜直接观察原始表面
它能够直接观察直径100mm,高50mm,或更大尺寸的试样,对试样的形状没有任何限制,粗糙表面也能观察,这便免除了制备样品的麻烦,而且能真实观察试样本身物质成分不同的衬度(背反射电子象)。
扫描电镜观察厚试样
其在观察厚试样时,能得到高的分辨率和最真实的形貌。扫描电子显微的分辨率介于光学显微镜和透射电子显微镜之间,但在对厚块试样的观察进行比较时,因为在透射电子显微镜中还要采用复膜方法,而复膜的分辨率通常只能达到10nm,且观察的不是试样本身。因此,用扫描电镜观察厚块试样更有利,更能得到真实的试样表面资料。
观察各个区域的细节
试样在样品室中可动的范围非常大,其他方式显微镜的工作距离通常只有2-3cm,故实际上只许可试样在两度空间内运动,但在扫描电镜中则不同。由于工作距离大(可大于20mm)。焦深大(比透射电子显微镜大10倍)。样品室的空间也大。因此,可以让试样在三度空间内有6个自由度运动(即三度空间平移、三度空间旋转)。且可动范围大,这对观察不规则形状试样的各个区域带来极大的方便。
