什么是爆米花效应?如何防止IC芯片爆米花效应?

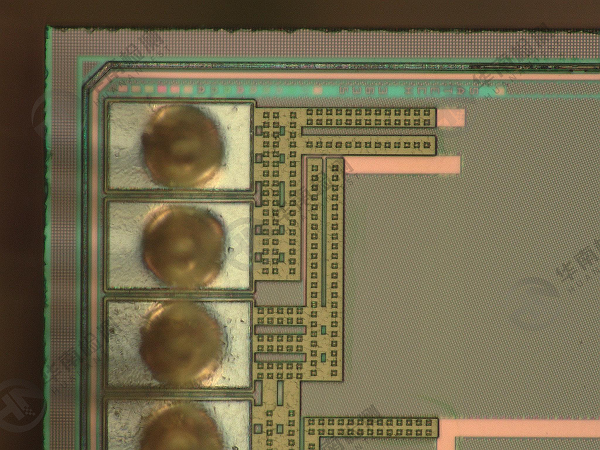

什么是爆米花效应?

爆米花效应(Popcorm Effect)特指因封装产生裂纹而导致芯片报废的现象,这种现象发生时,常伴有爆米花般的声响,故而得名。爆米花效应其实指的是湿敏器件在受潮了之后,经过高温热处理(回流焊、波峰焊等),导致器件的内部潮气气化进而导致的器件膨胀,撑开塑封胶体或者基板。而且,在冷却的过程中,由于器件部件内部材料热胀冷缩速率的不一样,进而造成了内部材料的裂纹等现象。
爆米花裂纹产生的原理
一般环境保存的时候,水蒸气渗入,大气中的水分会缓慢扩散至IC板内,久了会堆积一些水分在里面。当焊接的过程中,高温使得水蒸气的压力增高的时候,造成封装材质与晶片之间的脱层分离。随着热量的不断增高,水蒸气更加的膨胀,使IC板也随之膨胀(爆米花效应),此时膨胀的水蒸气就会导致IC板产生龟裂,水蒸气随之从缝隙散发出来。
防止芯片爆米花的措施
要想防止IC芯片发生爆米花效应,需要从IC生产过程的材料、制作工艺、制作环境三个方面进行加强管理。封装体内部的水汽量其实是由封装材料、封装体本身、所处环境释放的水汽以及通过密封处漏入的水汽组成的。因此,要防止水汽侵入,良好的钝化覆盖层(使用磷玻璃或氮化硅)是必要的,减少包封料中的离子沾污物,在包封料中掺入杂质离子俘获剂或离子清除剂,提高塑封料与引线框架间的粘接强度,在塑封料中加入填充物延长水汽渗透路径,使用低吸水性包封料等。另外,封装的环境气氛必须要很干燥,封装前各个部件应该在真空且高温下长时间进行烘烤,除去水汽。
华南检测技术专注工业CT 检测、失效分析、材料分析检测、芯片鉴定、芯片线路修改、晶圆微结构分析、可靠性检测、逆向工程、微纳米测量等专业技术测服务,欢迎前来咨询了解,客服咨询热线:13926867016。
