工业CT无损检测如何降低产品不良率?从缺陷定位到工艺改进

发布日期:2026-03-03阅读量:0
  • 0
  • 工业CT无损检测如何降低产品不良率?从缺陷定位到工艺改进

    引言

    在电子制造与精密加工领域,产品内部缺陷往往是导致批次性不良的根源。传统的破坏性检测耗时费力,且无法覆盖全批次。工业CT无损检测技术凭借其高精度、三维可视化的特点,正在成为质量工程师手中有力的工具之一。本文将从缺陷成因、检测原理、实操案例到分辨率选择,系统阐述工业CT无损检测如何帮助企业精准定位缺陷根源,进而降低产品不良率,提升出货质量。

    工业CT无损检测


    一、工业CT无损检测的核心价值:从“发现问题”到“解决问题”

    对于质量经理而言,工业CT无损检测不仅仅是一种检测手段,更是一套完整的问题解决方案。通过工业CT扫描,工程师可以在不破坏样品的前提下,获取产品内部的三维结构数据。这些数据不仅可以用于判定产品合格与否,更重要的是可以反推工艺环节存在的问题。

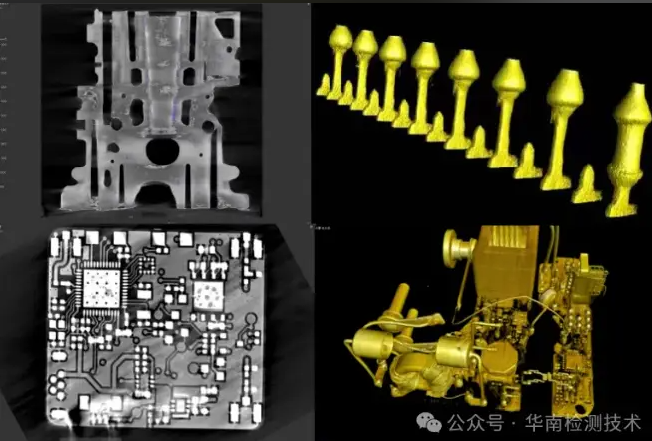

    工业CT扫描

    例如,当一批PCBA主板出现功能失效时,传统方法只能通过电测定位故障区域,但无法直观看到内部结构。而通过工业CT无损检测,我们可以清晰看到BGA焊球内部的空洞率、焊点裂纹的扩展方向,甚至是通孔内壁镀层的连续性。这些信息直接指向回流焊温度曲线、锡膏印刷厚度等工艺参数,为工艺改进提供精准依据。

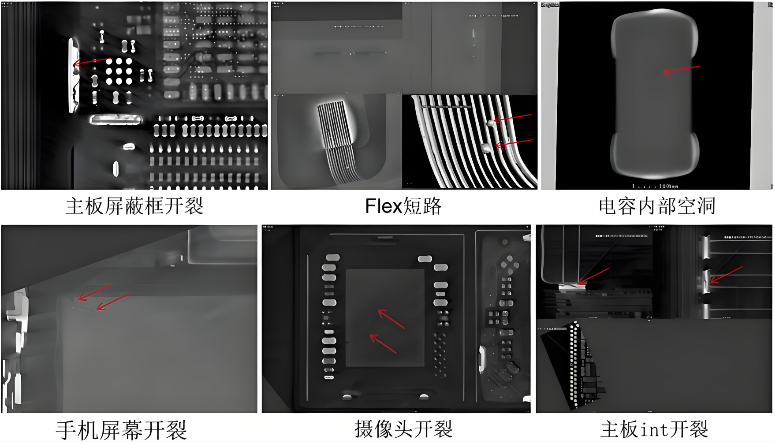

    工业CT检测


    二、电子元器件BGA空洞问题的工业CT无损检测实操案例

    近期,某电子产品制造商在生产过程中发现一批手机主板的良率出现异常波动,部分主板在功能测试阶段出现间歇性失效。质量工程师初步怀疑与BGA封装芯片的焊接质量有关,但苦于无法在不破坏样品的情况下验证。

    该企业委托我司进行工业CT无损检测。样品为12层PCB板,尺寸为120mm×80mm,芯片位于板面中央。我们采用岛津SMX-225CT工业CT系统(225KV高电压微焦点X射线源)对该样品进行扫描。

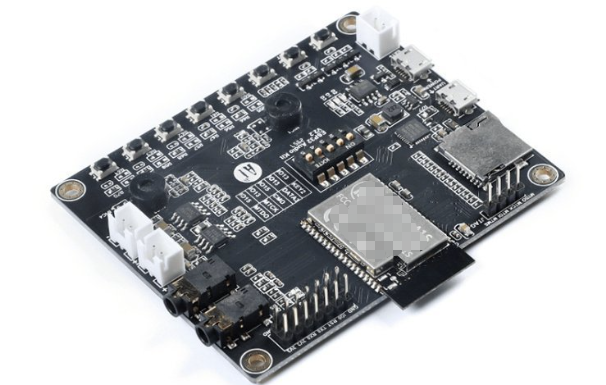

    工业CT无损检测PCB板

    检测前技术评估:

    根据工程师提供的背景信息,BGA焊球直径为300μm,预期可能存在的缺陷为空洞或裂纹,最小观测目标设定为直径50μm的空洞。依据探测器投影覆盖原则,要清晰观测50μm的结构,所需分辨率需达到10-16μm(即结构尺寸是分辨率的3-5倍)。岛津SMX-225CT的极限分辨率可达1-3微米,完全满足本次检测需求。

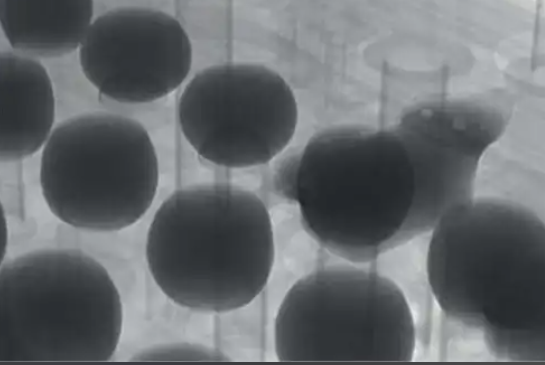

    工业CT无损检测BGA焊球

    检测过程与发现:

    1、样品装载:样品尺寸为120mm×80mm,重量约0.5kg,完全符合我司工业CT扫描样品须知要求(最大尺寸300×400mm,最大重量15kg)。

    2、参数设置:根据样品材质(FR4+铜+锡球)和观测目标,设定管电压180kV,管电流100μA,扫描分辨率设定为12μm。

    3、三维重建与数据分析:扫描完成后,通过专用软件进行三维重建。结果显示:

    空洞率分析:部分BGA焊球内部存在直径约60-80μm的空洞,空洞率约为15%-20%,超出IPC-A-610标准中对于Class2级产品的要求(通常要求空洞率不超过25%,但部分关键焊球要求更严)。

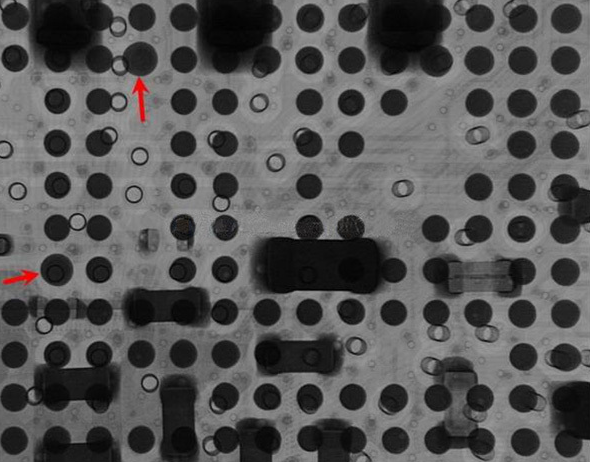

    工业CT无损检测空洞率分析

    裂纹检测:个别焊球与焊盘结合处存在细微裂纹,长度约40μm,疑似热应力所致。

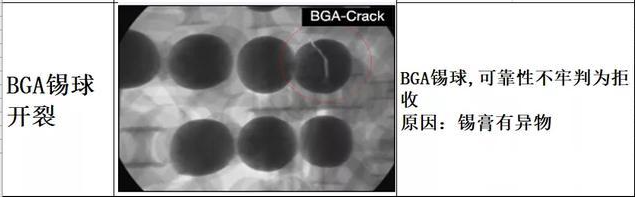

    工业CT无损检测裂纹检测

    桥接检测:未发现相邻焊球之间存在桥接短路。


    质量改进建议:

    基于工业CT检测结果,我们向客户提供了以下改进建议:

    1、调整回流焊温度曲线:适当延长预热区时间,减少焊接过程中的气体残留,降低空洞率。

    2、优化锡膏印刷厚度:检查钢网开口尺寸和厚度,确保锡膏量适中,避免因锡膏过多导致空洞或飞溅。

    3、验证PCB焊盘表面处理:建议抽查同批次PCB焊盘的表面处理质量,排除可焊性不良因素。

    客户采纳建议后,对回流焊工艺进行了微调。下一批次生产完成后,再次送样复测,BGA空洞率普遍降至10%以内,良率提升了约8个百分点。

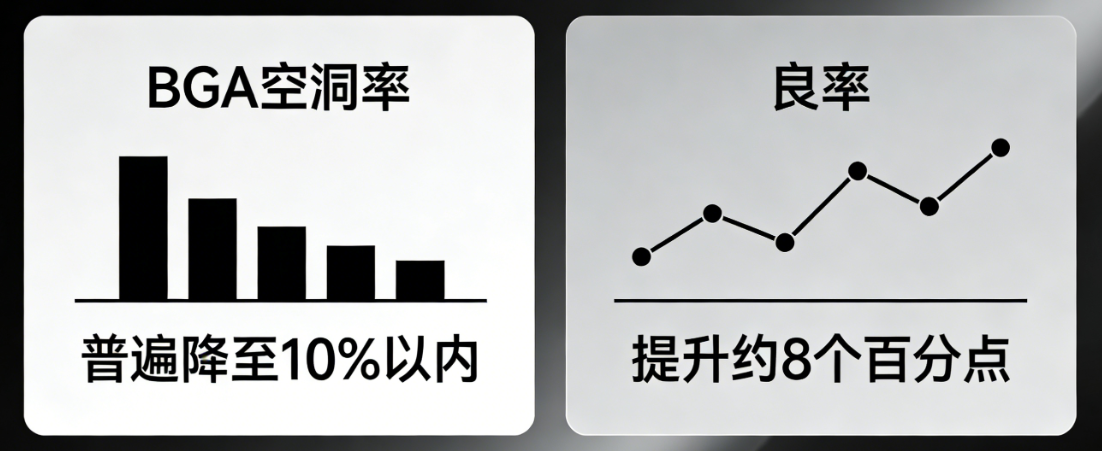

    工业CT无损检测BGA空洞率普遍降至10%以内,良率提升了约8个百分点。


    三、工业CT扫描分辨率选择:为什么不是所有样品都能达到极限分辨率

    工业CT无损检测实践中,一个常见的误区是认为设备标注的极限分辨率适用于所有样品。实际上,分辨率受多种因素制约。

    根据我司工业CT扫描样品须知:

    1、样品材质影响:高密度材料(如铜、钨)对X射线吸收较强,需要更高电压穿透,但图像对比度可能下降,影响分辨率表现。

    2、样品尺寸影响:尺寸越大,射线穿透路径越长,散射效应增强,分辨率会相应降低。例如,岛津SMX-225CT在检测小型电子元器件时可达1-3μm极限分辨率,但检测中等尺寸压铸件时,有效分辨率通常在10-30μm范围。

    3、观测目标尺寸决定所需分辨率:要成功观测一个结构,该结构在探测器上的投影需要覆盖3-5个探元。这意味着,如果您需要观测直径120μm的孔隙,所需分辨率应为24-40μm(120μm ÷ 3~5)。选择工业CT检测机构时,应根据您的观测目标尺寸,反向推算所需分辨率,再确认设备是否满足要求。

    工业CT扫描团队


    四、如何选择可靠的工业CT检测机构

    选择工业ct检测机构时,质量经理应重点关注以下几点:

    1、设备参数:是否具备高电压(如225kV)微焦点X射线源,能否覆盖您的样品尺寸与材质。

    2、分辨率验证:能否根据您的样品特性,提供预期的分辨率评估,而非简单宣称极限分辨率。

    3、资质认证:是否具备CMA/CNAS资质,确保检测报告的权威性与法律效力。

    4、案例经验:是否有同类产品的检测经验,能否提供专业的报告解读与改进建议。

    工业CT检测机构

    广东省华南检测技术有限公司配备岛津SMX-225CT工业CT系统,225KV高电压可穿透中等密度金属及多层PCB板,极限分辨率1-3微米,最大样品兼容尺寸300×400mm、重量15kg。我们拥有CMA/CNAS双重资质,资深工程师团队为您提供从扫描到工艺改进的全流程服务。

    CMA/CNAS双重资质

    结语

    工业CT无损检测正在从单纯的检测工具,演变为质量改进的核心驱动力。通过精准定位内部缺陷,反向优化工艺参数,企业可以显著降低产品不良率,提升客户满意度。如果您正面临产品内部质量难题,或希望建立更完善的质量管控体系,欢迎联系我们。
