芯片焊接失效分析案例：BGA焊点裂缝切片检测与原因解析

芯片焊接失效分析案例：BGA焊点裂缝切片检测与原因解析

在电子制造领域，芯片焊接失效是令无数企业头疼的"隐形杀手"。产品出厂测试一切正常，交付客户后却频繁出现间歇性死机、功能丢失、信号漂移——拆开一看，芯片外观完好无损，但内部BGA焊点早已悄然开裂。这类BGA焊接裂缝问题隐蔽性强、排查难度大，往往导致批量返修甚至市场召回，给企业带来巨大的经济和品牌损失。对于寻求专业解决方案的企业而言，选择一家可靠的第三方芯片检测机构进行焊接可靠性测试，是快速定位问题、降低损失的关键一步。

近期，广东省华南检测技术有限公司（以下简称"华南检测"）接收了某客户送检的2Pcs存在焊接问题的芯片样品，委托需求明确：通过切片分析（Cross-section Analysis）定位焊接失效的根本原因。作为专业第三方芯片检测机构，华南检测依托材料科学工程与电子可靠性工程体系，运用标准化切片制样流程，成功锁定了焊点裂缝位置，为客户后续工艺改进提供了关键数据支撑。

本文将完整还原这一芯片焊接失效分析案例的全过程，并系统梳理BGA焊点裂缝的常见成因与预防策略，帮助电子制造企业建立更完善的焊接质量管控体系。

一、案例背景：BGA芯片焊接异常问题描述

1.1 样品信息

客户送检的样品为2Pcs存在焊接异常的芯片，采用BGA（Ball Grid Array，球栅阵列）封装形式。BGA封装因其高I/O密度和优异的电性能，广泛应用于汽车电子、消费电子、通讯设备等领域，但其焊点位于封装底部，完全不可见，使得焊接缺陷的排查极具挑战性。

客户反馈的问题现象为芯片焊接异常，具体表现为功能不稳定或连接失效，但外观检查无法确认缺陷位置。

1.2 检测需求

客户明确要求：通过切片分析查明焊接失效原因。

检测目标聚焦两个核心维度：

缺陷定位：准确找到焊点裂缝的位置、形态和扩展方向

成因分析：结合微观形貌，判断裂缝产生的工艺、材料或应力根源

这是典型的电子元器件失效分析需求，也是华南检测日常承接的高频检测项目之一。

二、检测方法与流程：芯片切片分析标准步骤

2.1 外观检查（Visual Inspection）

外观检查是失效分析的第一步，也是判断样品是否存在明显宏观缺陷的基础环节。

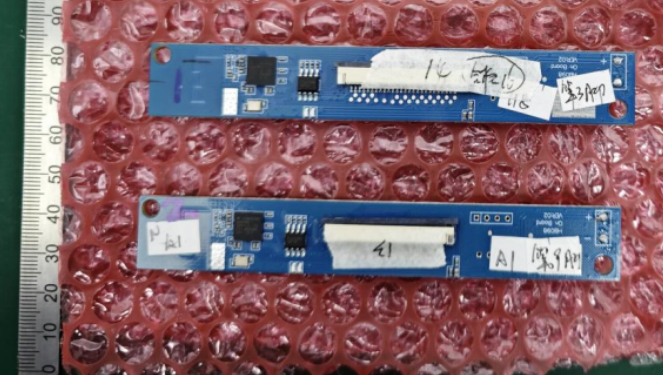

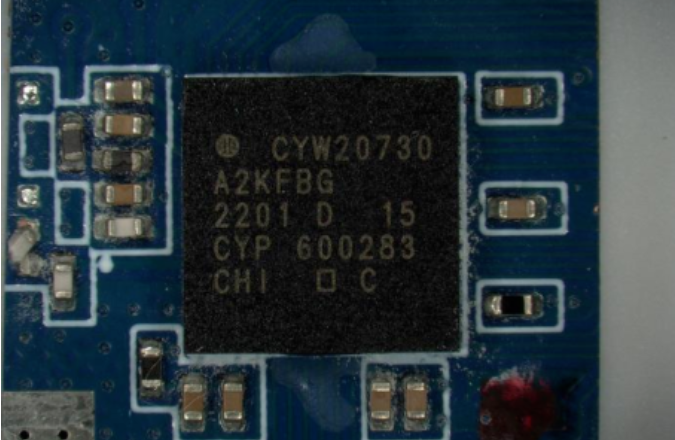

华南检测工程师使用光学显微镜对1#和2#样品分别进行表面观察。检查内容包括：

芯片封装表面是否有裂纹、鼓包、变色

BGA焊球排列是否整齐、有无缺失或偏移

引脚及焊盘区域有无氧化、污染或机械损伤

检查结果：1#和2#样品外观表面均无明显异常。

这说明失效并非由肉眼可见的物理损伤引起，缺陷隐藏在封装内部或焊点界面处，必须借助破坏性分析手段进一步深入。

2.2 切片分析（Cross-section Analysis）

当外观检查和非破坏性检测（如X-Ray）无法锁定问题时，金相切片分析是判断BGA焊点质量的"金标准"。这一技术也是BGA焊接裂缝检测中具有权威性的确诊手段，能够为芯片焊接裂缝原因分析提供直接的微观证据。

切片分析的核心流程如下：

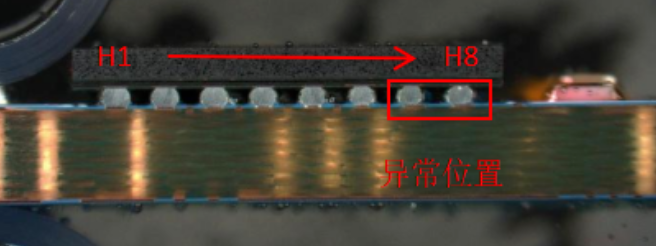

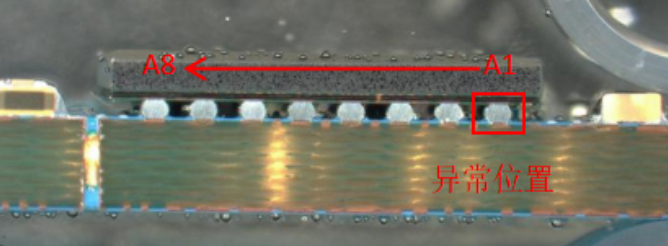

在本次案例中，工程师对1#和2#样品分别标注了切片位置（如H1-H8、A1-A8等网格化分区），确保每个关键焊点都能被精准定位和分析。这种网格化的切片策略，能够系统性地排查整颗BGA器件的焊接质量，而非仅凭运气"碰"到缺陷位置。

三、检测结果：BGA焊点裂缝问题定位

3.1 1#样品切片分析结果

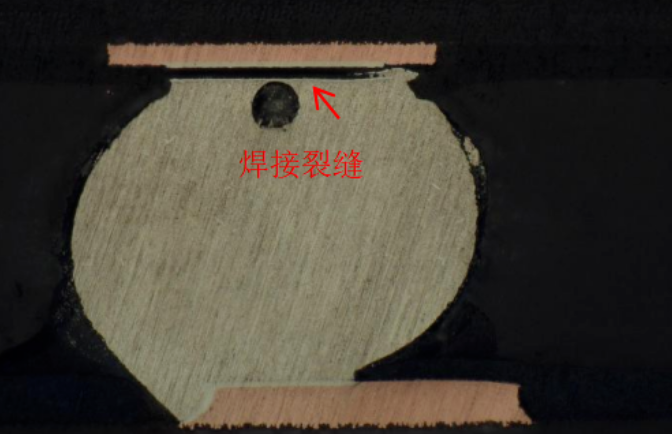

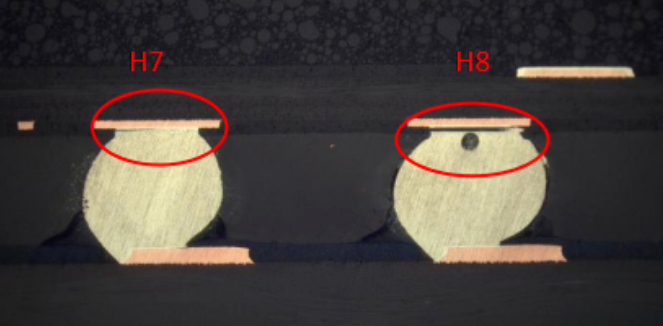

对1#样品进行截面检查后，在锡球与PCB焊盘之间的焊接界面处发现了明显的裂缝（Crack）。

具体表现为：

裂缝位于焊料与焊盘的接合界面区域

裂缝走向呈不规则扩展，部分区域已贯穿整个焊点截面

异常位置在放大观察下，可见焊料润湿不充分、界面结合不连续的迹象

该结果直接证明：1#芯片的焊接失效模式为焊点界面开裂，属于典型的BGA焊接质量问题。

3.2 2#样品切片分析结果

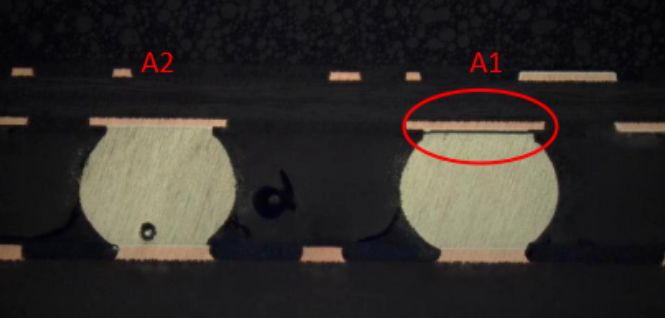

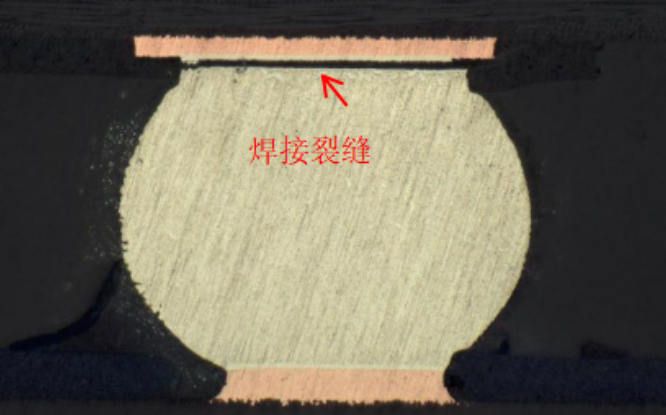

对2#样品的切片分析同样发现了焊接裂缝问题，且裂缝形态与1#样品高度相似：

裂缝同样出现在锡球与焊盘之间的界面区域

裂缝宽度和扩展程度与1#样品处于同一量级

两枚样品的失效模式具有一致性，排除了偶发性的单件缺陷可能

2#样品的异常确认，说明该焊接问题具有批量性风险，而非个别芯片的孤立事件。这一结论对客户而言至关重要——它意味着问题根源在于工艺参数或材料管控，而非来料偶发不良。

3.3 失效原因初步判断

基于切片分析结果，华南检测对焊点裂缝的成因进行了方向性分析。BGA焊点界面开裂通常指向以下几类根因：

① 回流焊温度曲线不当

回流焊的四个温区（预热→恒温→回流→冷却）任何一个参数偏离，都可能导致焊点质量异常：

峰值温度不足：焊料未充分熔融，IMC层生长不充分，焊点机械强度差

液相线以上时间过短：金属间化合物来不及形成连续层，焊料与焊盘"假连接"

冷却速率过快：焊点内部产生过大热应力，晶粒粗大，脆性增加

② PCB焊盘设计或表面处理问题

焊盘尺寸偏小、阻焊层开口不当、表面处理氧化等，都会导致焊料润湿性下降，焊点结合力不足。

③ 热循环应力导致疲劳开裂

BGA封装中，硅芯片（CTE≈2.6ppm/℃）、焊料（CTE≈20-22ppm/℃）与FR4基板（CTE≈14-17ppm/℃）三者热膨胀系数差异显著。在温度循环过程中，焊点承受周期性剪切应力，角部焊点因杠杆臂最大而最先出现疲劳裂纹。

④ 焊球/焊膏材料问题

焊球氧化、焊膏助焊剂活性不足、存储条件不当（吸潮）等，都会影响焊接质量，导致虚焊或冷焊。

核心结论：综合两枚样品的切片结果，锡球与焊盘之间的焊接界面存在裂缝是本次失效的直接原因。具体根因需结合客户的焊接工艺参数、PCB设计文件和来料检验记录进一步锁定。

四、芯片焊接失效常见原因与预防措施

4.1 BGA焊接裂缝常见成因

4.2 企业预防建议

（1）来料检验（IQC）加强

对BGA器件进行X-Ray抽检，检查焊球缺失、桥连、空洞等缺陷

严格执行MSD（湿敏器件）管控，避免BGA受潮后回流炸锡

焊膏入库前验证有效期、回温时间和搅拌规范

（2）工艺参数优化

使用测温板（K型热电偶）实测炉温曲线，确保峰值温度、TAL时间符合焊膏规格

无铅焊膏（如SAC305，熔点217℃）峰值温度建议控制在235~245℃，TAL 60~90秒

冷却速率控制在2~4℃/s，避免过快导致晶粒粗大

氮气保护环境下焊接，降低焊料氧化风险

（3）设计阶段预防

BGA焊盘设计遵循IPC-7095标准，确保阻焊桥宽度和焊盘尺寸合理

高可靠性产品（汽车电子、通讯基站）建议添加底部填充胶（Underfill），缓解CTE失配应力

PCB布局避免将大型BGA放置在板边或靠近螺丝孔位

（4）定期可靠性验证

每批次抽取2~5pcs进行切片分析，监控IMC厚度（理想值1~3μm）和焊点形貌

对高可靠性产品增加温度循环试验（-40℃~+125℃，500~1000次循环）和振动冲击测试

建立焊点可靠性数据库，实现质量趋势预警

委托专业第三方检测机构定期开展焊接可靠性测试，积累电子元器件失效分析案例数据，形成企业专属的质量基线

五、广东省华南检测技术有限公司——专业第三方检测机构

5.1 实验室简介

广东省华南检测技术有限公司坐落在东莞大岭山镇，毗邻松山湖高新技术开发区，专注于汽车电子、消费电子等领域的可靠性检测服务。公司基于材料科学工程和电子可靠性工程，打造"工业医院"服务模式，帮助企业解决在产品研发、生产、贸易等多环节遇到的各种与品质相关的问题。

服务领域涵盖：半导体及集成电路、电子元器件、纳米材料、通讯设备、新能源、汽车电子、航天航空、教育及科研

5.2 核心检测能力

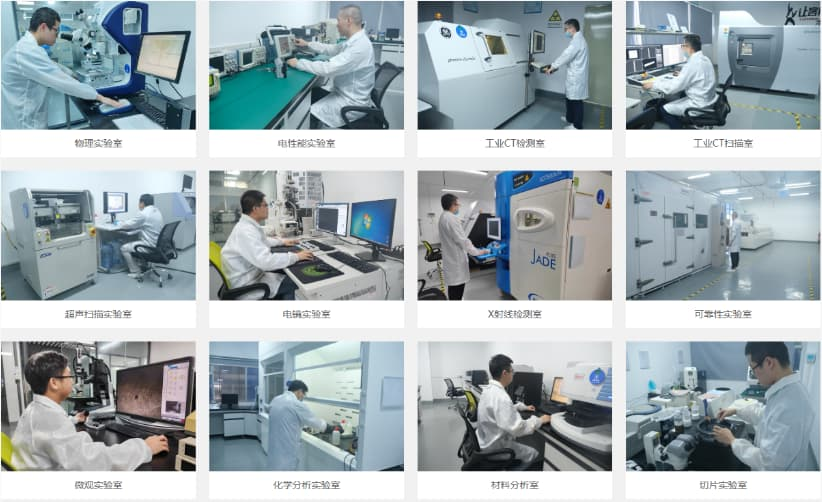

华南检测配备业界先进的测试设备，主要检测能力包括：

华南检测：https://www.gdhnjc.com/

常见问题解答（FAQ）

Q1：BGA焊点裂缝能用X-Ray检测出来吗？

A：X-Ray可以检测焊球的桥连、缺失、空洞等宏观缺陷，但对于微裂纹和界面虚焊，X-Ray的分辨率有限，容易漏检。建议采用"X-Ray初筛 + 切片分析确诊"的组合方案，必要时辅以红墨水染色试验。

Q2：切片分析是破坏性的，检测后芯片还能用吗？

A：切片分析属于破坏性检测，样品在制样过程中会被切割、研磨，检测后无法恢复。因此建议客户送检多余样品或不良品，并提前与检测机构确认切片位置和数量。

Q3：IMC层多厚算正常？

A：IMC（金属间化合物）层的理想厚度为1~3μm，且应连续均匀。超过5μm的IMC层会显著脆化，降低焊点抗剪切强度；低于1μm则表明焊接不充分，存在虚焊风险。

Q4：华南检测出具的分析报告有法律效力吗？

A：华南检测具备CNAS（注册号：CNAS L19097）和CMA双资质认可，出具的第三方检测报告具有国家认可的公信力，可用于产品质量争议、供应链追溯、保险理赔等场景。

Q5：检测周期一般需要多久？

A：常规切片分析从样品接收到出具报告，通常为3~7个工作日。如涉及SEM/EDS等深度分析，周期可能延长至7~10个工作日。华南检测支持加急服务，具体可与工程师沟通。
