LED失效分析：从现象到机理的全链路诊断技术解析

LED失效分析：从现象到机理的全链路诊断技术解析

在LED照明与显示行业高速发展的当下，死灯、光衰过快、色偏及封装开裂等质量问题频发，往往导致终端客户投诉激增与生产批次返工，给企业带来巨大的经济损失。本文将通过广东省华南检测技术有限公司的真实案例，深度解析LED失效分析的标准作业流程与技术逻辑。我们将从客户实际痛点出发，还原失效现场，展示如何通过科学严谨的无损与微区分析手段，精准锁定失效根源，为企业的工艺改进与质量管控提供权威的数据支撑与决策依据。

一、LED失效分析案例背景

某知名LED显示屏模组制造商在出厂老化测试环节，发现一批次户外全彩显示屏模组出现局部区域色偏及亮度衰减现象，不良率高达3.5%。客户初步排查排除了驱动电路与焊接工艺问题，怀疑是LED光源芯片或封装材料存在隐性缺陷。若无法在短时间内定位根因，将面临整批订单延期交付的风险。

为此，客户紧急委托广东省华南检测技术有限公司开展LED失效分析。我们的解决方案聚焦于微观缺陷溯源，旨在通过精准定位失效点，帮助客户快速隔离不良品并优化封装工艺，最终将产品良率提升至99%以上，避免了百万元级的经济损失。

二、LED失效分析过程

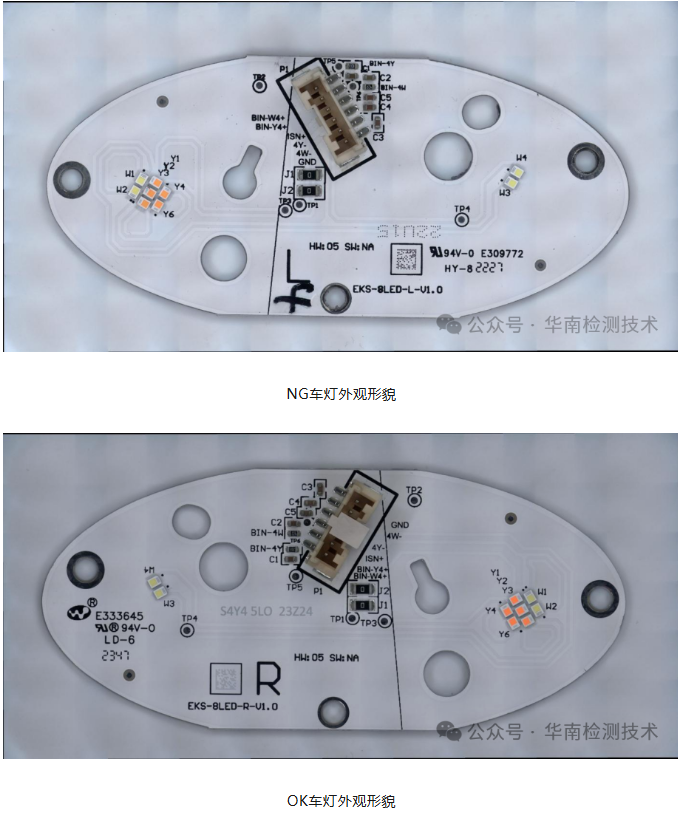

1、外观检查与X-ray无损透视

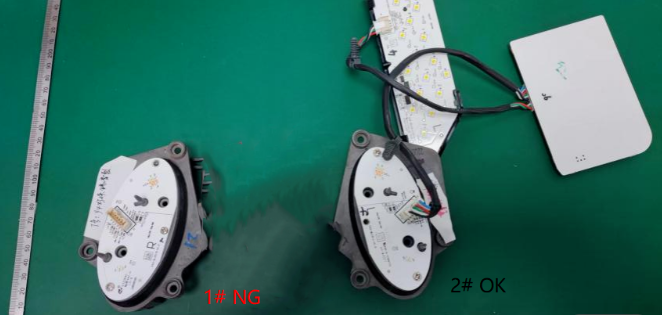

首先进行宏观与透视检查。检测目的在于确认LED支架是否存在机械损伤、引脚虚焊或内部连线断裂。我们使用OLYMPUS体视显微镜对失效灯珠进行全检，

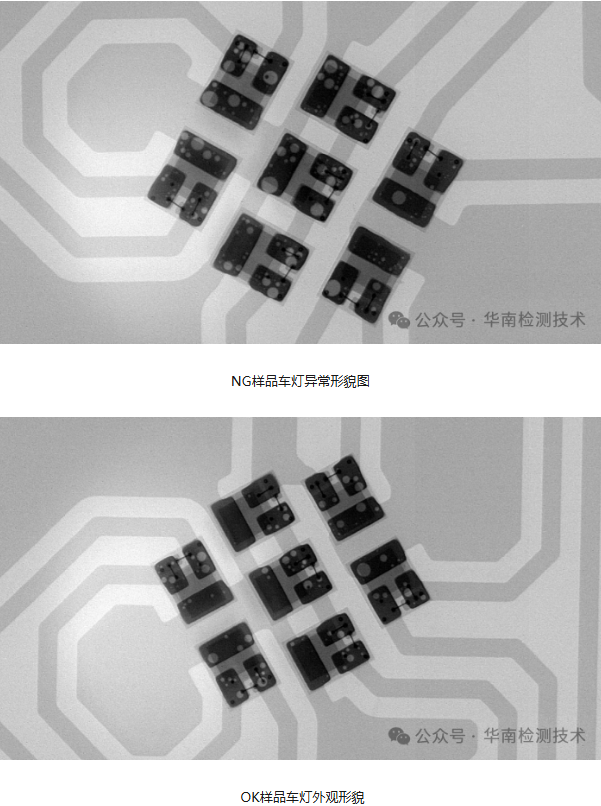

随后采用德国YXLON X-ray实时成像系统对封装内部进行无损透视。

关键发现为：失效灯珠外观无明显破损，但X-ray图像显示部分金线存在弧度异常及轻微塌陷。本步骤确认了失效并非由外部物理撞击引起，而是内部键合结构存在隐患，排除了PCB板焊接不良的可能性。

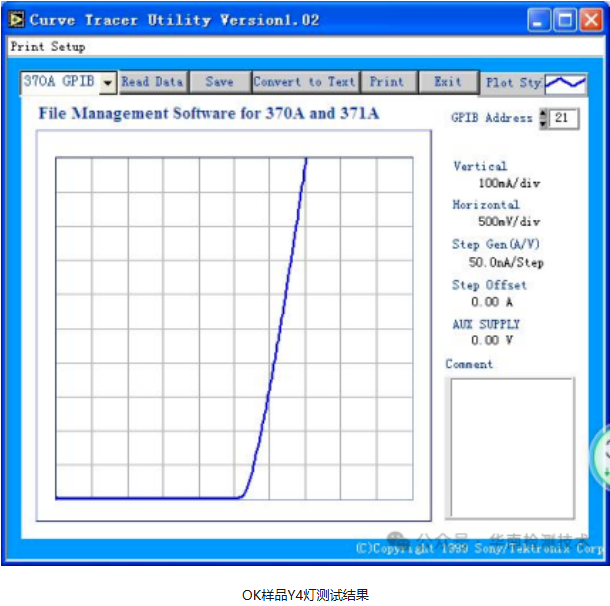

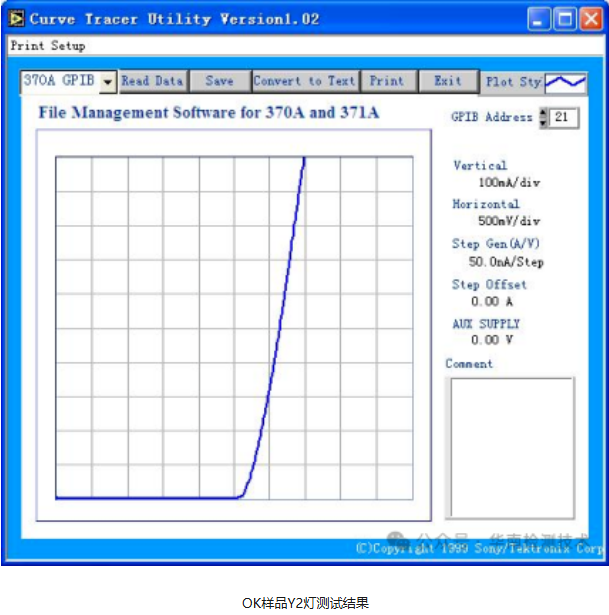

2、电性能测试（I-V特性曲线）

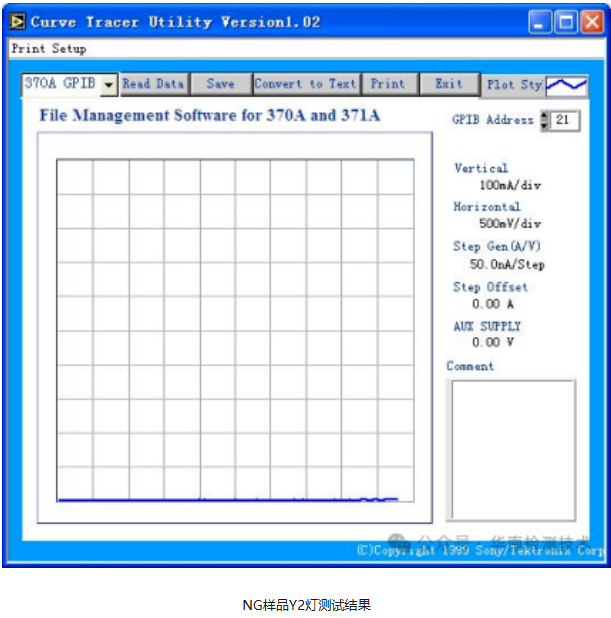

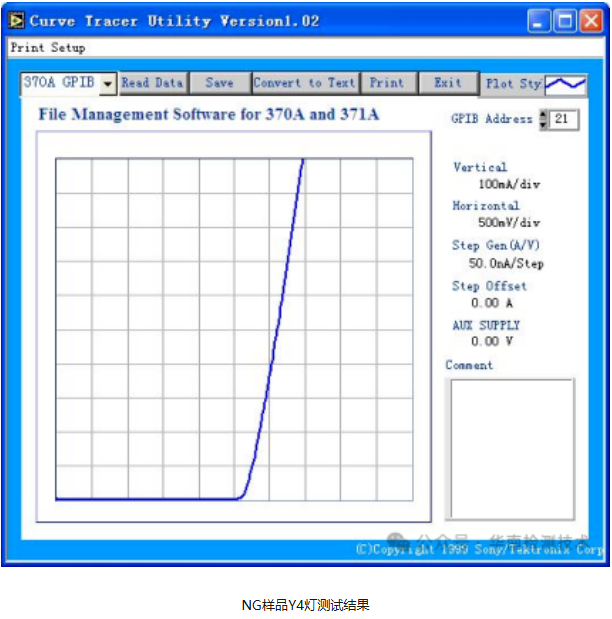

为了验证内部电气连接状态，依据GB/T 24823-2019《普通照明用LED模块性能要求》进行测试。使用Keithley 2450源表分析仪对良品与失效品进行I-V特性曲线对比。检测发现，失效LED的正向开启电压（Vf）较良品漂移约15%，且在小电流区出现软击穿现象。

该步骤确认了PN结存在漏电通道，排除了单纯因金线断开导致的开路失效，将怀疑重点指向芯片内部的晶体缺陷或EOS损伤。

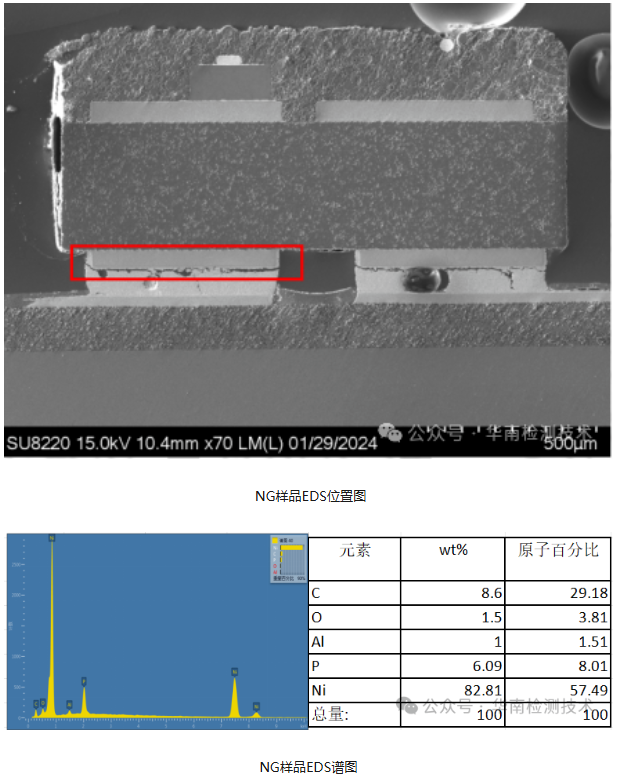

3、开封解剖与SEM/EDS微观分析

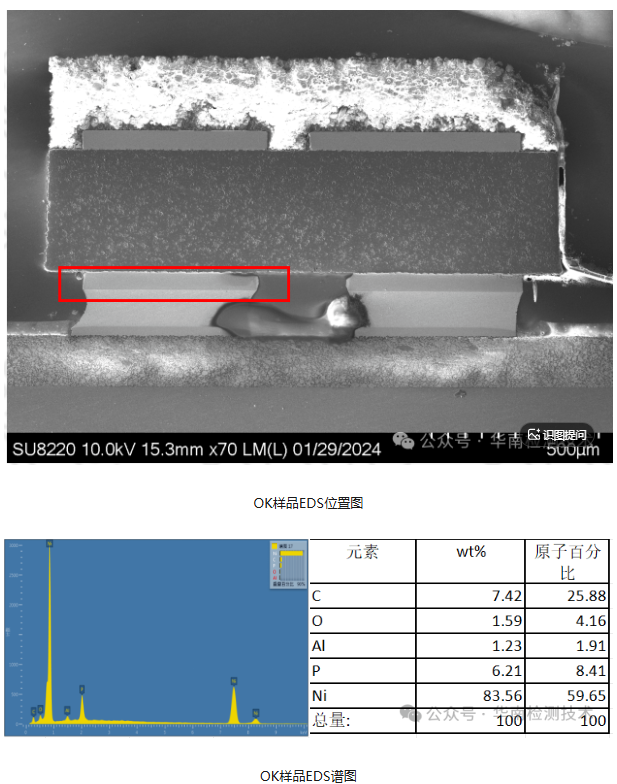

在确认电性异常后，采用化学腐蚀法对LED环氧树脂封装进行开封处理，暴露芯片与金线焊点。利用Hitachi SU5000场发射扫描电镜（SEM）观察键合界面，并结合Oxford EDS能谱仪进行成分分析。

关键发现：在失效灯珠的负极焊点处观察到明显的孔洞状腐蚀，EDS结果显示该区域检出异常高含量的Na、Cl元素。本步骤确认了失效焊点存在电化学迁移现象，排除了芯片本体破裂的可能，明确了腐蚀是导致电性漂移的直接原因。

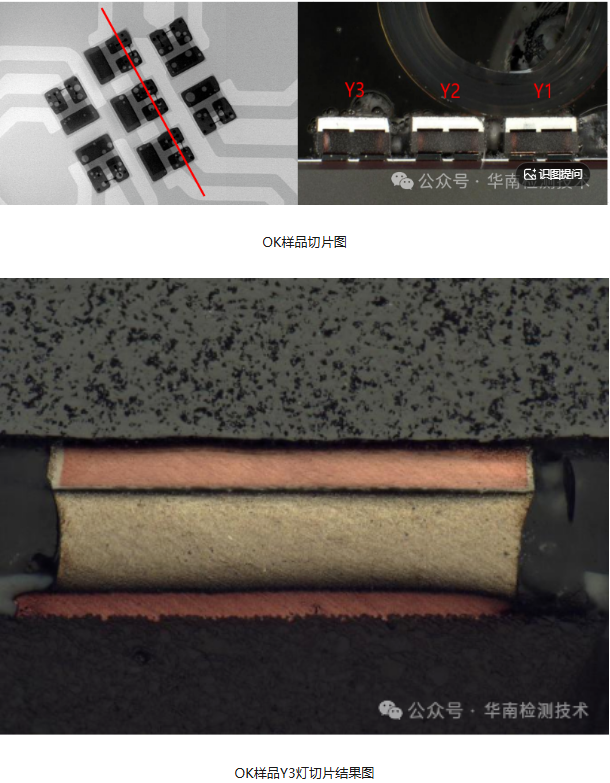

4、金相切片与显微组织观察

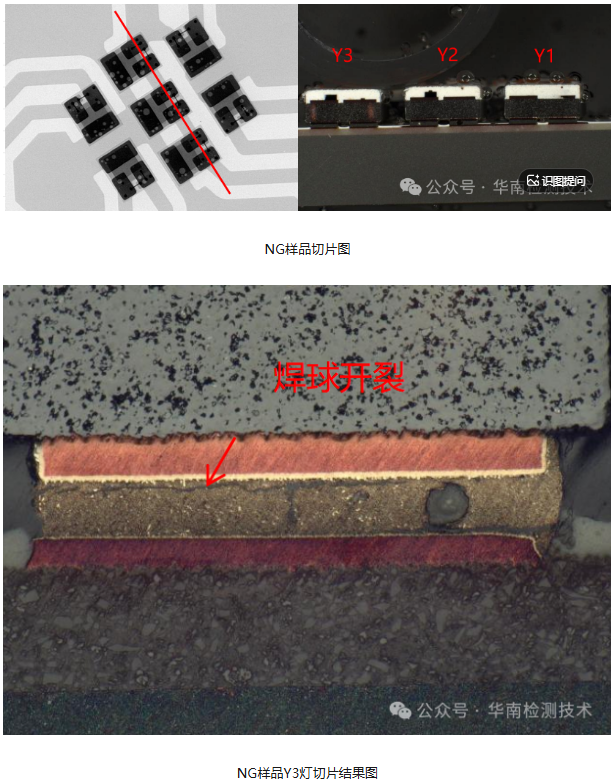

为进一步探究腐蚀渗透路径，对LED支架截面进行金相制样。依据IPC-A-610标准，使用Zeiss Axio Imager M2m金相显微镜观察封装气密性及界面结合情况。结果发现，支架与封装胶体的结合界面存在微裂纹，且裂纹沿焊点边缘延伸。

该步骤确认了封装界面的微裂纹为水汽侵入提供了通道，构建了“腐蚀环境-裂纹通道-金属迁移”的证据链，排除了支架本身材质不合格的因素。

三、LED失效分析综合分析

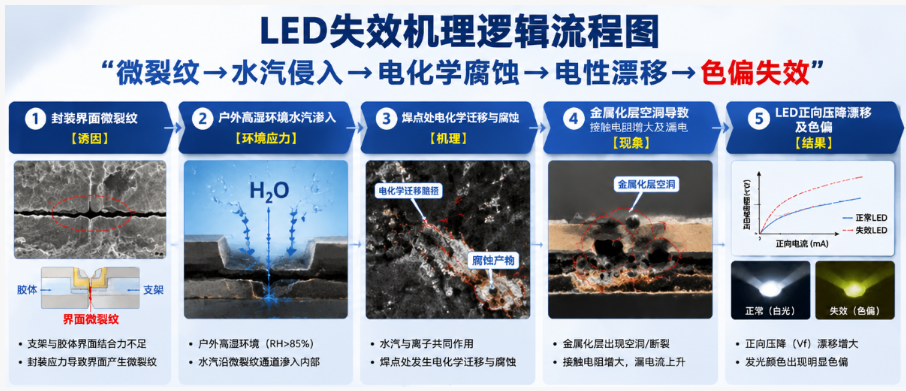

综合上述各层级检测数据，我们构建了完整的失效链条：封装界面微裂纹（诱因）→ 户外高湿环境水汽渗入（环境应力）→ 焊点处发生电化学迁移与腐蚀（机理）→ 金属化层空洞导致接触电阻增大及漏电（现象）→ LED正向压降漂移及色偏（结果）。

最终判定，本次LED失效分析的根因在于封装工艺控制不当，导致支架与胶体界面结合力不足，产生微裂纹。在户外高湿环境下，水汽沿裂纹侵入，引发电极间的电化学腐蚀，进而导致发光性能衰退。该结论为客户提供了明确的整改方向：优化注塑成型参数以提升界面结合强度，并在封装前增加等离子清洗工序以增强表面能。

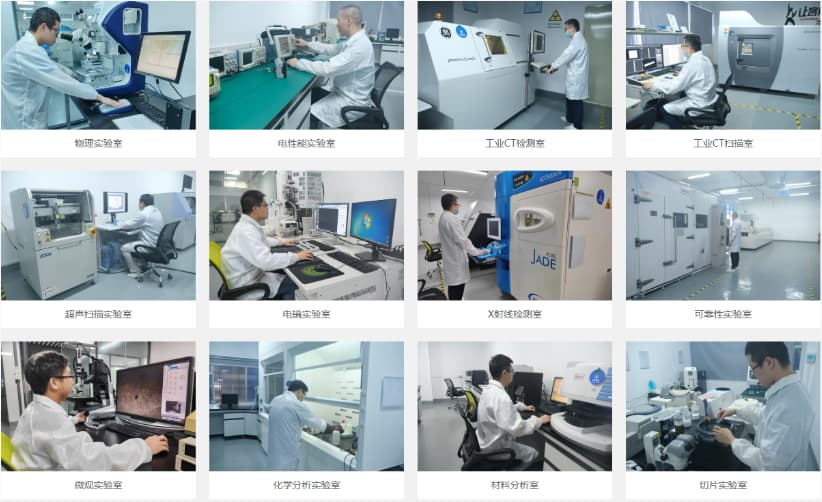

LED失效分析不仅是查找产品质量问题的“显微镜”，更是企业优化生产工艺、提升市场竞争力的“助推器”。广东省华南检测技术有限公司凭借CNAS、CMA双重资质认证，配备全套进口高端检测设备，可提供从失效现象复现到机理深度挖掘的一站式技术服务。
