LED灯串变暗、灯珠发黑是LED照明产品在实际应用中常见的质量问题之一。对于LED灯具制造商和供应商而言，这类失效不仅影响产品寿命，还可能引发客户投诉与品牌信任危机。本文基于华南检测实验室的真实案例，通过系统的失效分析流程，揭示LED灯串变暗的根因，并为行业提供预防参考。

LED灯串变暗：一个常见的行业质量痛点

LED灯具在长期使用过程中，光衰（亮度下降）是比较直观的失效表现之一。光衰可能由多种因素引起：驱动电路老化、散热不良、封装材料退化，或是芯片本身出现问题。然而，当灯珠表面出现明显发黑时，往往意味着失效已经深入到芯片层面。

本案例来自广东省华南检测技术有限公司收到的一份客户送检样品——1Pc LED灯串。客户反馈：该灯串中2#灯珠明显变暗，且灯珠表面发黑，要求分析失效原因。通过外观检查、X-Ray检测、电性能测试、开封视检、SEM扫描、EDS能谱分析及FTIR红外光谱分析等手段，我们逐步定位了失效根因。

失效现象初判：外观与电性能检查

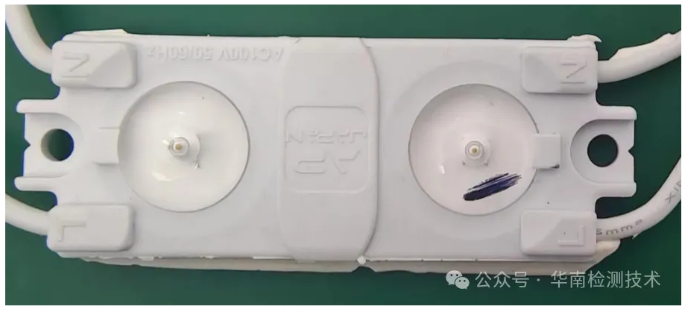

外观检查是失效分析的第一步。检查结果显示：1#灯珠表面及内部结构正常，未见明显异常；而2#灯珠表面存在明显发黑形貌，初步推测可能是发光芯片表面附着了异物，阻挡了光线的正常出射。

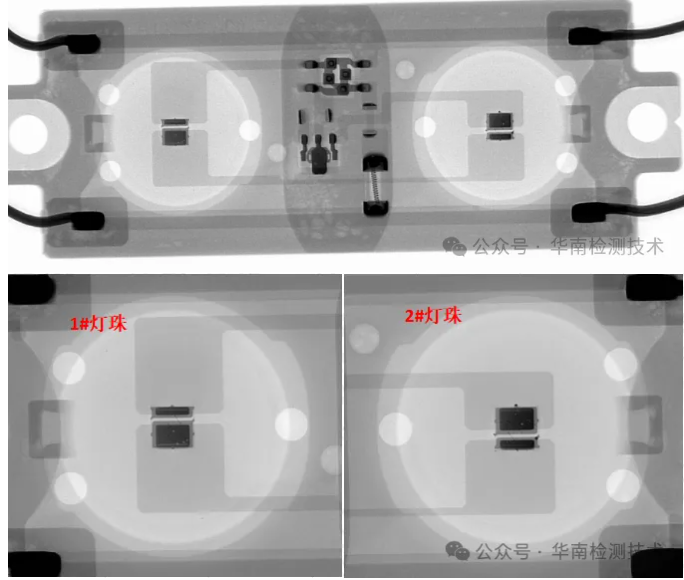

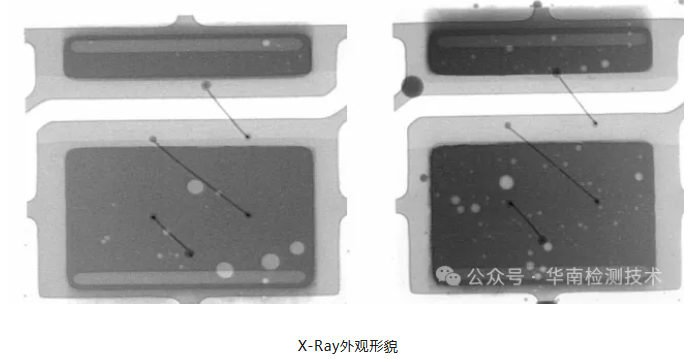

随后进行X-Ray无损检测。X-Ray图像显示，1#与2#灯珠内部结构基本一致，键合线清晰可见，未发现断线、虚焊或内部裂纹等结构性缺陷。这说明失效原因不在封装结构或连接层面，而是更深层的问题。

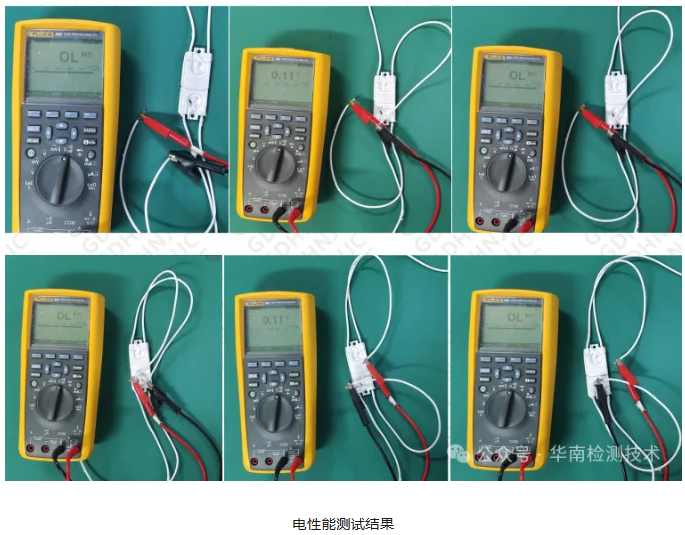

电性能测试进一步缩小了排查范围。对LED灯串引出导线进行两两测量，结果显示：除两条主线路导通外，其余线路均显示开路。这一发现表明，灯串内部存在电路层面的异常，但具体原因仍需深入芯片层面确认。

深入芯片层面：开封与SEM检测

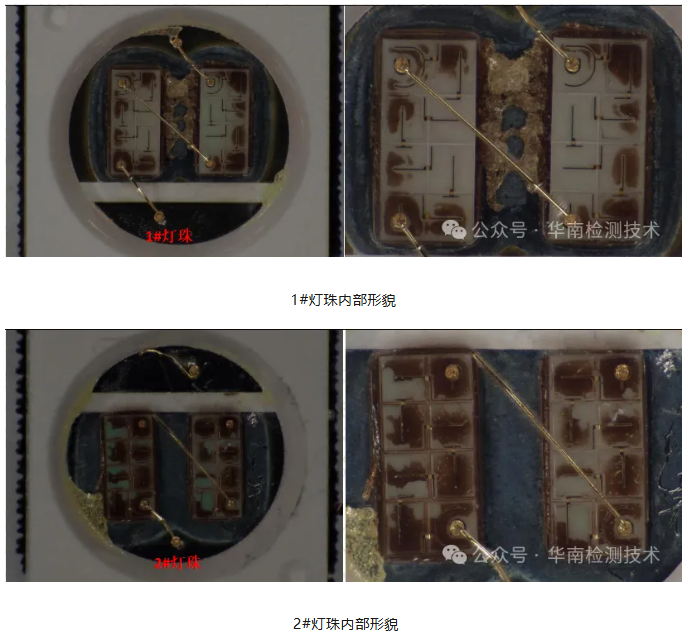

为探明芯片真实状态，我们对两灯珠进行了解封装处理，进行开封后内部视检。

开封后的对比结果令人关注：1#与2#灯珠的发光芯片表面均存在不同程度的异物附着，但2#灯珠的异物覆盖更为严重。由于发光芯片表面被异物遮挡，光线无法完全散射或反射出去，这正是2#灯珠视觉上明显比1#灯珠更暗的直接原因。

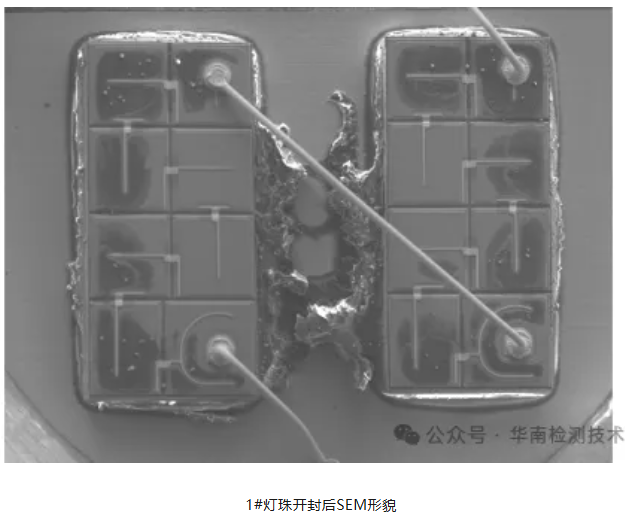

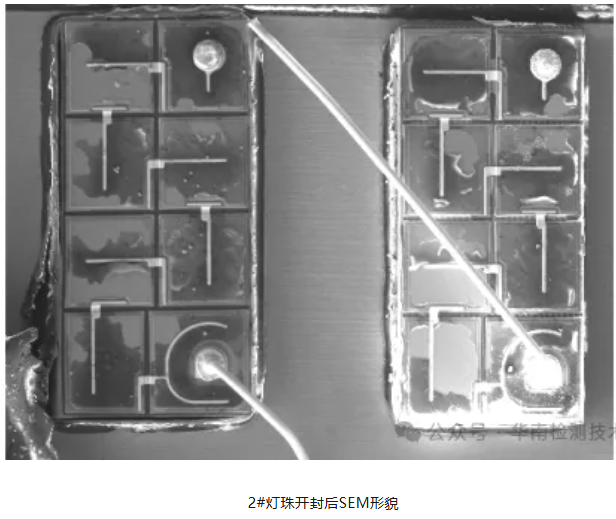

为进一步观察异物形貌，我们使用SEM（扫描电子显微镜）对芯片表面进行高倍率成像。SEM图像清晰显示：1#灯珠芯片表面有少量异物分布，而2#灯珠芯片表面被大面积异物覆盖，部分区域已形成较厚的堆积层。这进一步验证了"异物遮挡光线导致光衰"的初步判断。

异物成分锁定：EDS与FTIR分析

确定异物存在后，下一步是明确异物的化学成分，从而追溯其来源。

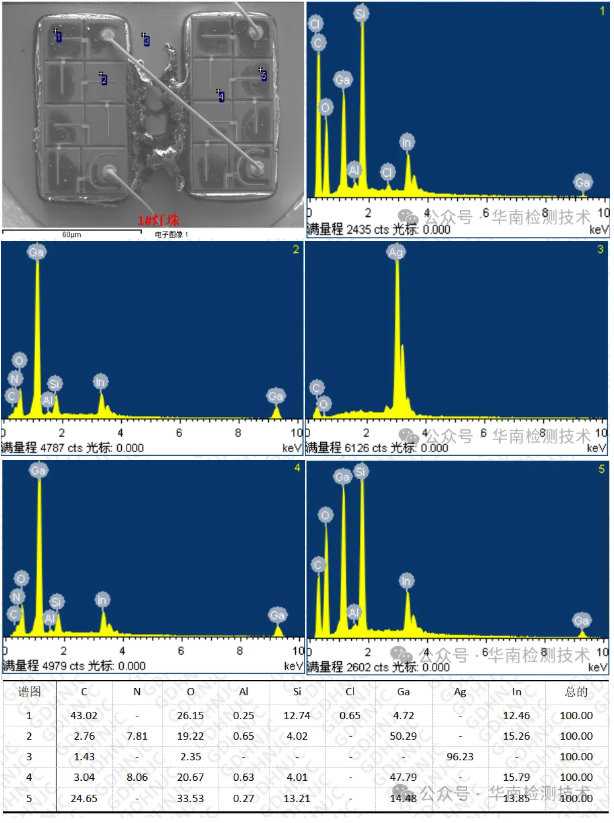

EDS（能量色散X射线光谱）分析对芯片表面异物区域和正常区域分别进行了元素检测。结果显示：

对比发现，异物区域除Ga外，C、O、Si、Cl、In等元素含量均偏高。据此推测，异物可能包含有机物化合物、氯化铟（InCl）及碳化硅（SiC）等物质。这些物质在灯珠长期使用或高温发热状态下，可能发生化学反应并堆积在芯片表面。

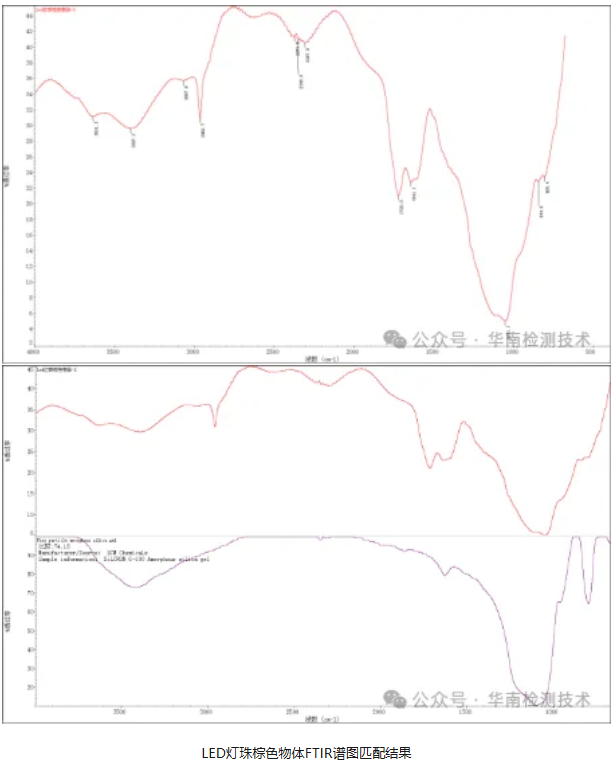

为更准确识别有机物成分，我们进行了FTIR（傅里叶变换红外光谱）分析。FTIR谱图与数据库匹配结果显示：异物比较相似的物质为Fine Particle Amorphous Silica Gel（有机硅胶），相似度达74.18%。谱图中在1051 cm⁻¹和805 cm⁻¹处出现Si-O-Si吸收峰，在844 cm⁻¹处出现Si-C吸收峰，进一步证实了有机硅胶的存在。

根因分析：高温下的硅胶老化与光衰机制

综合以上检测结果，本案例的失效根因可归纳如下：

LED灯珠在工作时，芯片核心温度可达130℃左右。在此高温环境下，封装用的有机硅胶会逐渐老化、挥发，部分成分迁移并堆积在发光芯片表面。随着时间推移，原本无色的硅胶逐渐变为棕色，形成一层遮光层，直接阻挡了芯片发出的光线向外散射和反射。

同时，用于LED发光的材料（如GaN、InGaN、SiC、Al₂O₃等）在高温下也可能与异常物质发生化学反应，生成新的附着物，进一步加剧芯片表面的污染。

简言之：有机硅胶高温老化 → 迁移堆积至芯片表面 → 变色遮光 → LED灯串变暗。

扩展：LED失效的常见类型与预防措施

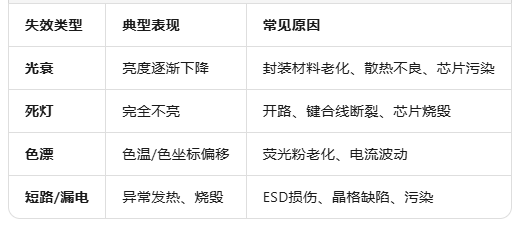

本案例属于LED光衰型失效。在实际生产中，LED失效还可分为以下几类：

针对光衰类失效，建议从以下方面预防：

优选封装材料：选用耐高温、低挥发性的有机硅胶或无机封装材料，降低高温老化风险。

优化散热设计：确保灯珠工作温度控制在合理范围，避免长期高温运行加速材料退化。

严控生产工艺：防止封装过程中引入异物或残留污染物，减少芯片表面污染概率。

定期可靠性测试：通过高温老化、温度循环等可靠性试验，提前暴露潜在失效风险。

华南检测：https://www.gdhnjc.com/

结论与检测服务建议

本案例通过系统的LED失效分析流程，从"灯珠发黑变暗"的表象出发，逐步深入到芯片层面，最终锁定根因为有机硅胶在高温下老化、迁移并堆积于芯片表面，阻挡光线出射。这一结论为客户的产品改进提供了明确方向，也展示了专业第三方检测在质量溯源中的关键价值。

对于LED灯具制造商而言，当产品出现光衰、发黑等异常时，科学的失效分析能够快速定位问题、减少试错成本、提升产品可靠性。
