场效应管（MOSFET）作为电源管理、电机驱动等电路中的核心功率器件，其失效往往直接导致整机功能异常甚至烧毁。在电子制造、汽车电子及工业控制领域，场效应管失效分析已成为企业质量追溯与可靠性提升的关键手段。

本文以广东省华南检测技术有限公司（CNAS/CMA认证）承接的真实案例为切入点，系统展示场效应管失效分析从宏观外观检查到微观热点定位的全链路技术路径，深度还原栅极与源极之间电阻性短路的失效机理，为电子元器件失效分析提供可复现的技术参考。

一、案例背景：场效应管失效分析的典型场景与委托诉求

某电子制造企业在其批量生产的电源模块中，发现部分场效应管出现栅极与源极之间漏电异常现象，导致产品开机即触发过流保护，良品率下降至85%以下。

客户紧急委托广东省华南检测技术有限公司（CNAS/CMA认证）对2Pcs失效场效应管样品进行失效分析，核心诉求包括：判定失效根因（是否为装配不良、静电损伤或材料缺陷）、明确失效发生阶段（来料、焊接或应用环节）、为后续供应商质量管控及来料检验标准优化提供技术依据。

华南检测技术团队接到委托后，立即启动场效应管失效分析标准流程，采用"无损检测→电性能验证→开封检查→热点定位"的递进式分析策略，在5个工作日内完成全链路检测并出具CNAS认可检测报告。最终判定失效根因为静电放电（ESD）损伤导致的栅极氧化层击穿，为客户锁定质量改进方向，助力其将来料不良率从15%降至3%以下。

二、分析过程：场效应管失效分析全链路检测步骤

2.1 外观检查：排除物理损伤与封装缺陷

检测目的： 作为场效应管失效分析的首要步骤，通过光学显微镜对样品进行宏观形貌观察，初步排查塑封体破裂、引脚变形、烧蚀痕迹等物理性损伤，为后续检测方向提供判断依据。

使用设备/标准： 采用高倍率立体显微镜（放大倍数10×~100×），参照JEDEC JESD22-B102封装完整性检验标准执行。

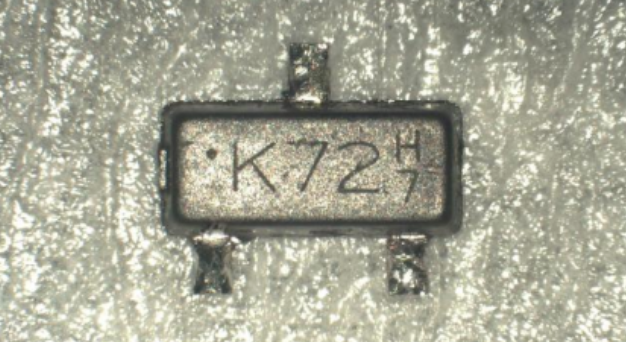

关键发现： 在光学显微镜下对NG样品进行360°外观检查，塑封体表面平整无裂纹，引脚无氧化变色及机械变形痕迹，丝印标识"K72"清晰完整。良品样品外观状态与NG样品基本一致，未发现明显差异。

结论性语句： 外观检查排除了因运输碰撞、装配应力或外部机械损伤导致的场效应管失效可能性，初步判断失效原因指向内部结构或晶圆级缺陷。

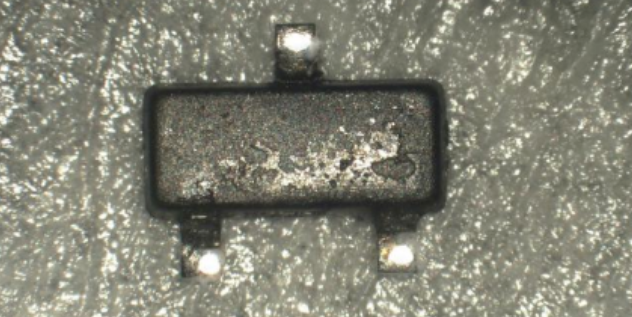

【插图：NG样品正面与背面外观显微镜照片，清晰展示塑封体完整状态及丝印标识，对比良品与NG样品外观差异】

2.2 X-Ray无损检测：内部键合线完整性验证

检测目的： 在不破坏样品的前提下，利用X射线透视技术检查塑封体内部键合线（Bonding Wire）的走线状态、焊点质量及芯片贴装位置，排除因键合线断裂、偏移或虚焊导致的场效应管失效。

使用设备/标准： 采用高精度X射线透视检测系统（分辨率≤1μm），执行IPC-A-610电子组件可接受性标准中关于内部连接完整性检验要求。

关键发现： X-Ray正面透视图显示，NG样品内部键合线走线规整，焊球（Ball Bond）与楔焊（Wedge Bond）连接点完整，无断线、翘起或桥接现象。侧面透视图进一步确认芯片贴装位置居中，无偏移或分层迹象。

结论性语句： X-Ray无损检测排除了键合线断裂、焊点虚焊及芯片贴装不良等封装级缺陷，将场效应管失效分析焦点进一步锁定至晶圆级或栅极氧化层层面。

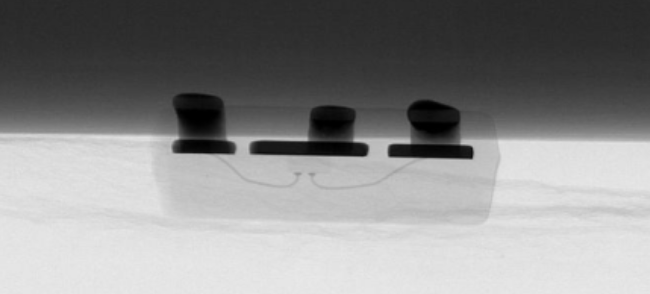

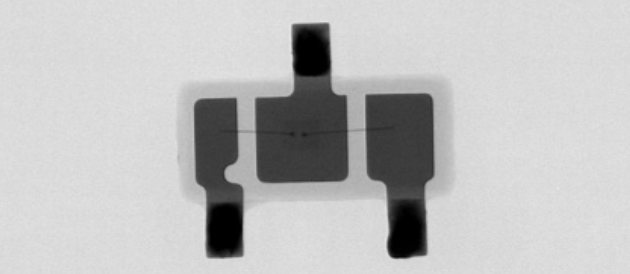

【插图：NG样品X-Ray正面与侧面透视图，清晰展示内部键合线走线及焊点状态，标注关键检测区域】

2.3 电性能测试：精准定位失效电气特征

检测目的： 通过半导体参数分析仪对场效应管进行I-V特性曲线测试，量化漏极（Drain）、栅极（Gate）、源极（Source）之间的电气参数，明确失效模式为开路、短路还是参数漂移。

使用设备/标准： 采用Keysight B1505A功率器件分析仪/曲线追踪仪，测试条件参照JEDEC JESD24系列MOSFET电气特性测试标准，测试温度25℃±3℃。

关键发现：

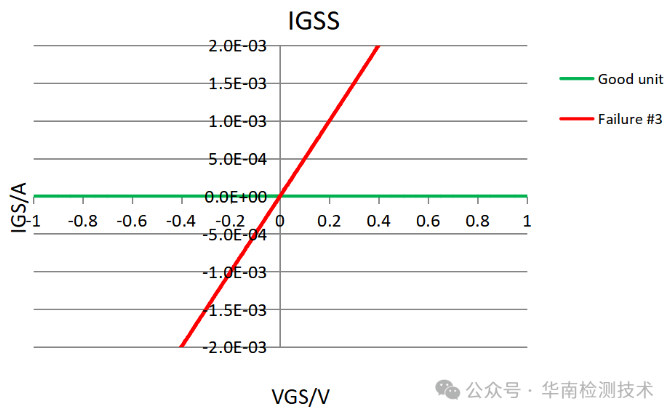

IGSS（栅极漏电流）测试： NG样品栅极与源极之间呈现明显的电阻性漏电特征，I-V曲线呈线性斜率变化，与良品接近零漏电流的状态形成显著对比。

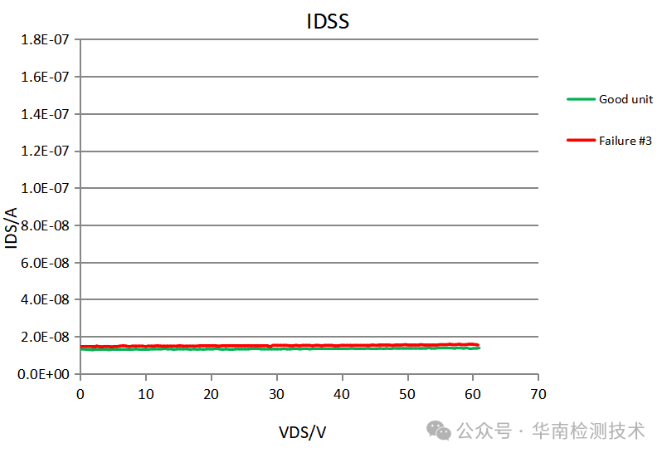

IDSS（漏极漏电流）测试： NG样品漏极与源极之间漏电流正常，与良品曲线高度重合，表明漏极区域未受损伤。

综合判定： 失效模式为栅极与源极之间电阻性短路，漏极功能正常。

结论性语句： 电性能测试精准定位到场效应管失效分析的核心问题——栅极与源极之间电阻性漏电，排除了漏极击穿及整体 catastrophic failure 的可能性，为后续开封检查与热点定位指明了方向。

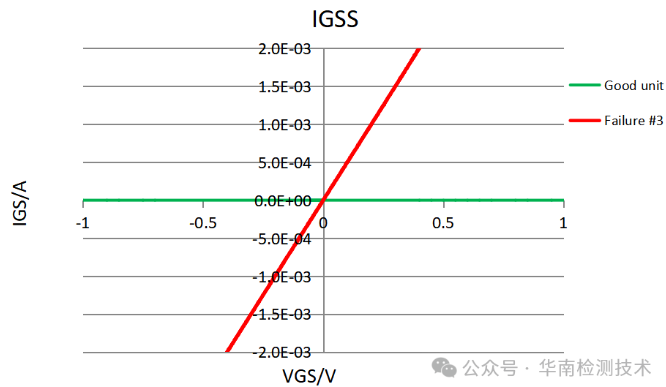

【插图：IGSS与IDSS I-V特性曲线对比图，良品（绿色）与NG样品（红色）曲线差异清晰标注，突出栅极漏电异常】

2.4 场效应管开封检查：晶圆级形貌与内部结构排查

检测目的： 在确认电性能异常后，通过化学开封（Decapsulation）或机械开封去除塑封体，暴露晶圆（Die）及键合线，进行内部目检，排查晶圆表面裂纹、金属化层腐蚀、焊点异常等可见缺陷。

使用设备/标准： 采用自动化学开封机（发烟硝酸/硫酸混合腐蚀法），开封后使用高倍金相显微镜（放大倍数50×~500×）观察，参照MIL-STD-883方法2018执行内部目检。

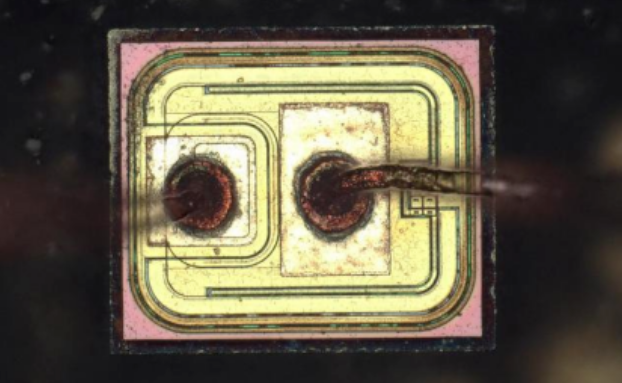

关键发现： 开封后内部目检显示，NG样品内部焊线连接牢固，场效应管晶圆表面金属化层完整，无烧蚀孔洞、金属迁移或腐蚀痕迹。栅极焊盘（Gate Pad）与源极焊盘（Source Pad）表面状态正常，未发现装配过程中常见的焊料飞溅或引脚短路痕迹。

结论性语句： 场效应管开封检查排除了装配工艺不良（如焊料桥接、引脚变形接触）导致的栅极短路，结合电性能测试结果，进一步将失效根因指向晶圆栅极氧化层（Gate Oxide）的微观损伤。

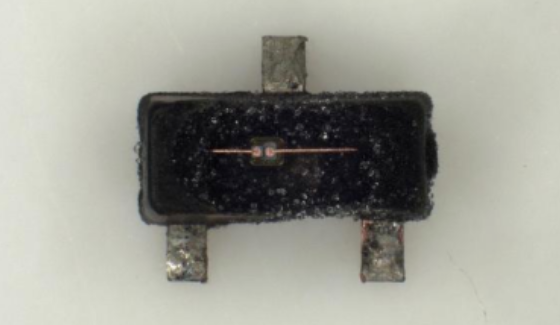

【插图：NG样品开封后晶圆正面金相显微镜照片，展示焊线连接状态及晶圆表面形貌，标注栅极与源极区域】

2.5 热点定位分析（LC）：锁定失效微观位置

检测目的： 作为场效应管失效分析的有效手段，利用液晶（Liquid Crystal）热点定位技术或红外热成像技术，在通电状态下精准定位晶圆内部短路点的物理位置，为失效机理判定提供"最后一公里"的证据。

使用设备/标准： 采用液晶热点定位系统（温度分辨率0.1℃），结合微光显微镜（EMMI）辅助验证，执行JEDEC JESD22-A115静电放电敏感度测试相关分析规范。

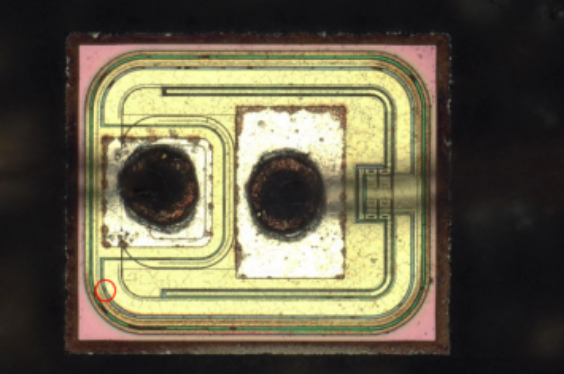

关键发现： 对NG样品施加栅极-源极偏置电压后，液晶热点定位显示异常发热区域（红色圆圈内）准确位于晶圆栅极母线（Gate Bus Bar）内侧区域。该位置为栅极氧化层最薄弱的电场集中区，与静电放电（ESD）损伤的典型失效位置高度吻合。

结论性语句： 热点定位分析成功锁定场效应管失效的物理位置——栅极母线内侧，为最终判定静电损伤导致的栅极氧化层击穿提供了直接证据，完成了从"现象→电气特征→物理位置"的完整证据链闭环。

【插图：热点定位分析照片，红色圆圈标注栅极母线内侧发热异常区域，叠加晶圆结构示意图说明失效位置】

三、综合分析：场效应管失效机理完整还原

基于上述全链路检测证据，广东省华南检测技术有限公司技术团队对本次场效应管失效分析案例进行系统性综合研判，完整还原失效链如下：

失效链：静电放电（ESD）→ 栅极氧化层（SiO₂）击穿 → 栅极-源极电阻性短路 → 整机过流保护触发

失效机理深度解析：

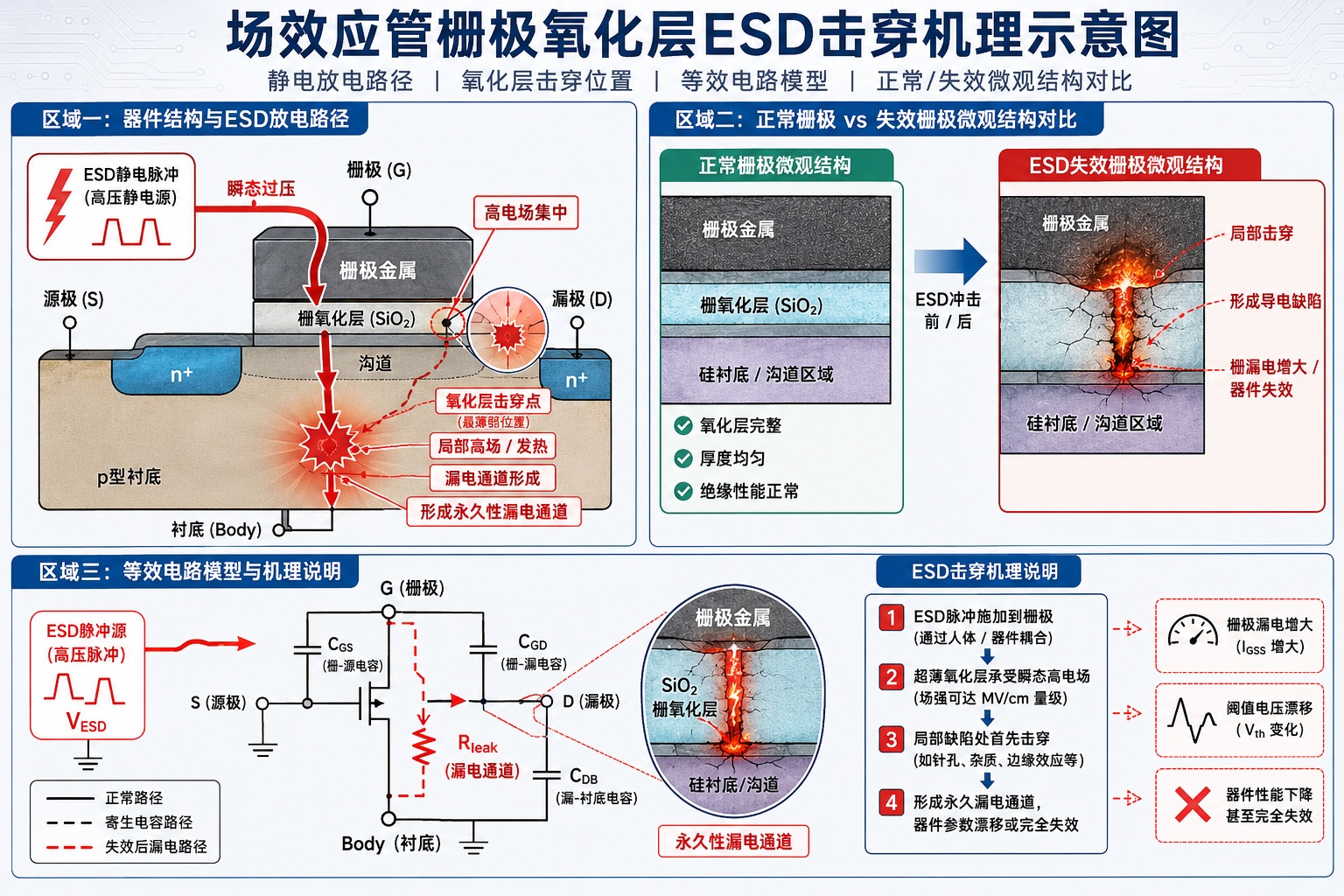

场效应管的栅极氧化层厚度通常在10nm~100nm量级，其击穿场强约为5~10MV/cm，对静电放电极为敏感。当器件在生产、运输、装配或测试过程中遭遇人体静电（HBM模式，典型电压1000V~4000V）或机器模型（MM模式）静电放电时，栅极氧化层在极短时间内（纳秒级）承受远超其耐受能力的电场强度，导致氧化层发生永久性介质击穿（Dielectric Breakdown）。

击穿后，栅极与源极之间形成低阻导电通道，表现为电阻性漏电（而非完全金属性短路）。这一微观损伤在常规外观检查及X-Ray检测中不可见，开封后金相显微镜下也难以直接观察到纳米级缺陷，只有通过电性能测试结合热点定位分析才能精准识别。本次案例中，漏极区域未受影响，进一步佐证了失效源于栅极氧化层的局部击穿，而非全局性过压或过温损伤。

失效根因判定： 场效应管栅极与源极之间电阻性短路的根本原因为静电放电（ESD）导致的栅极氧化层局部击穿。

四、总结与行动号召

场效应管失效分析是电子元器件可靠性保障体系中不可或缺的技术环节。通过"外观检查→X-Ray无损检测→电性能测试→开封检查→热点定位"的全链路递进式分析，广东省华南检测技术有限公司（CNAS/CMA认证）成功还原了本次案例中栅极短路的完整失效链，精准判定根因为静电放电导致的栅极氧化层击穿，为客户提供了可落地的质量改进方案。

场效应管失效分析的核心价值在于：不仅判定"失效是什么"，更要回答"为什么失效"和"如何预防"。作为深耕第三方检测领域的技术服务机构，广东省华南检测技术有限公司拥有覆盖半导体、汽车电子、消费电子等全领域的失效分析能力，配备SEM/EDS、FIB、X-Ray、热点定位等业界先进检测设备，检测报告获CNAS/CMA双重认可，可为企业质量仲裁、供应商索赔及工艺改进提供权威技术背书。

如需场效应管失效分析服务，欢迎联系广东省华南检测技术有限公司获取定制化检测方案与报价。

常见问答FAQ

Q1：为什么要做场效应管失效分析？

场效应管失效分析能够精准判定器件失效的根因（如静电损伤、过压击穿、热失控等），帮助企业追溯失效批次、优化来料检验标准、判定供应商质量责任，避免因盲目更换器件导致同类问题反复发生，从源头降低质量成本。

Q2：场效应管失效分析的检测流程需要多长时间？

常规场效应管失效分析流程（含外观检查、X-Ray、电性能测试、开封、热点定位）通常需要5~7个工作日。若涉及SEM/EDS微观成分分析或FIB截面制备，周期可能延长至10~15个工作日。华南检测技术提供加急服务，最快3个工作日内出具CNAS认可检测报告。

Q3：场效应管失效分析能否判定是供应商来料问题还是我司装配问题？

可以。通过场效应管失效分析的全链路检测，可以区分失效发生阶段：外观检查与X-Ray可排除运输/装配损伤；开封检查可识别焊接工艺缺陷；电性能测试与热点定位可判定晶圆级或封装级缺陷。结合失效位置与失效模式，可出具具有法律效力的技术分析报告，支撑供应商质量索赔。

Q4：场效应管失效分析的费用大概是多少？

场效应管失效分析费用根据检测项目复杂度而定。基础检测套餐（外观+X-Ray+电性能+开封）约3000~5000元/样；含热点定位、SEM/EDS等深度分析的完整套餐约8000~15000元/样。具体报价需根据样品数量、失效现象描述及客户特殊需求评估，欢迎致电咨询获取详细方案。

Q5：如何预防场效应管因静电损伤导致的失效？

预防静电损伤需从全流程管控：来料环节要求供应商提供ESD防护包装及HBM/MM模式敏感度等级数据；仓储环节保持湿度40%~60%、使用防静电工作台及接地系统；装配环节操作人员佩戴防静电腕带、使用离子风机消除静电；测试环节采用ESD防护夹具及限流电阻。华南检测技术可为企业提供ESD敏感度测试及防护体系审核服务。
