芯片开盖分析

产品简介 / Introduction

广东省华南检测技术有限公司已通过CMA/CNAS/ISO17025/ISO9001资质认可,拥有完善的芯片、半导体器件失效分析工具,可为您提供完善的开封及失效分析服务,测试数据准确可靠,完备的实验室信息管理系统,保障每个服务环节的高效、保密运转。


芯片开封分析



什么是芯片开盖(Decap)?


芯片开,又称开、开帽,是指对已完成封装的IC芯片进行局部精准腐蚀,在保证芯片内部电路与功能完整不受损的前提下,移除上方封装材料,使芯片晶圆表面完全暴露。这是进行失效分析、真伪鉴定、逆向工程等后续操作的必备前提


如何进行芯片开盖?


芯片开盖目前主要采用的方法为激光镭射(Laser)开封和化学(Chemistry)腐蚀。


1、激光开盖:利用激光束使被加工体表面气化达到去除器件填充料的目的。优点是开封速度快,操作方便,无危险性。

2、化学开使用化学试剂如浓硫酸、盐酸、发烟硝酸、氢氟酸等,在超声的作用下,这些低分子化合物被清洗掉,从而暴露                        出芯片晶圆表层,从而达到观察分析效果。


芯片开盖流程


确认样品类型→外观检测→X-ray确认元器件内部状况→化学开封→显微镜检测SEM微观检测

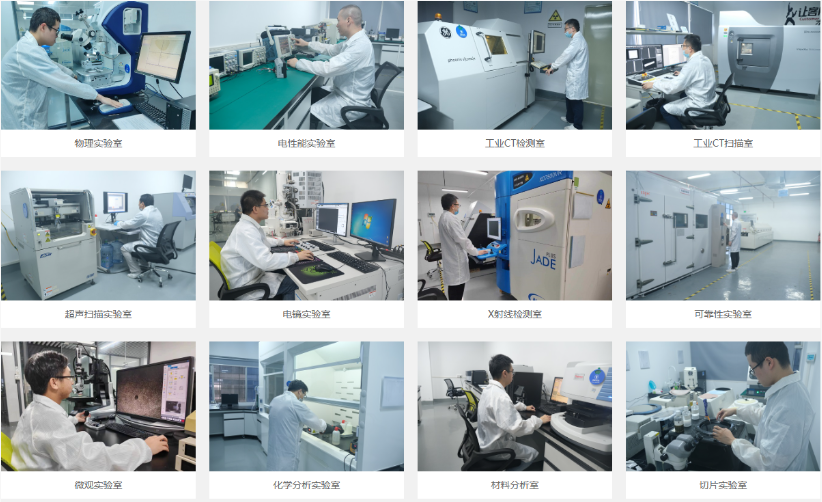

华南检测实验室展示





我们的优势


实力

设立专业的实验室20+个,涉及领域广

拥有独立的开封实验室,并配套无损检测、SEM/EDS、电性测试、切片分析

完整失效分析链条。



谨慎

24小时提供服务,让产品检测/分析更高效

快速响应您的紧急需求,加速您的研发、生产或客诉处理进程

让产品更快回归正轨。



团队

配备10+年行业经验的检测团队为您服务

核心工程师均具备10年以上半导体失效分析经验,处理过数千例各类芯片案

例,涵盖消费电子、汽车电子、工业控制等领域。





芯片开盖效果展示



    芯片开盖效果展示
