螺栓氢脆断裂失效分析：汽车紧固件质量管控的关键一课

螺栓氢脆断裂失效分析：汽车紧固件质量管控的关键一课

【摘要】 镀锌螺栓在汽车装配后出现断裂，是氢脆失效的典型表现。本文基于真实检测案例，从汽车螺栓氢脆断裂原因出发，深入解析镀锌螺栓氢脆失效分析的完整流程，涵盖氢脆断口形貌特征识别、螺栓去氢工艺验证方法及紧固件氢脆检测标准，帮助采购与供应链管理人员建立科学的来料质量评估体系。

一、什么是螺栓氢脆断裂？采购环节必须警惕的"隐形杀手"

氢脆（Hydrogen Embrittlement, HE）是高强度紧固件在含氢环境中发生的一种延迟脆性断裂现象。对于汽车螺栓而言，表面镀锌处理在提供防腐保护的同时，若电镀后去氢不彻底，氢原子会渗入钢材内部并在应力集中处聚集，导致螺栓在远低于设计强度的载荷下发生突发性断裂。

对采购与供应链管理的警示： 氢脆断裂具有极强的隐蔽性——螺栓可能在入库检验时完全合格，却在装配后数小时甚至数天内突然失效。这意味着仅凭供应商提供的出厂报告，无法100%规避氢脆风险。建立独立的螺栓氢脆断裂失效分析能力，是保障供应链质量安全的必要投入。

二、汽车螺栓氢脆断裂原因：从工艺源头说起

导致汽车螺栓氢脆断裂原因通常可归结为以下三类：

关键认知： 硬度越高，氢脆敏感性越强。当螺栓心部硬度接近或超过350HV时，即使微量氢残留也可能触发断裂。

三、镀锌螺栓氢脆失效分析：真实案例拆解

以下是我司近期完成的一起镀锌螺栓氢脆失效分析案例，完整展示了从失效现象到根因定位的全过程。

3.1 失效现象与断口宏观检查

送检样品为表面镀锌处理的汽车螺钉，共2件断裂样品及4件完整样品。宏观观察发现：

断裂均发生在头部与杆部过渡区域——这是应力集中典型的位置；

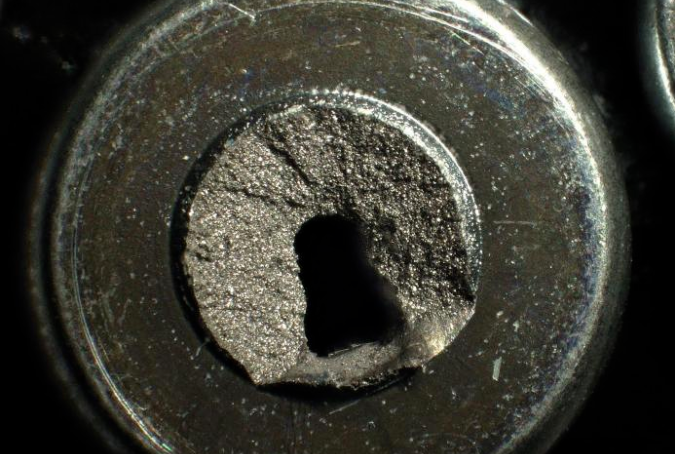

断口表面呈灰白色金属光泽，未见明显氧化或腐蚀痕迹；

断裂源区与扩展区界限清晰，符合脆性断裂特征。

3.2 SEM分析：氢脆断口形貌特征识别

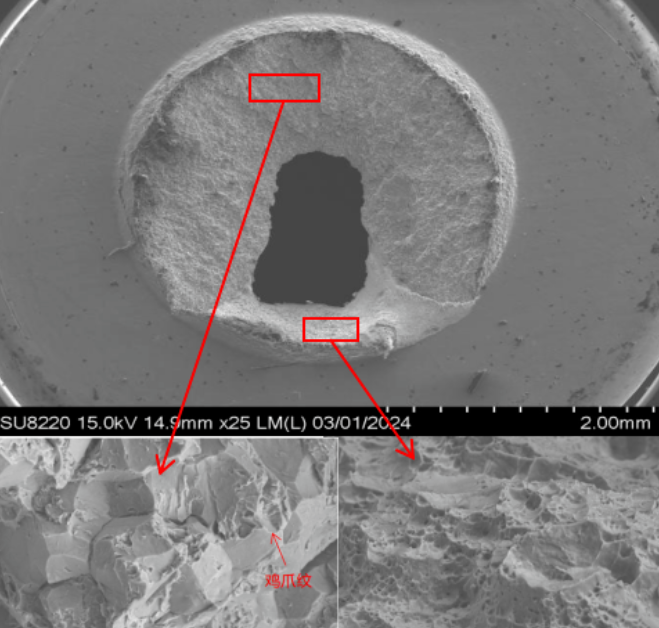

通过扫描电子显微镜（SEM）对断口进行微观观察，发现关键证据：

断口整体呈"冰糖状"沿晶断裂形貌——这是氢脆断口形貌特征经典的判据；

沿晶界面上可见明显的"鸡爪纹"（二次裂纹），进一步佐证氢致脆化机制；

断口局部存在凸起区域，呈现等轴韧窝形貌，判定为最终瞬断区。

技术解读： 冰糖状沿晶断裂+鸡爪纹，是区分氢脆断裂与过载断裂、疲劳断裂的核心依据。

3.3 EDS成分与金相组织分析

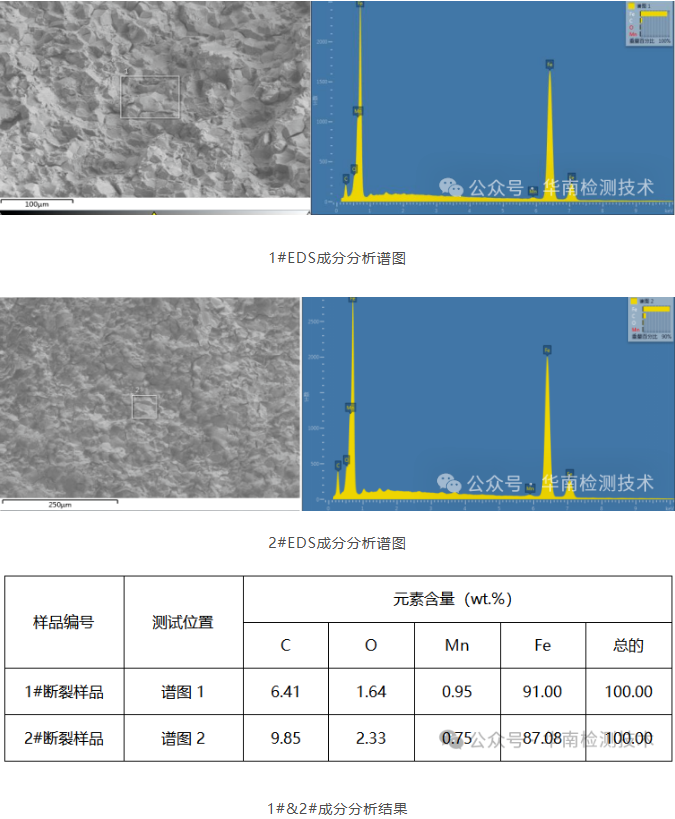

成分分析（EDS）： 断面未检测到异常元素，排除材料混料或腐蚀介质影响；

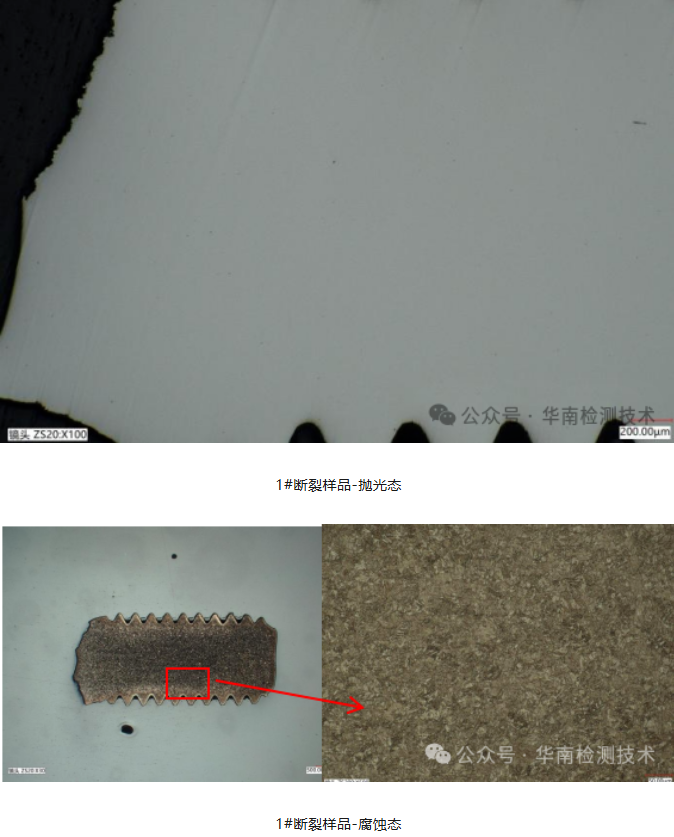

金相组织： 断裂样品与完整样品均为正常回火索氏体组织，未见夹杂、脱碳等冶金缺陷，排除材料本身质量问题。

3.4 硬度检测与螺栓去氢工艺验证

检测结果揭示了两个关键事实：

硬度偏上限： 虽然符合客户规格（250~350HV），但已接近上限，氢脆敏感性较高；

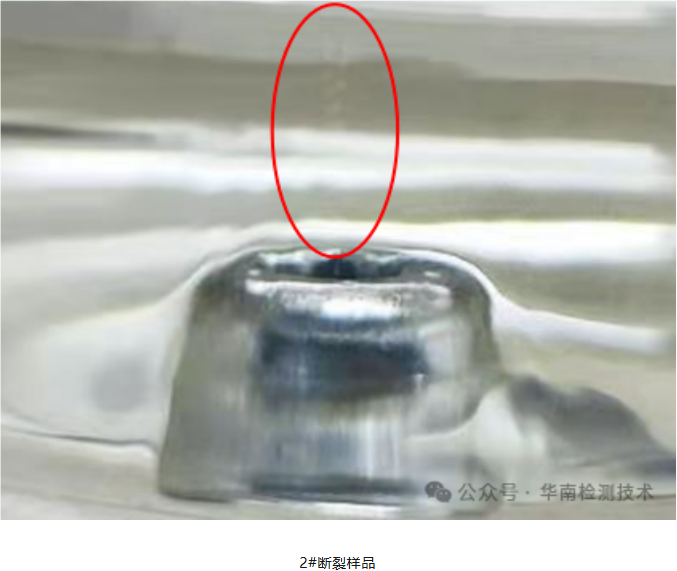

去氢不彻底： 采用石蜡加热法（150℃）进行螺栓去氢工艺验证，断裂样品和部分完整样品均释放明显气泡，表明内部残留氢含量超标。

四、结论与建议：紧固件氢脆检测标准与预防策略

综合以上分析，本案例螺栓断裂根因为：镀锌后去氢不彻底导致的氢脆断裂。

基于紧固件氢脆检测标准（如GB/T 3098.17、ISO 15330等）及行业很好的实践，建议采购与质量管理人员从以下三方面建立防控机制：

供应商工艺审核： 要求电镀供应商提供除氢温度、时间、炉内均匀性记录，必要时进行第三方现场审核；

来料抽检机制： 对高强度螺栓增加螺栓去氢工艺验证（如石蜡法或热真空法）和硬度抽检，硬度偏上限批次重点监控；

延迟装配测试： 对关键部位螺栓进行装配后48~200小时的静置观察，捕捉延迟断裂风险。

五、为什么选择华南检测？

作为广东省领先的第三方检测机构，广东省华南检测技术有限公司在螺栓氢脆断裂失效分析领域具备显著优势：

设备先进： 配备高分辨场发射SEM、EDS能谱仪、全自动维氏硬度计、金相分析系统等业界先进设备，确保检测数据精准可靠；

汽车领域深耕： 长期服务于汽车零部件、电子元器件及新能源产业链，熟悉汽车行业质量管控要求；

快速响应： 从样品接收到出具报告，全流程高效衔接，助力客户快速定位失效根因、降低停线损失；

一站式方案： 不仅提供失效分析，更可协助客户建立来料检验标准和供应商审核体系。

华南检测：https://www.gdhnjc.com/

如果您的供应链中遇到螺栓断裂、装配失效等质量问题，欢迎联系华南检测技术专家团队
