引言：揭秘LED灯泡失效背后的关键原因——电容与芯片失效分析

当LED灯泡突然熄灭或亮度骤降时，背后往往隐藏着复杂的电子元器件失效问题。其中，电容失效与芯片失效是导致LED照明产品性能衰退甚至功能丧失的核心因素之一。本文将以一个真实的失效分析案例为基础，深度剖析LED灯泡中电解电容失效如何引发连锁反应，最终导致整个灯具失效。我们将从专业检测的角度，带您了解失效分析的全过程，包括外观检查、X-Ray检测、电性能测试等关键步骤，并揭示如何通过科学的失效分析检测机构服务，定位根本原因，提升产品可靠性。

一、LED灯失效分析：为何您的灯泡不再明亮？

LED灯失效分析是针对灯具不亮、光衰、闪烁等故障进行的系统性技术调查。常见的失效诱因包括静电击穿、焊接缺陷、过热、芯片固有缺陷以及封装工艺问题等。要准确判定原因，需要借助专业的失效分析实验室，采用标准化的物理与电学分析方法进行逐层排查。这不仅有助于解决问题，更能为产品改进提供关键数据。

二、案例背景：使用两年后LED灯突失效，NG与OK样品的对比

本案例涉及一款在使用约两年后无法正常点亮的LED灯泡。客户提供了一个失效样品（NG样）和一个功能正常的对照样品（OK样）。分析工作依据电子元器件破坏性物理分析方法 GJB 4027A-2006 展开。我们的目标是找出导致NG样品失效的根本原因。

1、初步外观检查：发现可见的损坏迹象

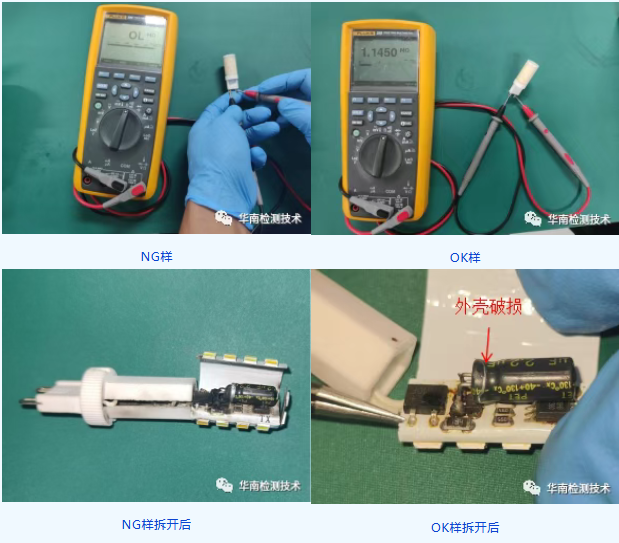

首先，在光学显微镜下对两个样品进行外观检查。NG样品的灯管玻璃内部明显发黑，而OK样品灯管则清澈透明。直接测量电路通断，NG样品呈断路状态，OK样品导通正常。拆解灯体后，关键差异显现：NG样品的内部PCB存在肉眼可见的烧蚀痕迹。OK样品虽未见电路烧毁，但其电解电容的塑料外壳出现了破损，这是一个潜在的风险信号。

2、深入内部：X-Ray无损检测揭示隐藏缺陷

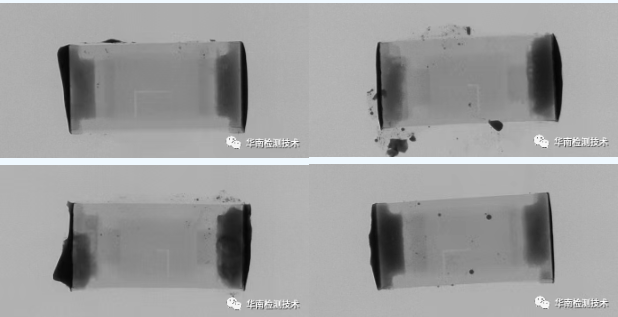

为了不破坏样品结构，我们采用X-Ray进行内部成像检查。对灯珠部分的X-Ray检查显示，其内部结构完整，未发现裂纹或烧毁点，调阻槽清晰可见。这表明灯珠本身可能并非首要故障点。随后，将检查重点转向核心电路组件。

3、性能验证：灯珠与电容的关键测试

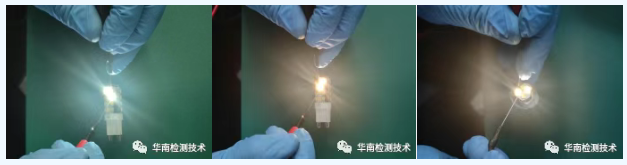

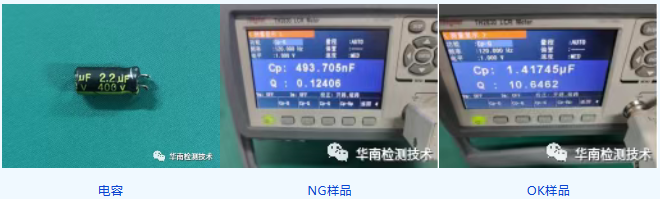

虽然电路断路，但为排除灯珠故障，我们对NG样品的LED灯珠单独施加10V电压测试。所有灯珠均能正常点亮，证实了灯珠本身完好，问题出在供电电路上。接着，我们重点检测了滤波电解电容。该电容标称容值为2.2μF。实测发现，NG样品的电容容值已严重下降，远低于标称值，提示电容已失效。值得注意的是，OK样品的电容容值也仅为1.4μF，显著低于标称值，说明其已处于性能退化状态。

4、X-Ray聚焦电容与芯片：锁定故障组件

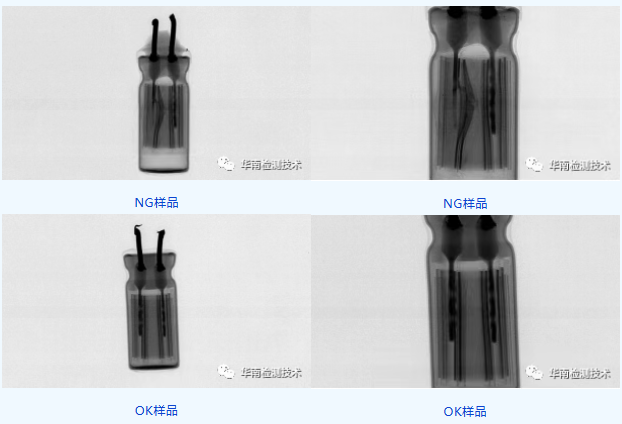

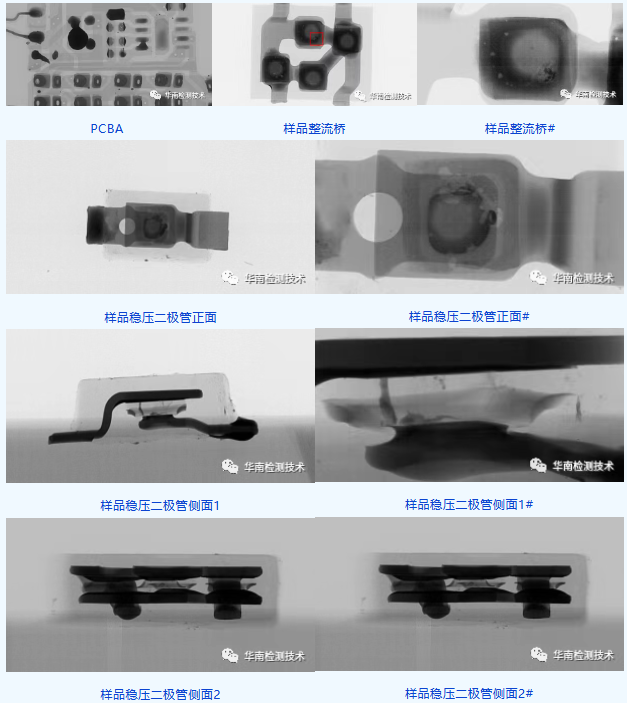

对电容进行专项X-Ray检查，图像清晰显示：NG样品电容内部电极结构已因过热而严重变形、烧毁。OK样品电容内部结构则未见明显异常。进一步对PCB上的其他关键器件进行X-Ray扫描，发现NG样品的整流桥和稳压二极管均已出现烧毁迹象。相比之下，其主控芯片在X-Ray下未见结构异常。OK样品的所有芯片及PCB线路在X-Ray下均未观察到明显缺陷。

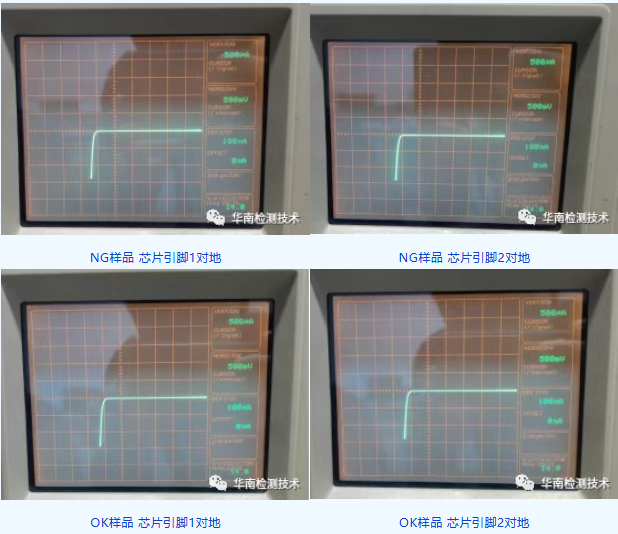

5、芯片级探查：I-V曲线测试分析电性能

为了更精确地判断芯片健康状况，我们进行了芯片引脚对地的I-V特性曲线测试。对比NG样品与OK样品的测试曲线，可以发现NG样品芯片相关端口的电气特性已发生显著变化，这通常与过流、过压等应力损伤相关，为失效分析提供了进一步的证据。

三、综合分析结论：电解电容失效引发的连锁灾难

基于以上多维度的检测数据，我们还原了此次LED灯泡失效的完整链条：该灯具中的电解电容在使用过程中首先发生老化，其容值逐步衰减。电容滤波性能下降导致输出直流电压中产生高频尖峰脉冲和纹波。这些异常电压使后级的稳压二极管承受了超出其耐受能力的电应力，最终导致稳压二极管击穿短路。短路产生的大电流又使前级的整流桥过载，烧毁其中的二极管。整流桥的损坏使得整个电源电路彻底崩溃，无法为LED灯珠提供任何电能，最终表现为灯泡无法点亮。OK样品中电容容值的显著降低，也预示了其未来可能发生类似故障的风险。

华南检测中心：https://www.gdhnjc.com/aboutus.html

四、选择专业失效分析检测机构的价值

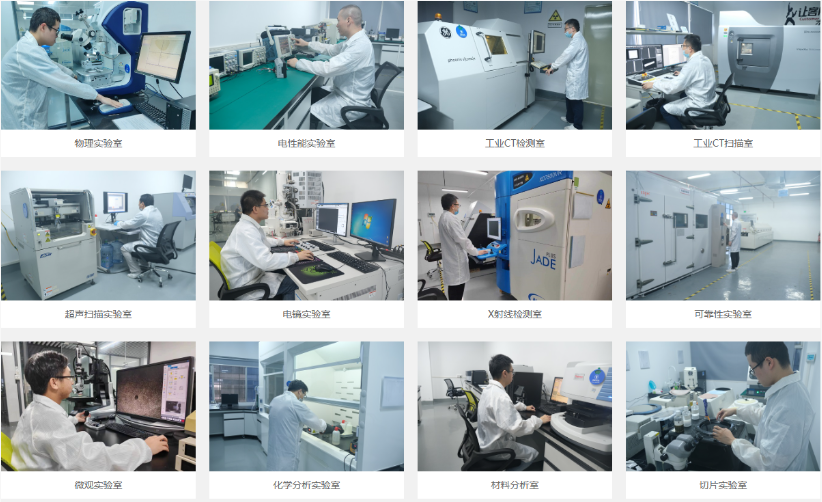

本次LED灯失效分析案例充分展示了系统性失效分析的重要性。从表面的灯泡不亮，到深层的电容失效、二极管烧毁、芯片受损，需要借助专业的检测设备和科学的分析流程逐层揭秘。广东省华南检测技术有限公司作为专业的第三方失效分析实验室，拥有完备的分析设备和经验丰富的技术团队，可提供涵盖芯片失效分析、电解电容失效分析在内的全方位电子元器件可靠性解决方案。通过精准的失效分析，不仅能定位产品故障的根本原因，更能为企业的产品设计改进、物料选型优化及生产工艺提升提供至关重要的数据支持，从而有效提升产品质量和市场竞争力。
